準備工作，選取電纜，以做耐壓試驗，此次演示的目的，需要了解:如何接線，如何組裝。

原理：

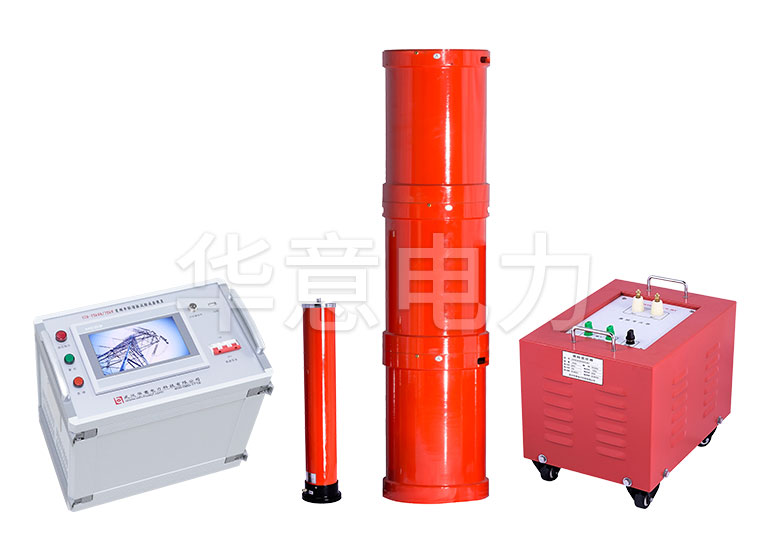

說到組裝，大家都知道串聯諧振是由，變頻電源、激勵變壓器、電抗器和分壓器4個基本儀器組成。但可能某些公司購買會涉及到補償電容，今天的試驗就含有補償電容

那么為什么多了個補償電容呢?補償電容怎么接線呢?

在現場以一根長約15米，單芯截面積為70mm，8.7/10KV的電纜為試驗品。

我們知道了電纜的長度，單芯截面積，電壓等級，那我們就能通過我司網站中的電纜容量計算器得出電纜容量值為0.0033uF，還能得出諧振頻率，和電流值，并且通過查看國標確認我們需做試驗的耐壓為17.5KV。

那么得出這些有什么用呢?首先我們需要知道什么是串聯諧振?

在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。

到了這里很多客戶可能直接以0.0033uF為電容值，直接去計算頻率值，這樣是不對的，我們的分壓器中銘牌表示了2500PF的電容值。所以需加上2500PF。這樣還不夠，知道了電容值，還需要知道電感值。這里一節電抗器銘牌表示的電感為60H,電流為1.25A。這樣我們就可以算出頻率值和電流值了。對于被試品電纜一節電抗器就可以完成了。

開始接線-儀器組裝連線：

將變頻電源接上380V電源、電源輸出線接上激勵變壓器、按激勵變壓器面板圖紙對激勵變壓器進行接線及切換夾片。用專配的可拖地電壓輸出線接電抗器，電抗器在和分壓器連接，分壓器也有專配的數據線2根，這里只用其中一根線(另根備用，)與變頻電源連接。然后將變頻電源、激勵變壓器、分壓器上的接地端子分別接地。很多客戶會忘激勵變壓器X尾端也要需接地，這里需要特別注意。

最后對現場試驗可以接補償電容，也可以不接，如何接上補償電容在計算頻率時需要加上補償電容值，反之不加。加上補償電容時直接將補償電容并聯在分壓器上，接地端子接地就可以了。補償電容在做主變時需要接，因為主變電容值很小，所以在做主變時會接上補償電容。

儀器與電纜連線：

將電抗器與分壓器之間引出一根線直接連接到需試驗電纜相上即可，電纜另外兩相及屏蔽線接地，電纜另端樹丫式分開。注意:在連接電纜前需為電纜做絕緣試驗，確認每相與地及相與相之間絕緣完好。

接線完成后開通電源，開機，對變頻電源進行設置，主要修改2個地方，一個為試驗電壓，一個為耐壓時間。完成設置后第一次試驗為自動試驗，第二次為手動試驗

自動試驗：直接進入自動試驗界面，點擊自動試驗，試驗將動找諧振點，升壓，計時及降壓

手動試驗：可以手動調整頻率找諧振點，用手動升到所需電壓，點擊開始計時，計時完成，點擊降壓停機。
