國內外電力電纜故障測試設備簡述

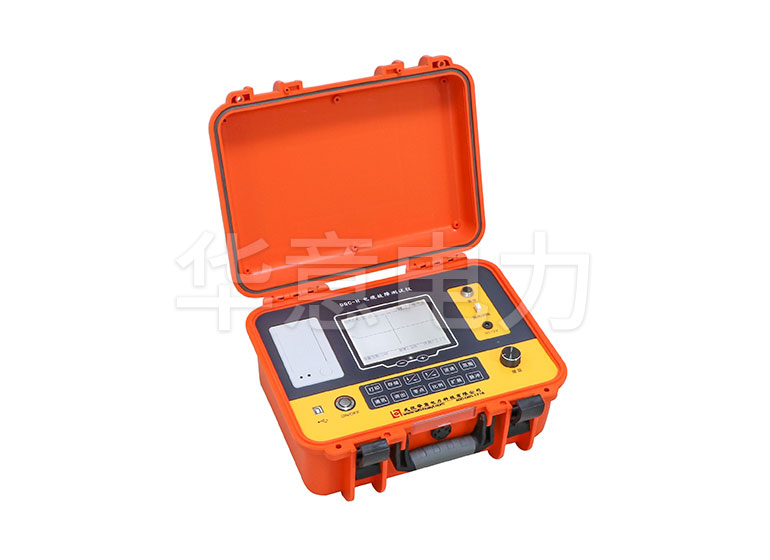

　　1.便攜式綜合測試儀

　　目前這種設備的組成形式大概有兩種:

　　一種是采用低壓脈沖法、脈沖電流法及二次脈沖法三種方法測試故障距離,采用聲磁同步法探測故障點位置的儀器。定點時顯示磁場波形和聲音波形,同時也有路徑查找和電纜識別的功能。這種設備測試精度較高。

　　一種是采用低壓脈沖法和脈沖電壓法兩種方法測試故障點的距離,采用聲測法探測故障點位置的儀器。定點時主要是通過用耳機監聽故障的放電聲音來判斷故障點的位置,測試精度相對要差一些。

　　便攜式綜合測試儀的優點是:價格便宜,便于攜帶,同時測試精度也比較高。缺點是:高壓發生器和電容的容量比較小,不易于擊穿一些特殊的、需要長時間高電壓作用的故障,同時放電聲音比較小,不利于故障定點。

　　2.低檔的測試設備

　　用電橋法測距或者根本不測距,直接用聲測法或跨步電壓法對故障電纜進行故障定點,這種設備主要用來測試直埋電纜的開放性故障,演示的時候顯得效果比較好且價格便宜,但由于該設備的故障測試技術有一定的局限性,它只能解決一部分故障測試。

　　3.電纜測試車

　　這是一個綜合性比較強的組合設備,它采用低壓脈沖法、脈沖電流法及二次脈沖法或多次脈沖法等幾種方法測試故障距離,采用聲磁同步法和跨步電壓法探測故障點的位置,并配以路徑儀和電纜識別儀,另加發電機,有的還帶有0.1Hz超低頻交流耐壓等設備。由于車上配備的高壓發生器和電容的容量比較大,更易于電纜故障點的擊穿,同時放電的聲音也較大,有利于故障定點;缺點是價格比較昂貴,并且測試車易受到道路環境的限制,操作較為復雜。
