低壓脈沖方式測試電力電纜故障距離
(1)電纜故障性質診斷

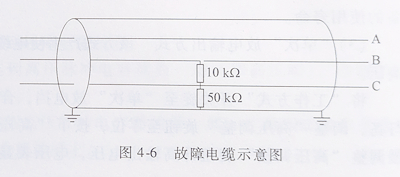

如圖4-6所示,這是一個故障電纜,資料顯示此電纜為10kV交聯聚乙烯電纜,全長600多米。到現場拆下電纜同兩端其他設備的連接后,先用500V兆歐表測試絕緣電阻,發現A相對地∞,B、C
兩相對地為0;然后用萬用表測試
得到B相對地10k2、C相對地50;又用萬用表對A、B、C三相的連續性進行測試,
得到B相不連續,中間有開路的地方。于是對這條電纜診斷為:A相為好相、B相開 路并高阻接地、C相低阻接地,可以選用低壓脈沖法測試故障距離。
(2)方法一：直接測試法
1)測量電纜全長:首先用低壓脈沖法中的直接測試方式通過A相測量電纜的全長。打開電纜故障距離測試儀,連接上低壓脈沖導引線,開機。電纜故障距離測試儀的開機初始狀態是:低壓脈沖工作方式、160m/μs的波速度、213m的范圍、虛光標在106m處。

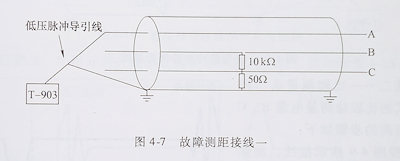

如圖4-7所示,把低壓脈沖導引線上的兩個夾子連接到A相和金屬護層的接地線上(紅黑夾子不分);按一下波速鍵,屏幕上出現V160,然后按▲?鍵調整波速至V170,再按一下波速鍵,使V170消失,這樣就把170m/us的波速度存入了設備中;
不停的按測試鍵同時輕輕調整增益旋鈕,查看液晶顯示器,有沒有明顯的突變波形出現,如果沒有,就按范圍鍵,增大一倍范圍再重復上面的操作,這樣增大到904m
的范圍時就會看到圖4-8所示的波形。
如圖4-8所示,虛光標處的波形就是全長的開路波形,按▲?鍵把虛光標移動到波形的拐點處,在屏幕的右上角顯示632m就是全長。

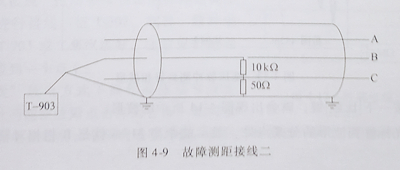

2)測量故障距離:按圖4-9所示接線,把剛才接A相的夾子接到B相上, 然后重復上面的操作,可看到圖4-10所示的波形。
移動虛光標至波形的拐點后,顯示B 相的開路故障距離為316m。也就是說B相在316m處斷線了。
按圖4-11所示,把B相上的接線夾子接到C相上,仍然重復上面的操作, 就會看到圖4-12所示的波形。
移動虛光標至波形的拐點后,顯示 C相短路故障距離為314m。也就是說C 相在314m處發生了低阻短路故障。
從對B、C兩相開路和短路測試的故障距離看,得到的距離并不完全一致,這主要和虛光標放置的位置是否是波形真正的拐點有關。實際操作時由于電纜中每個點的波阻抗都不完全一致,屏幕上顯示的波形是彎彎曲曲的,不會象圖中畫的那樣平滑,故障波形的拐點更不好確定,所以低壓脈沖方式測量故障距離時一般用低壓脈沖比較法測量。
(3)方法二：比較測量法用
低壓脈沖方式的比較法測量電纜B、C 相對地故障距離的步驟如下:
1)首先按圖4-9所示接線,操作儀器后得到圖4-10所示波形,按兩次記憶鍵,記憶‘OK’后,把波形記憶到儀器后臺模板上,然后把接到B

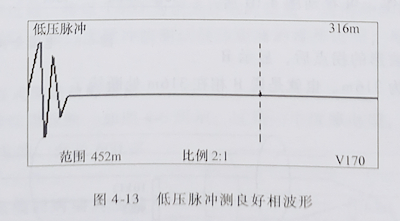

相上的夾子接到A相上(見圖4-7),在范圍和增益都不動的情況下只按一下當前鍵, 屏幕上就會出現圖4-13所示的波形。

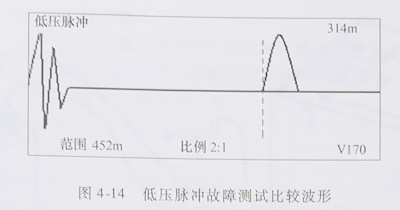

2)然后按一下比較鍵,就會出現圖4-14所示的波形。
3)把虛光標移到波形的分叉點處,顯示的距離314m就是B相相對精確的故障距離。
4)同樣,把C相對地測試的波形和A相對地波形比較將得到圖4-15所示的波形

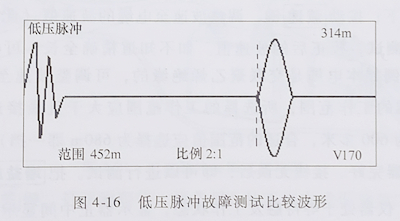

5)也可以把B、C相分別對地測試的波形圖進行比較,將得到圖4-16所示的波形。
把虛光標移動到波形的分叉點處,屏幕右上角顯示的314m就是故障距離。
