開關觸指壓力測試儀測量前的準備。

　　1、開關觸指壓力測試儀測量前確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度 b(用游標卡尺測量，見圖 1);

圖1 隔離開關觸頭測量示意圖

　　用所配游標卡尺測量插入負荷開關靜觸頭內的動觸頭的寬度，然后選擇所配的定開距的配件。定開距的配件只能進行最大±0.2mm 的微調。

　　2、根據觸頭寬度 b，調整測試儀測試鉗(下面稱之為模擬觸頭)的寬度 a(，見圖2、圖3)，使 a=b;

圖2 模擬觸頭寬度測量示意圖

圖3 模擬觸頭寬度測量示意圖

　　3、圖2 是用于 GW16、GW22、GW6 等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件 4、附件 5，裝上附件 1、附件 3 銷(“1”用于靜觸頭直徑 60mm 的刀閘，靜觸頭直徑 40mm 的刀閘裝附件 2、附件 3 銷)，將卡尺鎖定在 a 上，卡住模擬觸頭，再緩慢調節螺栓 S，調好后鎖緊螺母 N。

　　4、圖3 是用于 GW4、GW5、GW7 等轉入式隔離開關模擬觸頭的調整，裝上附件 4.1(4.1 用于觸頭寬度 58-70mm 的刀閘，4.2 用于觸頭寬度 70-83mm 的刀閘)，將卡尺鎖定在 a 上，卡住模擬觸頭，再緩慢調節螺栓 S，調好后鎖緊螺母 N。

　　5、準備測量

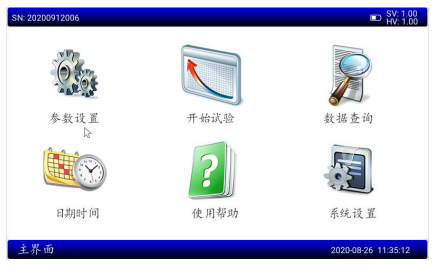

　　連接好接地線和傳感器測量信號線(傳感器信號線旁邊不能有電磁干擾)，打開測試儀電源開關，等待 3-5 秒后會顯示測試主菜單，如果液晶屏幕不亮不顯示文字，說明電池電量不夠或者儀器損壞，請關機充電或返廠維修。正常主菜單界面顯示如下：

　　參數設置：主要用來選擇傳感器類型。

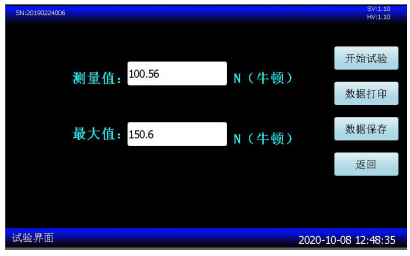

　　開始試驗：對設備測量進行操作，如下圖所示然后按觸屏【開始試驗】開始試驗，試驗結果當屏進行顯示，其中測量值為當前測量的壓力值，最大值為本次測量過程中記錄的最大值。

　　【數據保存】可以對當前測量值進行本地保存。【數據打印】打印當前測量數據。【返回】返回主界面

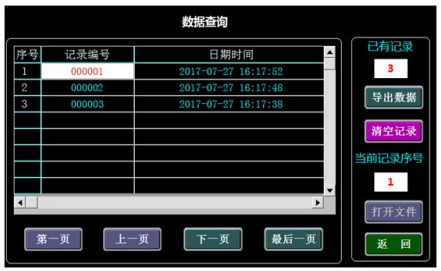

　　數據查詢：對保存的歷史數據進行查看，導出到優盤或者刪除等操作。

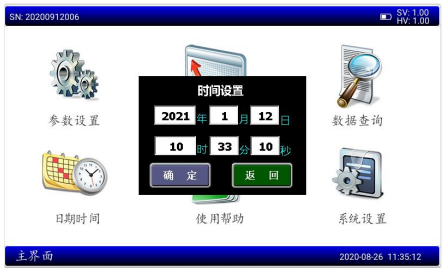

　　日期時間：對設備日期或者時間進行設置。

　　使用幫助：使用設備的方法，以及注意事項。

　　系統設置：版本信息、廠家信息以及設備升級等。
