開關觸指壓力測試儀有多種測量方法，下面我們介紹幾種不同的開關觸指壓力測試儀模擬觸頭調試方法。

　　1、圖 1、圖 2 是折臂式隔離開關未裝靜觸頭的測量示意圖。測量時將調整好模擬觸頭，放入待測觸指中，使模擬觸頭張開限定位置為止，這時壓力儀上顯示的讀數即為該觸頭的接觸壓力。

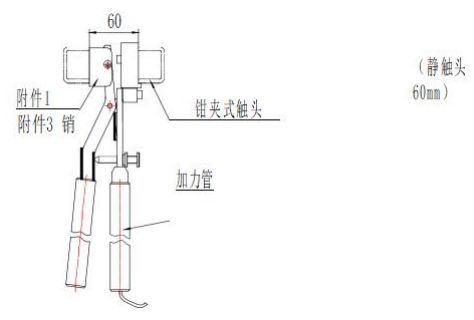

圖 1 折臂式隔離開關(靜觸頭 60mm，如 GW22B-252)測量示意圖

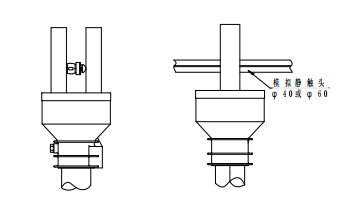

圖 2 折臂式隔離開關(靜觸頭 40mm，如 GW22B-126)測量示意圖

　　2、圖 2 是折臂式隔離開關已裝靜觸頭的示意圖。測量時將模擬觸頭尺寸 a 調整到大于靜觸頭 1mm 左右，如靜觸頭直徑為Φ40mm，則需調整 a=41mm。一只手使緩慢地使模擬觸頭張開，另一只手抓住靜觸頭晃動，如果靜觸頭能在觸指中輕松滑動或轉動，這時壓力測試儀上顯示的讀數即為該觸頭的接觸壓力。注意：模擬觸頭的張開速度應該很緩慢!

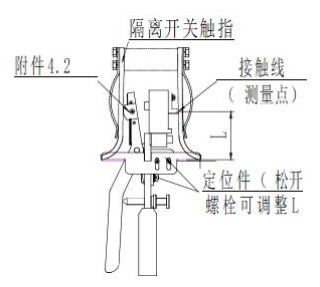

圖 3 轉入式觸頭隔離開關壓力測量示意圖(如 GW4、GW5 系列)

　　圖 3 是觸頭轉入式隔離開關(GW4-40.5/126、GW5-40.5/126 等型號)觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件 6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于 L。

圖 4 轉入式“U”形觸頭隔離開關壓力測量示意圖(如 GW7B-252)

　　圖 4 是觸頭轉入式隔離開關(GW4-252、GW7-252 等型號)觸指壓力測量示意圖， 由于測量點觸指端部較遠，不能裝配定位件。

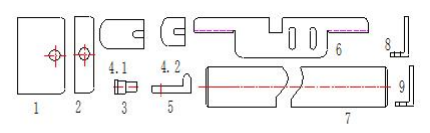

圖 5 壓力儀測量附件示意圖(附件5已去掉)

　　3、圖 6 是測量戶內隔離開關的示意圖，裝上附件 8、9 后可以測量觸刀開距為 8-40mm 范圍內戶內隔離開關。當開距大于 40mm 時，就可以反裝附件 8 進行測量。

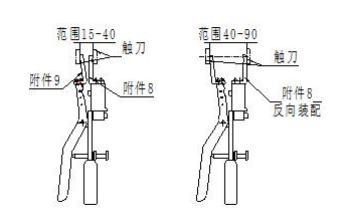

圖 6 GN 系列戶內隔離開關測量示意圖

　　隔離開關觸頭夾緊力有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于 GW16、GW17、GW22、GW23、GW6 等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。

　　圖 7 是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。

　　剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘等組成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸(如圖 7 所示，Φ40+0.1、Φ60+0.1，根據需要也可配Φ50+0.1)，實際測量方法見圖 8。

　　注意：由于合閘時觸頭有沖擊力，所以壓力讀數不能按“峰值”!

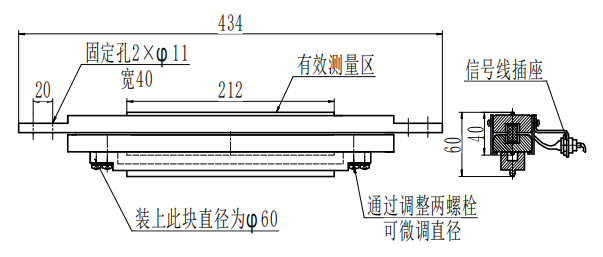

圖 7 GW22 等折臂式隔離開關模擬觸頭(Φ40、Φ50、Φ60)

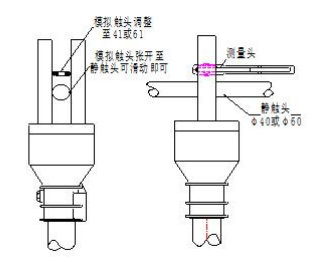

圖 8 GW22 等折臂式隔離開關用模擬觸頭測量示意圖
