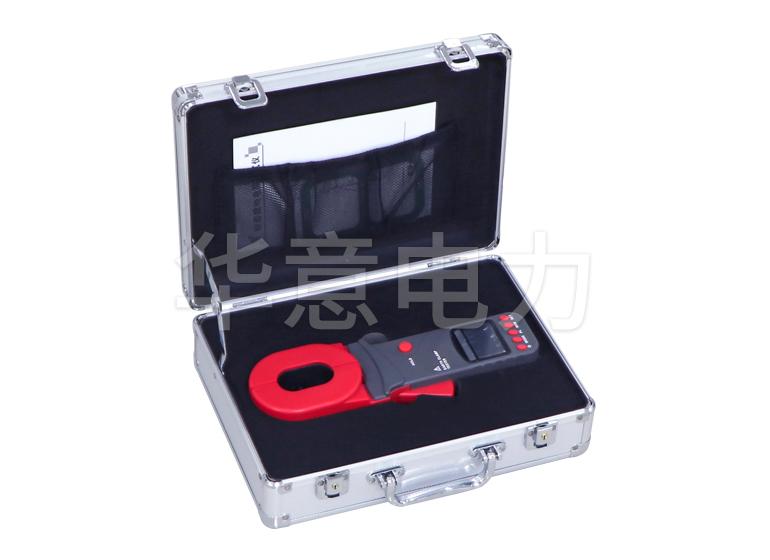

鉗形接地電阻測試儀是一種新穎的測量工具，它方便、快捷，類似于鉗形電流表的形狀，測試無需輔助測試樁，只需將要測量的地面放在一個夾子上，幾秒鐘就可以得到測量結果，極大地方便了電阻測量工作。鉗形電阻計的另一個巨大優勢是它允許您在線測量有源設備的電阻，而無需切斷設備電源或斷開接地連接。

　　電路中電路E和I旁邊的環形安裝夾環電阻，Rx為被測地線樁電阻，R1、R2. . .Rn 為分布式接地系統中其他接地點的接地電阻。此圖可進一步等效為圖。測量時，鉗形接地電阻表利用電磁感應原理，向前端卡口（帶電磁線圈）形成的被測電纜送出恒定電壓E。并將電壓施加到電路中。在接地電阻表中也可以通過前端卡口測量回路電流I，根據E和I，可以計算出回路中的總電阻，即：E/I=Rx+1/( 1 / R1 +1 / R2 +. .. + 1 / Rn)

　　1 / (1 / R1 + 1 / R2 + ... + 1 / Rn) 是 R1，R2。. . Rn并聯后總電阻在分布式多點接地系統中，通常有Rx >> 1 / (1 / R1 + 1 / R2 + ... + 1 / Rn)，“>>”表示“遠大于比”。成立，被測電阻Rx=E/I。

　　事實上，鉗形電阻表通過其前端卡環這種特殊的電磁轉換器進入電纜是恒壓1.7kHz的交流電，在電流檢測電路中，經過濾波、放大、A/D轉換，僅產生1.7kHz的電壓。電流被檢測。正因為如此，鉗形電阻表排除了商用交流電和設備本身產生的高頻噪聲對地產生的微電流，為了獲得準確的測量結果，也正因如此，鉗形電阻表具有在線測量的優點。事實上，儀表測量的是整個電路的阻抗，而不是電阻，但在通常情況下，它們的差異很小。鉗表立即在液晶顯示屏上顯示結果。

　　由于鉗形電阻表的特殊結構，它可以很方便地用作電流表，其中許多表還具有鉗形電流表的功能。另一方面，雖然鉗式測試使用一定頻率的信號來排除干擾，但如果被測電纜上有大電流，測量可能會受到干擾，導致結果不準確。因此，按照要求，應在第一次測試電纜時使用電流，只有在電流不是很大時才能進一步測量接地電阻。有些儀表在測量電阻時會自動檢測噪聲，并在干擾太高而導致測量失敗時給出提示。
