測量變壓器繞組是否存在缺陷的方法一般分為頻響法和阻抗法：

　　頻率響應法是利用掃描發生器將一組不同頻率的正弦波電壓施加到變壓器繞組的一端，然后采集繞組兩端端口的特性參數如輸入阻抗和輸出電壓頻率響應曲線和電流傳輸比，通過分析端口參數的頻率特性來確定繞組的結構特性，如果繞組變形，分布電容和電感會發生變化，反映端口參數的頻譜會發生變化，對于同類型的變壓器繞組，由于繞組結構的相似性，測得的頻響曲線必須具有可比性。所以，通過同類型或者不同相之間的頻率響應的比對可以判斷出變壓器繞組是否存在缺陷。

　　低壓短路阻抗測試原理

　　負載阻抗為零時變壓器的短路阻抗，變壓器內部等效阻抗，短路阻抗的電抗分量，即短路電抗，是繞組漏抗，漏抗是由繞組的幾何形狀決定的，對于一個變壓器來說，當繞組變形，幾何形狀發生變化時，短路電抗值也會發生變化，如果變壓器的運行受到短路電流的影響，以此來檢查繞組是否變形，短路前后的短路電抗可以比較，如果有變化，可以認為繞組有明顯變形。

　　一般在電力變壓器領域進行低壓短路阻抗測試，并與銘牌或短路故障前測得的值進行比較，即可判斷繞組有無明顯變形引起的嚴重故障短路電流。

　　缺點：阻抗法變壓器繞組變形測試特別適用于35kV及以上，對于35kV以下用阻抗法，短路阻抗法測量只能對變壓器的定性測量，只能顯示是否有故障，無法顯示故障波形。

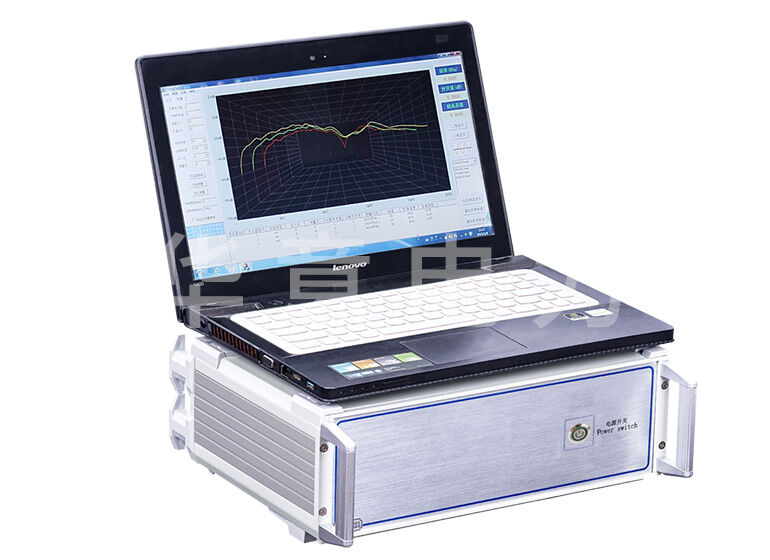

         以上就是華意電力對變壓器繞組變形測試儀的介紹，如果您還有更多想要了解的，歡迎在線或來電咨詢。
