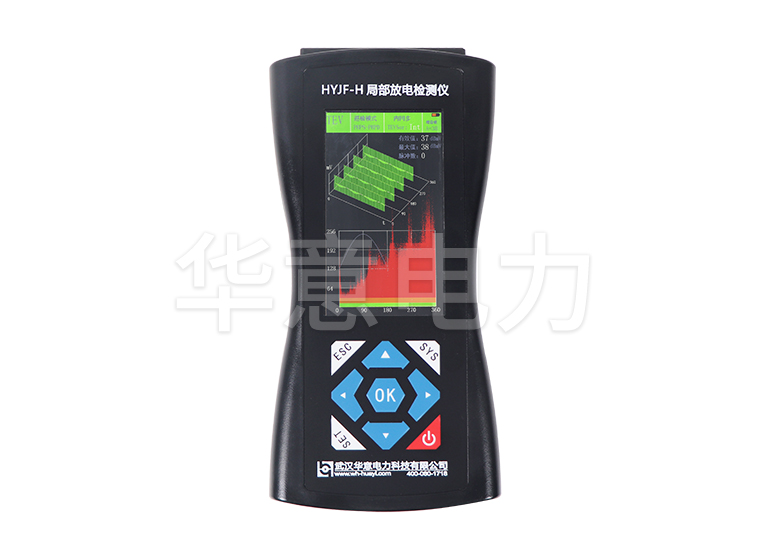

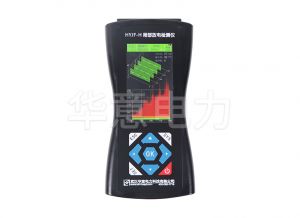

HYJF-H+ ?局部放電檢測儀

本公司研制的全功能局部放電測試儀（單通道）是一種多功能的手持儀器，其基于暫態地電壓、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況。

參考標準：DL/T846.4-2004

說明書檢測報告

暫態地電壓檢測功能使用
超聲波檢測功能檢測主機內置非接觸式空聲傳感器
（wifi 版）信號同步功能儀器具備和電源同步功能

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

本公司研制的全功能局部放電測試儀（單通道）是一種多功能的手持儀器，其基于暫態地電壓、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況；全功能局部放電測試儀（單通道）可以提供可讀出的局部放電幅值、相位、波形、二維、三維以及錄屏等圖譜的存儲以及讀出功能等，評估電氣設備局部放電情況。全功能局部放電測試儀（單通道）適用于電纜、GIS、開關柜及變壓器等電氣設備的局部放電檢測

別稱：局部放電檢測儀、局部放電測量儀、局部放電測試儀、局部放電檢測儀,局部放電、局放、局部放電檢查。

HYJF-H+ ?局部放電檢測儀技術參數 Technical Parameter

主機
工作溫度	-25～55℃
工作濕度	0～90%
主機尺寸	210×150×48mm
充電器	輸入 AC 220V/50Hz，輸出 DC 8.4V/3A
電池	內置可充電鋰電池，充滿后可連續使用 8h
耳機接口	6.5 毫米音頻接口
備注	電源內置式可充電鋰電池，電池電壓低或長時間內不按鍵操作時自動關機
傳感器
檢測頻帶	UHF	0.3～1.5GHz
	HFCT	0.5～50MHz
	TEV	3～100MHz
	超聲	接觸式：20～300kHz
		非接觸式：中心頻率 40kHz
測試范圍	UHF	0～70dB
	HFCT	0～80dB
	TEV	0～60dB
	超聲	-10～70dB
精度		1dB
誤差		±1dB

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

HYJF-H+ ?局部放電檢測儀特點優勢 Selection Reference

1、暫態地電壓檢測功能使用暫態地電壓法檢測開關設備的內部放電活動；

2、超聲波檢測功能檢測主機內置非接觸式空聲傳感器，使用超聲波法檢測開關設備的放電活動；超聲波常用于超聲波遠距離局放巡檢、超聲波氣體泄漏檢測、超聲波局放定位、開關柜的局放檢測；

3、特高頻檢測功能特高頻檢測下有兩種種模式，包括 PRPS-PRPD 檢測模式和時域模式；

4、高頻電流檢測功能高頻電流檢測下有包括 HFCT 幅值、HFCT 周期圖譜、HFCT PRPS-PRPD 檢測。數據查看與刪除功能用戶可以查看或刪除之前的檢測數據；

5、（wifi 版）信號同步功能儀器具備和電源同步功能，使各種圖譜檢測相位與現場工頻的頻率保持一致；

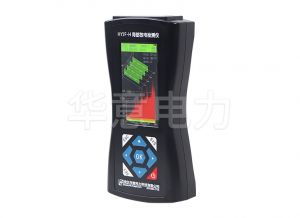

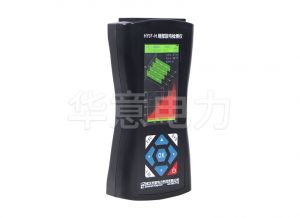

HYJF-H+ ?局部放電檢測儀產品圖集 Product Atlas

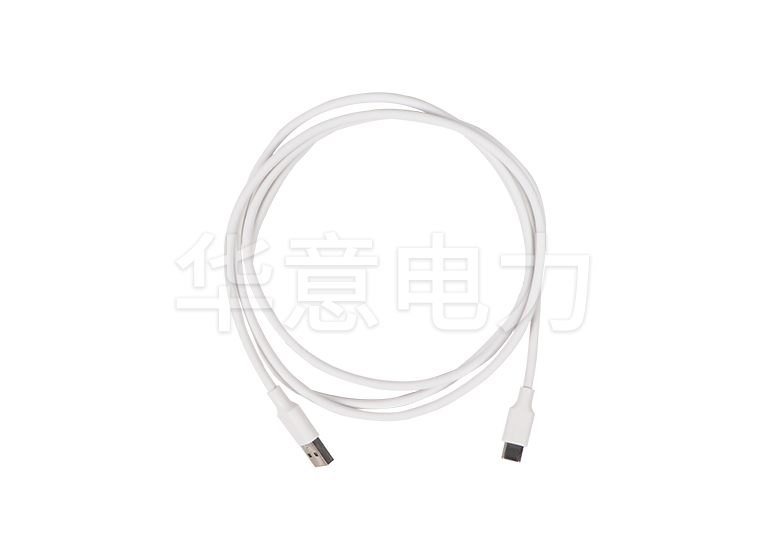

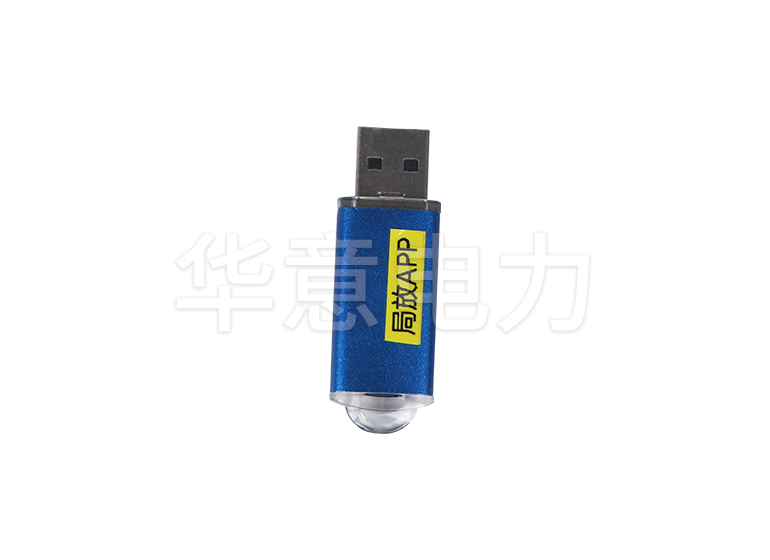

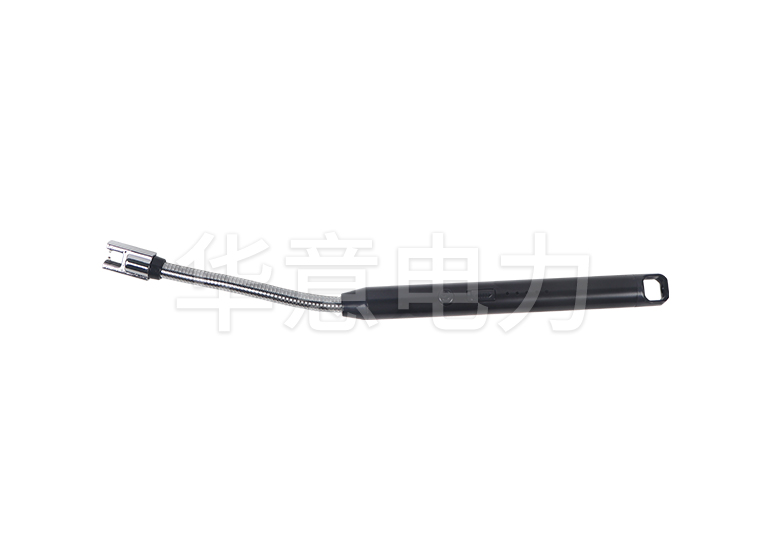

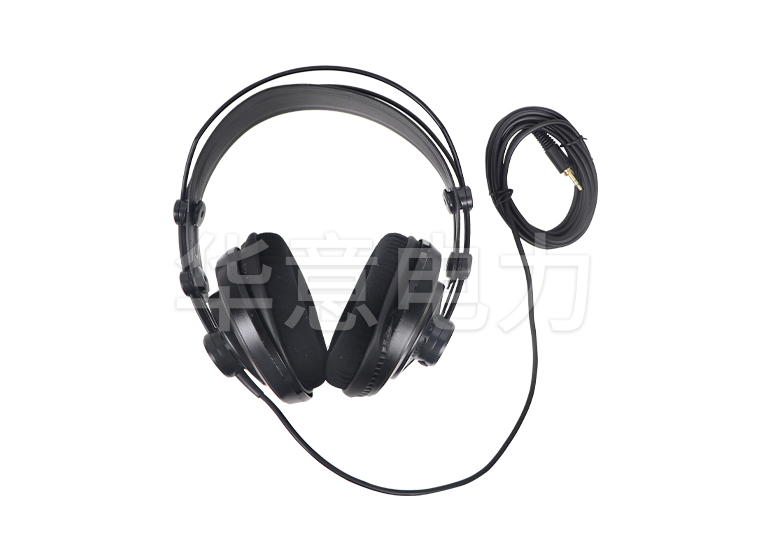

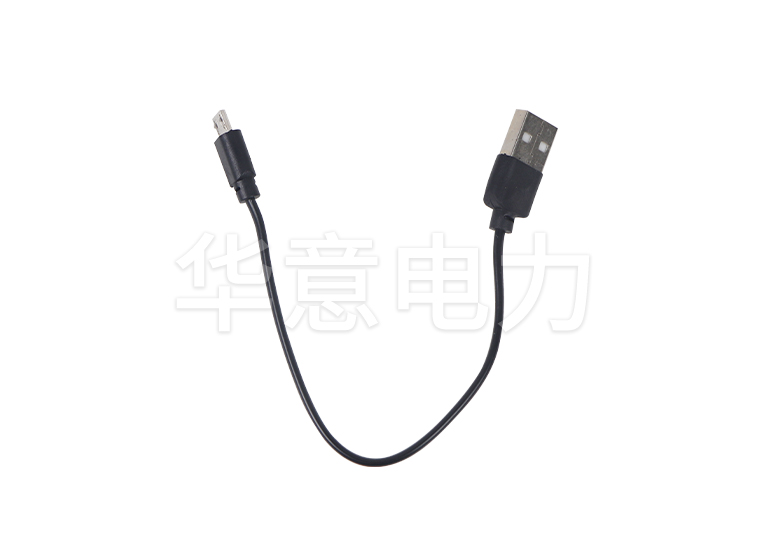

產品附件圖

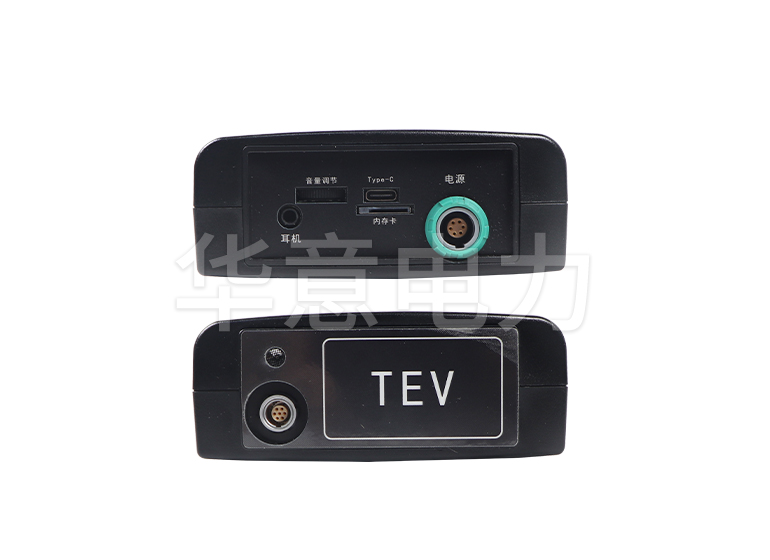

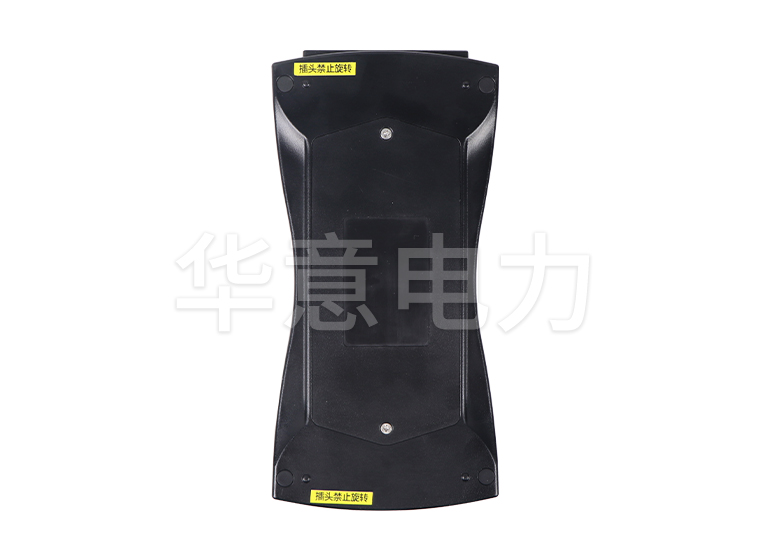

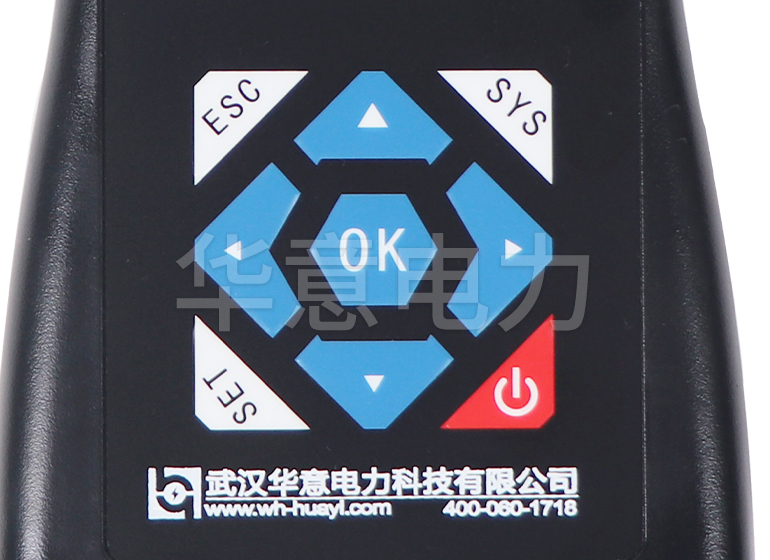

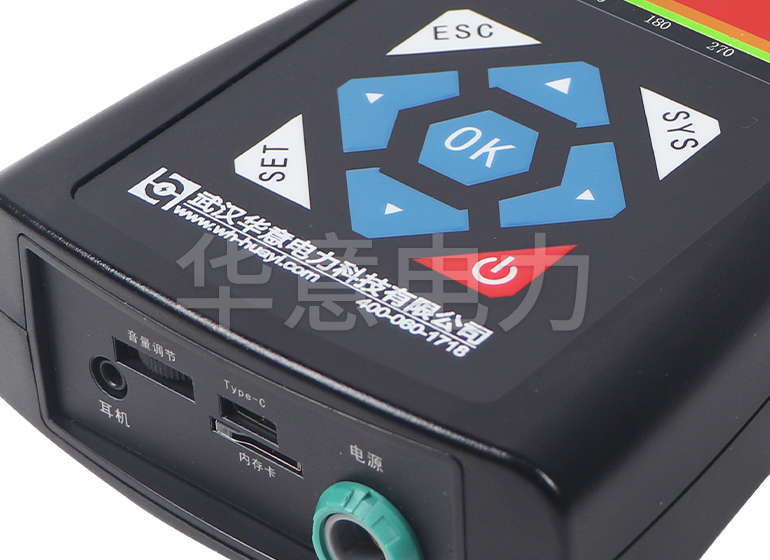

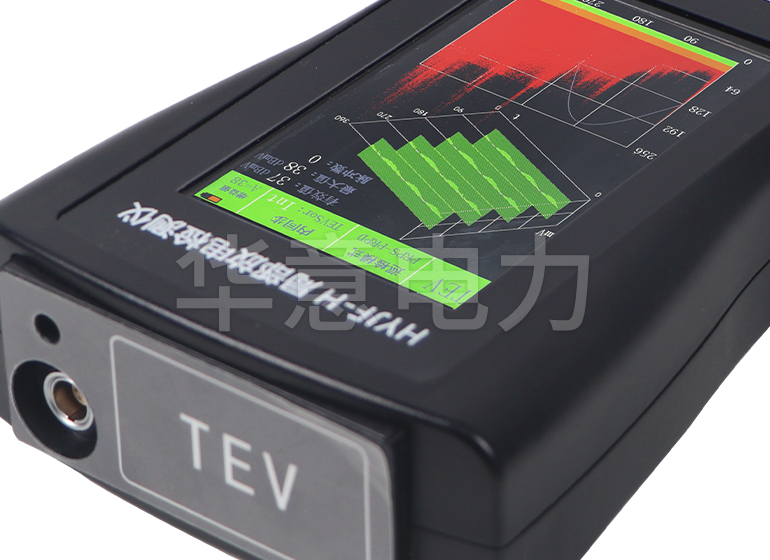

產品細節圖

HYJF-H+ ?局部放電檢測儀產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
