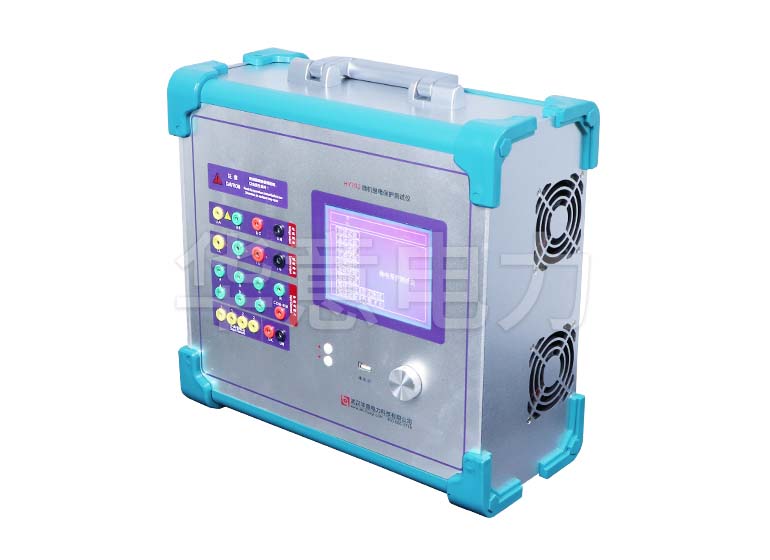

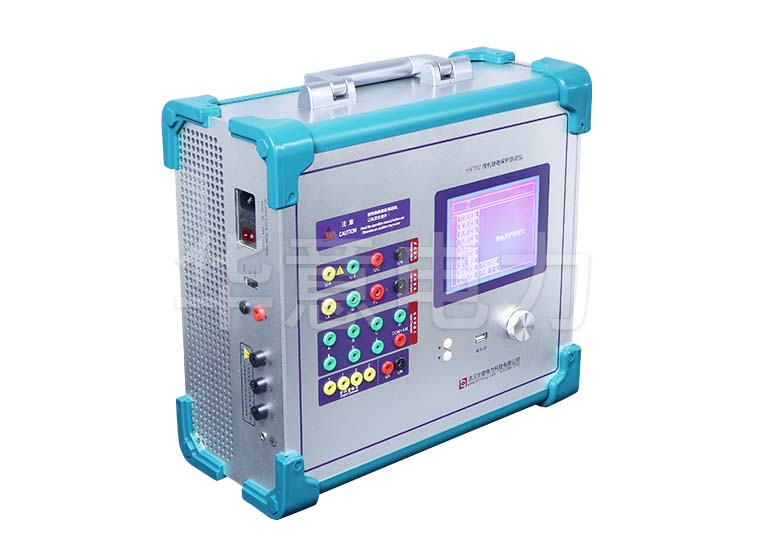

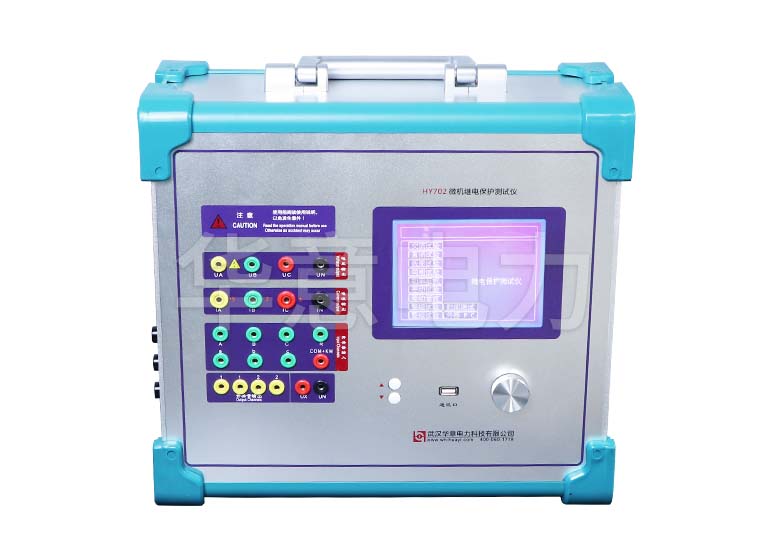

微機繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。

產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀。

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

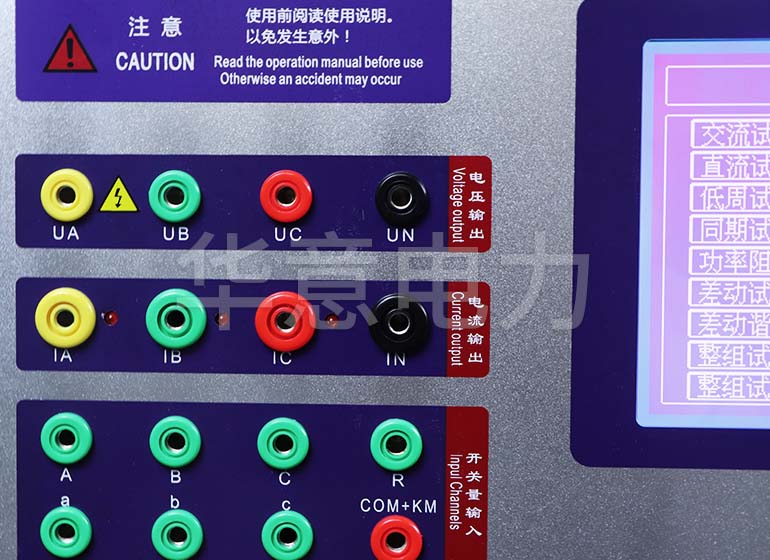

1、標準的 4 相電壓 3 相電流輸出 具有 4 相電壓 3 相電流輸出，可方便地進行 各種組合輸出進行各種類型保護試驗。每相電壓可輸出 120V，電流三并可輸出 120A， 第 4 相電壓 Ux 為多功能電壓項，可設為 4 種 3U0 或檢同期電壓，或任意某一電壓值 的情況輸出；

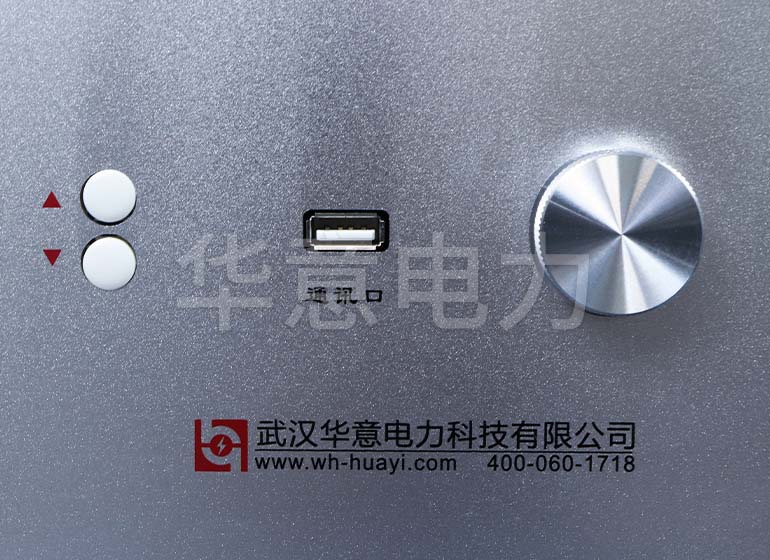

2、單機操作方便 單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操 作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進 行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可 使用，操作方便快捷；

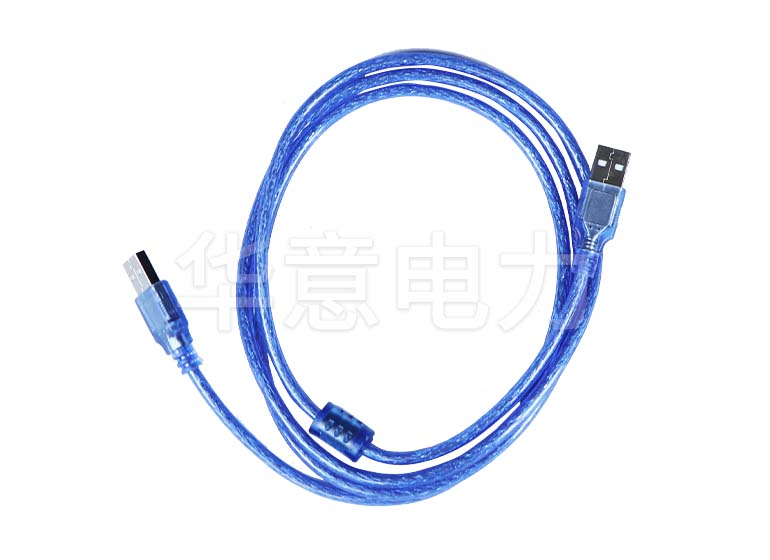

3、雙操作方式，聯接電腦運行 通過 Windows 平臺上的全套中文操作軟件，可 進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定 值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等；

4、軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，如三相差動 試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各 種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等；

5、開關量接點豐富 繼電保護測試儀為 8 路接點輸入和 4 對空接點輸出。輸入HY702 微機繼電保護測試儀 接點為空接點和 0～250V 電位接點兼容，可智能自動識別。輸入、輸出接點可根據用 戶需要擴展；

6、大屏幕 LCD 顯示屏 本機采用 320×240 點陣大屏幕高分辨率圖形液晶顯示 屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰；

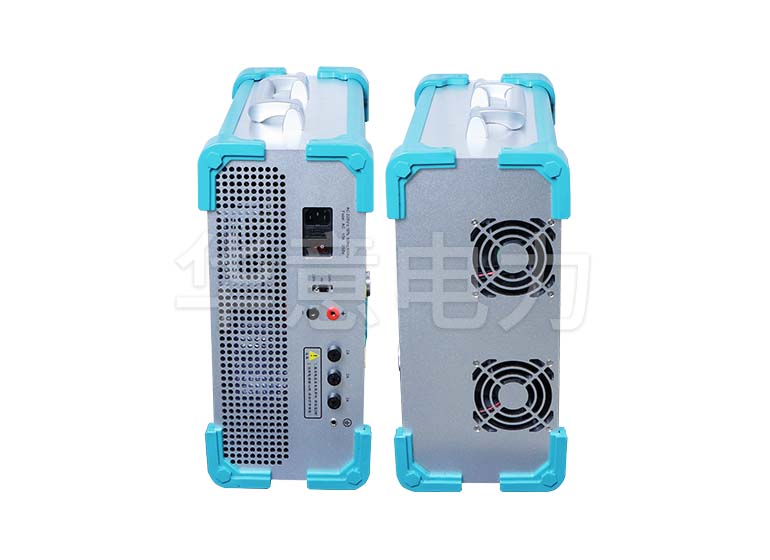

7、自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電 源軟啟動，和一定的故障自診斷及閉鎖功能；

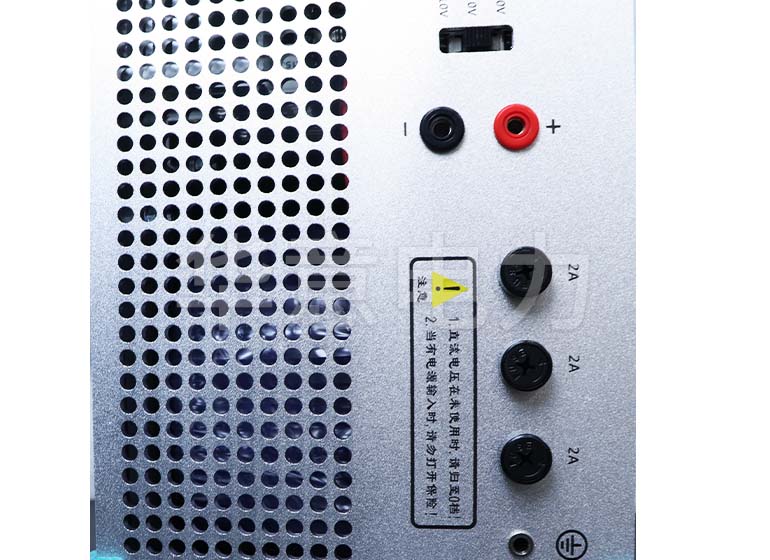

8、具有獨立專用直流電源輸出 裝置設有一路 110V 及 220V 專用可調直流電 源輸出；

9、性價比高 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具 大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比；
