全自動SF6密度繼電器校驗儀采用320×240高分辨率灰色背光液晶顯示屏LCD，即使在強烈日光下也能清晰顯示。參數設置及試驗結果均顯示在 LCD屏上，全漢字操作界面，圖形清晰，美觀，易于操作。

2.2旋轉鼠標使用說明

旋轉鼠標的功能類似計算機上使用的鼠標， 它有三種操作： “左旋”，“右旋”，“按下選定”。通過鼠標的這三種操作可以實現移動光標、數據輸入和操作選定等功能。

移動光標：通過左旋或右旋旋轉鼠標來移動光標，將光標移動到所要選擇的選項上，“按下”旋鈕即可選定此項。

數據輸入：當需要修改或輸入數據時，將光標移動到需要修改數據的選項上，“按下”旋轉鼠標，即進入數據的百位或十位修改操作（光標縮小至被修改的這一位上），“左旋”或“右旋”鼠標即進行該位的增減操作。“按下”鼠標確認該位的修改，并進入下一位的修改，同樣“左旋”或“右旋”鼠標進行該位的增減。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時可通過旋轉鼠標將光標移走。

2.3全自動SF6密度繼電器校驗儀開機主界面說明

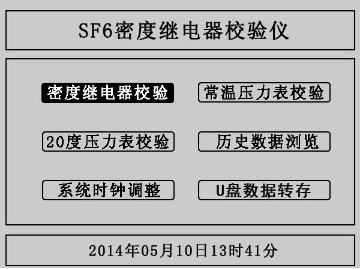

圖2.1　主界面

首先將AC220V電源連接至儀器面板電源插座，打開面板上電源開關，儀器進入開機畫面，初始化完成后儀器顯示如圖2.1所示主界面。該界面顯示“密度繼電器校驗”、“常溫壓力表校驗”、“20度壓力表校驗”、“歷史數據瀏覽”、“系統時鐘調整”、“U盤數據轉存”六個功能。被選定的功能項背景會反色，左右旋轉鼠標可選擇功能項，按下旋轉鼠標可進入功能項下級菜單。

2.4全自動SF6密度繼電器校驗儀采用系統時鐘調整

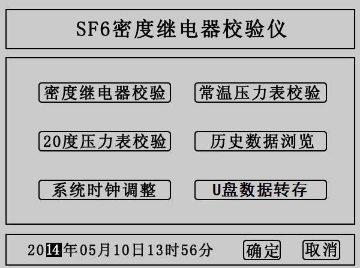

圖2.2　系統時鐘調整界面

在主界面中光標選定“系統時鐘調整”，“按下選定”進入系統時鐘設置界面，如圖2.2所示，在該界面中進行系統時間設置。通過旋轉鼠標可以依次設置儀器的年、月、日、時、分，設定好時間后，點擊“確定”時間設置成功，點擊“取消”則不保存此次設置的時間，同時儀器返回主界面。

2.5 U盤數據轉存

“U盤數據轉存”功能是儀器通過USB接口將歷史數據轉存到U盤中。點擊主界面中的“U盤數據轉存”，儀器便進入了U盤數據轉存界面，如圖2.3所示。

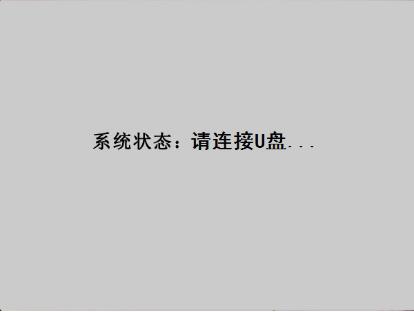

圖2.3　U盤數據轉存界面

    插入U(xiǎn)盤，歷史數據會自動存入U(xiǎn)盤中，如圖2.4的狀態顯示。

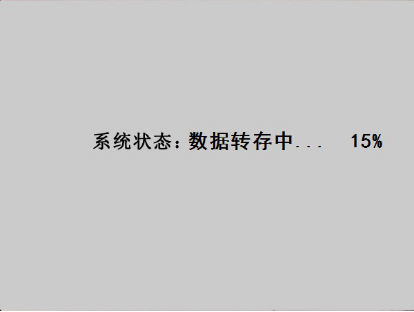

圖2.4　U盤數據轉存執行界面

轉存完成后如圖2.5所示，U盤中會存儲一個按時間命名后綴為“.SF”的文件，格式為“xx（月）xx（日）xx（時）xx（分）.SF”。

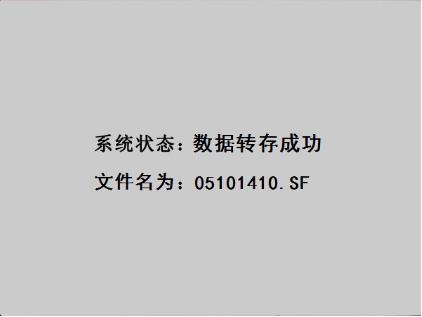

圖2.5　U盤數據轉存完成界面

數據轉存完成后拔出U盤，儀器自動返回主界面，試驗人員在電腦上通過上位機軟件讀取U盤中存儲的歷史數據，具體操作請看第四章的配套工具軟件使用說明。
