3.1.1接線方式

現場校驗SF6密度繼電器時請按圖3.1的方式使用全自動SF6密度繼電器校驗儀配置的配件連接好氣路與線路。進氣管連接儀器進氣口與氣瓶，放氣管連接放氣口，測量氣管連接儀器的測量口，并通過公共接頭和過渡接頭與待檢測的SF6密度繼電器連接，公共接頭與過渡接頭見附錄二。六芯測試線連接儀器與接線柜上相應的測試點，根據測試目標，把配備的六芯測試線一頭與儀器面板上的信號接口相連接，帶鱷魚夾的那頭根據測試信號分別與密度繼電器的接線柜上的信號插座對接，不使用的鱷魚夾需閑置，不要與其它鱷魚夾接觸。測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別。

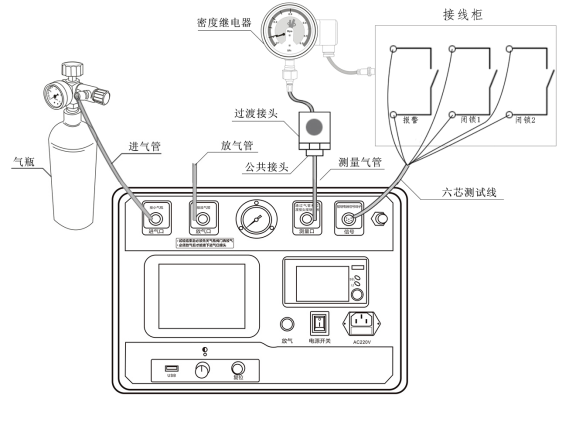

圖3.1　密度繼電器校驗接線圖

3.1.2全自動SF6密度繼電器校驗儀參數設置

在主界面中光標選定“密度繼電器校驗”項，“按下選定”進入密度繼電器校驗參數設置界面，如圖3.2所示。在該界面中通過旋轉鼠標可以設置上限壓力、檢測次數、溫度采集、信號類型4個參數。

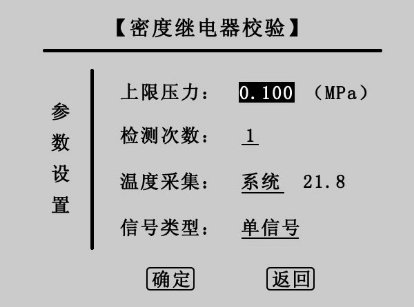

圖3.2　SF6密度繼電器校驗參數設置界面

上限壓力：是指校驗密度繼電器時由進氣到放氣的切換壓力值。“按下選定”會依次反顯選中數值的十分位、百分位、千分位，選中一位后左右旋轉鼠標即可在0～9之間變化，壓力值設置范圍在0.001MPa～0.999MPa之間，默認值為0.1MPa。

檢測次數：是用于設置充放氣的循環次數，“按下選定”可在１、２、３之間選擇，默認值為1。

  溫度采集：是用于選擇系統采集溫度的方式，有“系統”和“輸入”兩個選項。“系統”是指由系統自帶的傳感器檢測環境溫度，“輸入”是指由用戶用紅外測溫儀測試密度繼電器的內部溫度，然后手動輸入。默認為系統采集，光標移動至溫度采集，“按下選定”在系統與輸入之間切換。當為輸入時，光標會選中輸入后的溫度值，然后左右旋轉鼠標即可設置溫度值。

信號類型：是用于選擇測試的信號類型，有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”，“按下選定”可來回切換。

下面分別對三個選項進行詳細說明：

單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。

單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。

雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。

參數設置完成后，點擊“確定”項，系統進入SF6密度繼電器校驗測試界面，如圖3.3所示，點擊“返回”項，系統返回上一界面。

3.1.3全自動SF6密度繼電器校驗儀測量操作

    在圖3.3所示界面中，有報警回復值、報警值、閉鎖回復值1、閉鎖值1、閉鎖回復值2、閉鎖值2三組值，根據設置的檢測次數和信號類型，測試結果都會相應的顯示，Pt為當前環境溫度下的壓力值，P20為換算成20℃時的等效壓力值。

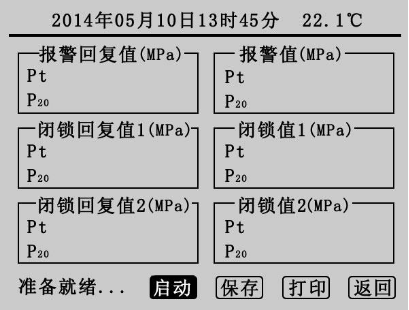

圖3.3　SF6密度繼電器校驗測試界面

    確認外界氣路均準備好以后，點擊“啟動”，系統會按前面設定的參數開始檢測。在檢測的過程中會有電磁閥開啟或關閉的聲音，升壓到預設的上限壓力值轉為降壓時放氣管上會有短暫急速的放氣聲，相應的測試結果會依次在屏幕上顯示，同時屏幕左下角的狀態欄上會提示檢測次數，升壓與降壓示意圖如圖3.4和圖3.5所示。

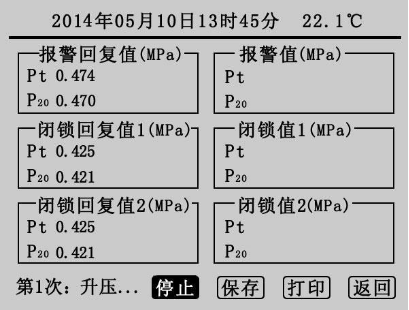

圖3.4　第一次升壓界面

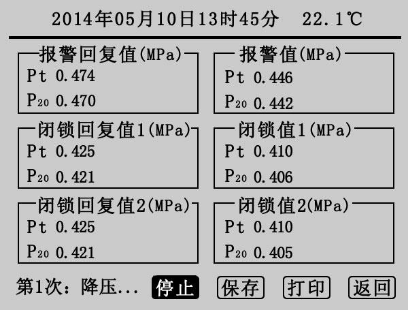

圖3.5　第一次降壓界面

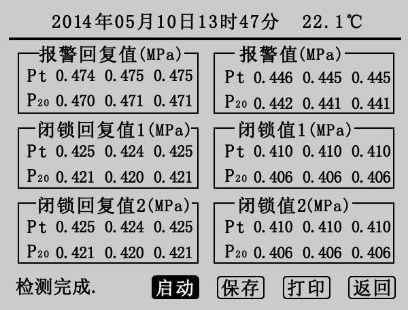

此時點擊“停止”可以關閉氣閥停止檢測,若停止時無值顯示點擊“啟動”即可繼續檢測，否則須先放氣再點擊“啟動”。如果在檢測中遇到問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接以及“信號類型”的選擇是否正確。測試完成后，狀態欄上會顯示測試完成，如圖3.6所示。該界面顯示的信息為測試3次，“信號類型”為雙閉鎖的測試結果。點擊“啟動”將清除顯示結果重新檢測，點擊“保存”則保存當前測試結果，點擊“打印”則打印當前測試結果，點擊“返回”則系統返回密度繼電器校驗參數設置界面。

圖3.6　測試完成界面

    3.1.4全自動SF6密度繼電器校驗儀測試結果參數說明

    SF6密度繼電器校驗基本原理:密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時SF6的壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。

閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。

報警回復值校驗：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。

報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警值。

閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

3.1.5結束校驗

校驗結束后，為保證校驗執行人員安全，需嚴格按照以下步驟拆除氣路和連接線。

 1）關閉氣瓶上所有閥門。

 2）按面板上的“放氣”按鈕，放凈管路中的殘余氣體。

 3）關閉電源，拔掉氣管，拔掉信號線和電源線。

小心：在沒有放氣情況下嚴禁拔下進氣口插頭!

3.2　常溫壓力表校驗

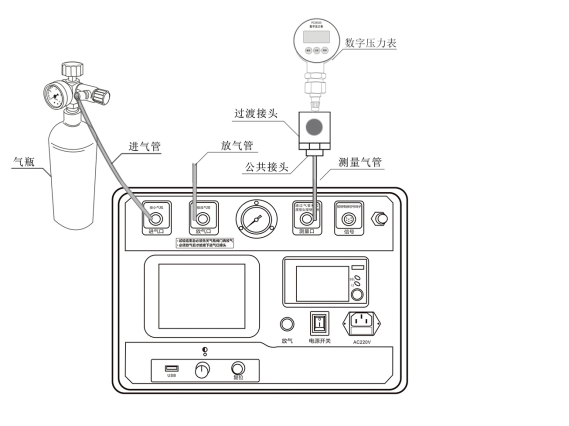

圖3.7　常溫壓力表校驗接線圖

3.2.1接線方式

常溫壓力表校驗接線如圖3.7所示，進氣管連接儀器進氣口與氣瓶，放氣管連接放氣口，測量氣管通過過渡接頭和公共接頭將儀器面板上的測量口和待校驗的壓力表連接。

3.2.2參數設置

在主界面上光標選中“常溫壓力表校驗”項，“按下選定”則進入常溫壓力表校驗界面，如圖3.8所示。

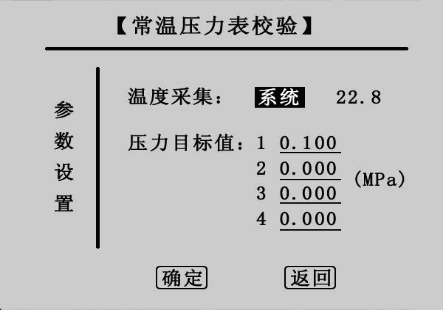

圖3.8　常溫壓力表校驗參數設置界面

溫度采集：此設置與“密度繼電器校驗”里的溫度采集設置相同。

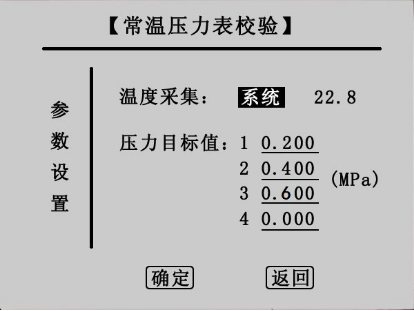

壓力目標值：此值為預設的壓力測試點，最多可設置四組，設置時應當從小到大依次設置，若設置有誤，點擊“確定”會有如圖3.9所示的錯誤信息提示。正確設置壓力目標值后，點擊“確定”進入常溫壓力表校驗界面，點擊“返回”則返回主界面。

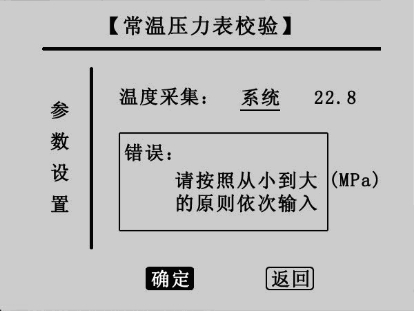

圖3.9　錯誤信息提示界面

3.2.3測量操作

圖3.10　設置三組壓力值測試點

圖3.10為設置了三組壓力值測試點的試驗，點擊“確定”進入常溫壓力表校驗界面， 如圖3.11所示。

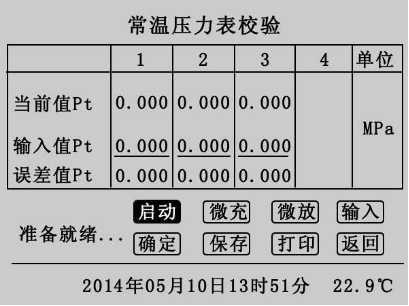

圖3.11　常溫壓力表校驗界面

在參數設置界面預設幾組測試點則在該界面的1、2、3、4欄中就會相應的出現幾組默認0.000的數值。“啟動”項為自動充氣升壓到預設點，“微充”、“微放”項為手動充放氣，“輸入”項為手動輸入待測壓力表的顯示值，“確定”項為一組測試點檢測完成，計算并顯示出誤差值，測試完成后可保存或打印校驗結果。

點擊“啟動”開始檢測，第一欄的當前值Pt升壓到預設的第一組測試點值0.200MPa時停止升壓，如圖3.12所示，在充氣的過程中狀態欄上會提示“第1次測試”，達到預設點壓力值時顯示“檢測完畢”。

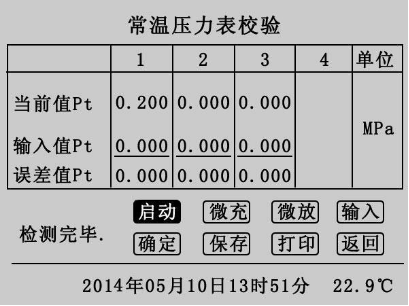

圖3.12　第一次測試界面

在圖3.12界面中移動光標到“輸入”，“按下選定”光標將移至第一欄的輸入值上如圖3.13所示。

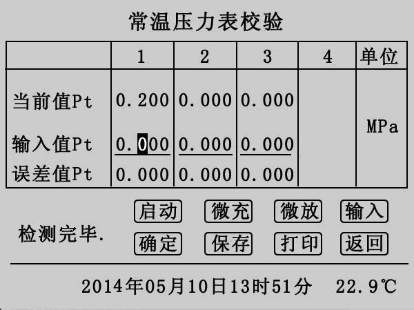

圖3.13　輸入待測壓力表顯示值界面

左右旋轉鼠標可修改輸入值Pt數值，輸入待測壓力表的顯示值后，點擊光標回到“輸入”上，點擊“確定”第一次測試完成，如圖3.14所示。

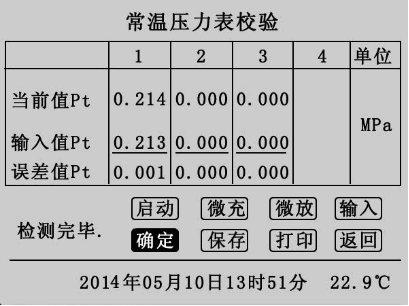

圖3.14　第一次測試完成界面

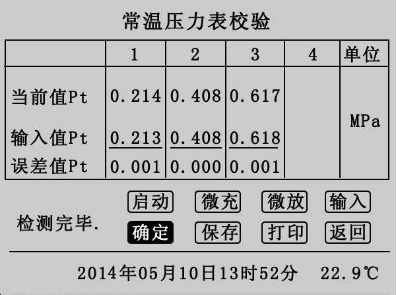

再點擊“啟動”將開啟第2次檢測，操作流程與第一次相同，預設的三次測試完成后結果如圖3.15所示。

圖3.15　常溫壓力表校驗完成界面

此時點擊“保存”和“打印”對測試結果進行保存和打印，點擊“返回”則返回測試界面。

結束校驗操作與密度繼電器結束校驗操作相同。

3.3　20度壓力表校驗

在主界面上光標選中“20度壓力表校驗”項，“按下選定”則進入20度壓力表校驗界面。20度壓力表校驗操作流程與常溫壓力表校驗完全一樣，只是在界面上有所區別，唯一區別是在當前值項上同時顯示20℃時的等效壓力值，如圖3.16所示。

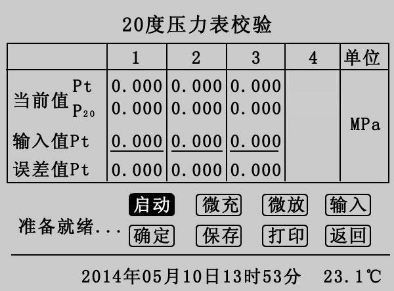

圖3.16　20度壓力表校驗界面

3.4　歷史數據瀏覽

圖3.17　歷史數據瀏覽界面

在主界面上光標選中“歷史數據瀏覽”項，“按下選定”進入歷史數據瀏覽界面，如圖3.17所示。在該界面旋轉鼠標選擇“密度繼電器校驗記錄”，點擊進入圖3.18界面：

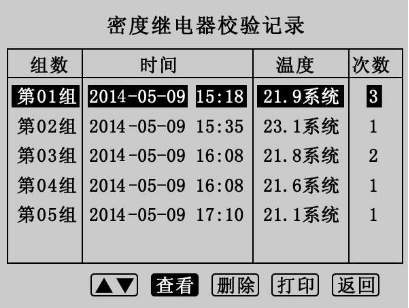

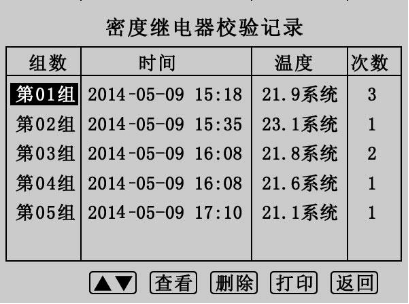

圖3.18　密度繼電器校驗記錄

左右旋轉鼠標選擇組數，選定組數后“按下選定”進入圖3.19所示界面。在該界面中，點擊“▲▼”返回圖3.18界面，點擊“刪除”則刪除當前選中的校驗記錄，點擊“打印”則打印當前選中的校驗記錄，點擊“返回”則返回3.17界面，點擊“查看”進入圖3.20界面。

圖3.19　密度繼電器校驗記錄選擇界面

    圖3.20界面為詳細的歷史校驗數據，點擊“打印”則打印當前歷史數據，點擊“返回”則返回圖3.18界面。

圖3.20　歷史校驗數據界面

在圖3.17界面中選擇查看常溫壓力表校驗記錄和20度壓力表校驗記錄，其界面和操作流程與密度繼電器校驗歷史記錄相同。
