4.1.1軟件功能簡介
此配套工具軟件可導入通過儀器轉存到U盤的測量數據，供試驗人員對測量數據做進一步分析處理。
4.1.2全自動SF6密度繼電器校驗儀軟件特點
l 本軟件為綠色軟件，無需安裝便可使用
l 支持所有的Windows系列操作系統，運行速度快，使用方便
4.1.3運行環境
硬件設備要求：建議使用賽揚533及以上CPU，512MB及以上內存、1GB及以上可用硬盤空間。
支持軟件：Win98、Win2000、XP、Win2003、Vista、Win7、Win8等Windows系列操作系統；Microsoft Office 2000及以上版本（必須包含Excel，Word）。
4.1.4隨機光盤文件
打開隨機配置的光盤，將光盤內的文件拷貝到本地計算機文件夾中，打開文件目錄如圖4.1所示。
圖4.1 全自動SF6密度繼電器校驗儀光盤目錄
圖標?：CONFIG .INI為系統所需文件；
圖標?：運行文件“全自動SF6密度繼電器校驗儀配套工具軟件”，雙擊文件即
可運行程序；
圖標?：產品說明書。
4.2 全自動SF6密度繼電器校驗儀軟件使用說明
4.2.1軟件運行：雙擊
，運行全自動SF6密度繼電器校驗儀配套工具軟件，如圖4.2所示。初次運行，在Vista、Win 7、Win8 或更高版本的Windows系統中，請確保初次運行該程序時擁有管理員權限（右鍵
程序，選擇
），若殺毒軟件提示文件有風險，點擊“允許程序運行”。

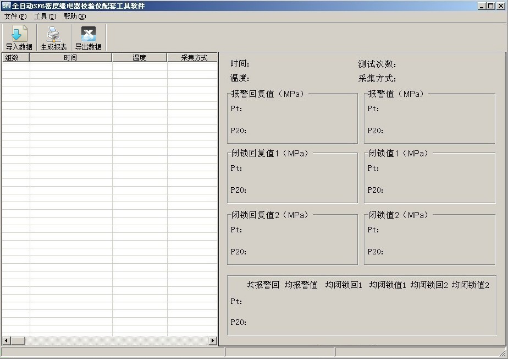

圖4.2 全自動SF6密度繼電器校驗儀（軟件界面）
4.2.2導入數據：插上U盤，點擊“導入數據”按鈕，會彈出如圖4.3所示的對話框，單擊需導入的文件名，點擊打開，進入導入成功界面，如圖4.4所示。

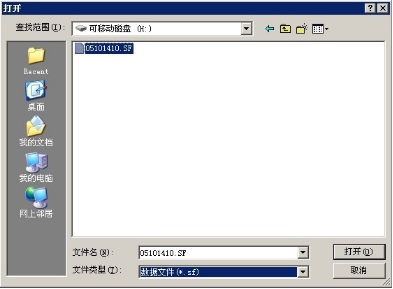

圖4.3 導入數據
圖4.4 數據導入成功界面
4.2.3生成報表：選中其中一條測量數據，點擊“生成報表”按鈕，即可彈出對話框，如圖4.5所示。

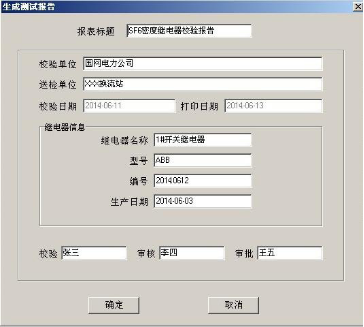

圖4.5 生成報表對話框
根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，進入測試報告打印預覽頁，打印預覽頁顯示的測量數據是你選擇“生成報表”時選中的測量數據，測試報告以A4紙的形式顯示，如圖4.6所示。點擊頁面上方打印按鈕，即可打印當前測試報告。

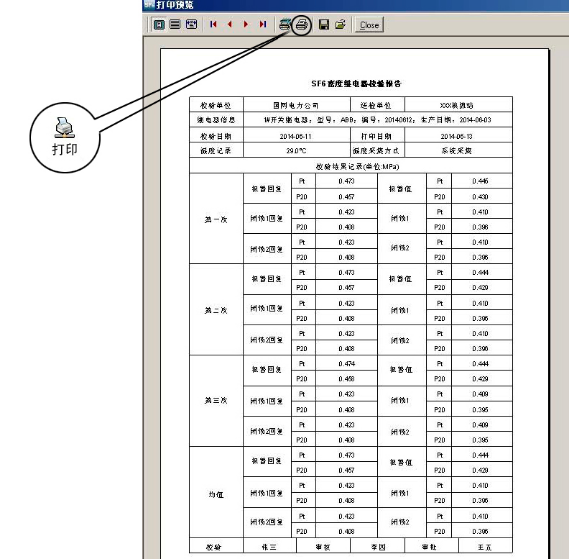

圖4.6 全自動SF6密度繼電器校驗儀（打印預覽）
4.2.4導出數據：數據導入完成之后，點擊“導出數據”按鈕，在“另存為”對話框中，選擇保存文件位置，然后輸入保存文件名稱，所有數據將以Excel格式保存在計算機中，試驗人員可對測量數據做進一步分析處理，如圖4.7所示。

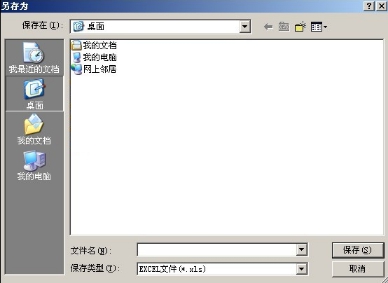

圖4.7 全自動SF6密度繼電器校驗儀（保存數據）
打開剛才保存的Excel數據文件如圖4.8所示。
圖4.8 全自動SF6密度繼電器校驗儀（Excel數據文件）
4.2.5記錄刪除：在圖4.4界面中選中一行數據，右鍵選擇刪除，將移除此條數據，如圖4.9所示。
注：被刪除的測試數據，通過導入數據，重新從U盤中獲取。
圖4.9 全自動SF6密度繼電器校驗儀刪除操作
