油色譜分析儀可以對六個溫度控制區域進行獨立的溫度設定和控制。并且色譜柱箱具有16階程序升溫功能。柱箱后開門會根據柱箱的控溫算法自動開啟或關閉。

顯示屏為192*64漢字液晶顯示屏，可一目了然的查看儀器的工作狀態。鍵盤設計簡潔明了、功能齊全、操作簡單。

?

?????????????????????????

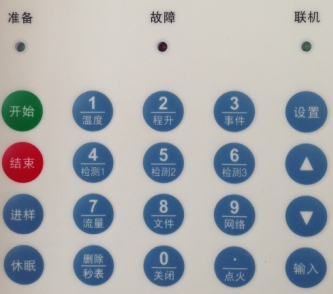

鍵盤及指示燈示意圖

油色譜分析儀的操作鍵盤共20個操作按鍵以及3個狀態指示燈：

開始?鍵為控溫開始鍵（開機第一次按動）或信號分析、程序升溫開始鍵（恒溫狀態以后）。

注意：如在準備燈未被點亮時，按開始鍵程升無效。

結束?鍵為結束信號分析或程序升溫狀態下的停止程序升溫的按鍵。

休眠?鍵控制顯示屏關閉或打開狀態，不影響儀器的工作狀況。可以延長液晶顯示屏的使用壽命。

進樣?鍵為用戶若選配液體自動進樣器時，可進行相關參數設置。

設置?鍵為使儀器進入設置狀態的按鍵；進入設置狀態后，待設置的內容反顯。

?△ ?鍵為顯示界面的上翻按鍵；在設置狀態，可向上移動設置的位置。

?▽ ?鍵為顯示界面的下翻按鍵；在設置狀態，可向下移動設置的位置。

輸入?鍵為使設置參數確認按鍵。

中間復合鍵共12個。設置狀態時為鍵上數字、“刪除”和“·”?功能鍵；在非設置狀態時，為鍵下部分所示功能鍵，輕按這些功能鍵將使儀器進入相應的界面顯示。

準備?燈長亮表示允許控溫的各路控制單元的實測溫度達到了設定值，其中柱爐溫度為設定值的±1℃，其他為設定溫度的±6℃，此時可以啟動進樣及程升等功能。

故障?燈長亮表示儀器出現故障，并會顯示所出故障的原因，提醒用戶及時排除。

聯機?燈長暗短亮表示儀器正在工作但未與選配控制工作站聯機；長亮短暗表示儀器正在工作且與控制工作站聯機成功；長亮或長暗表示儀器內部有故障，有待檢查。

注：進入設置狀態后，沒有操作鍵盤，5分鐘后將自動退出設置狀態。

當溫度控制系統發生故障時，可能會造成溫度失控，當任何一個控溫區域的實測溫度達到設置保護溫度時，微機控制器會自動切斷加熱電源，并在顯示器的狀態顯示區域顯示超溫報警的內容提示。

3.1.1油色譜分析儀溫度控制的查看與設定

在儀器開機的狀態下，按溫度鍵使儀器進入溫度顯示狀態，可以查看到各路溫控運行狀態，如下圖所示：

溫度	程升		事件	流量	文件		網絡
控 ?區		使能		設定		實測
進樣器：		開		40℃		026.0℃
柱 ?爐：		開		200℃		030.3℃
檢測器：		關		100℃		029.3℃
檢 測2：		關		134℃		606.7℃
輔 助1：		關		135℃		029.5℃
輔 助2：		關		136℃		606.8℃
控溫狀態 ???????????????????????結 束
控 ?區			保 護		狀 態
進樣器：			060℃		開
柱 ?爐：			270℃		開
檢測器：			120℃		關
檢 測2：			154℃		關
輔 助1：			155℃		關
輔 助2：			156℃		關
等待… ????????????????????000.00 ??10:00

控區是顯示6路控溫的名稱，該名稱在出廠時已做配置；如果需要修改可以通過控制工作站軟件（選配）進行修改。

使能是將6路控溫設置成工作或關閉狀態。“開”表示工作狀態，“關”表示關閉狀態。當某一路控溫被設為“開”狀態時，該路控溫在按動 開始?后將處于加熱控溫狀態，并且其控溫誤差將作為準備燈點亮的依據。當某一路控溫被設為“關”狀態時，該路控溫在按動 開始?后不處于加熱控溫狀態，且該路溫度值與準備燈點亮無關。

設置是顯示6路控溫的設置溫度。

實測是顯示6路控溫的實測溫度。

保護是顯示6路控溫的保護溫度。該溫度是儀器根據用戶設定的溫度自動計算出來的，無需修改。

狀態是顯示6路控溫是否處于加熱狀態。該狀態是儀器根據控溫狀態自動顯示出來的，無需修改。

按 設置?鍵可以使某一參數反顯（此時為設置狀態，下同！），如果不需設置，再按一下設置?鍵，即可退出設置。設置狀態下，按?▽ ?鍵 、?△ ?鍵可以選擇設置其他的參數，按數字鍵可以輸入數值，按輸入?鍵將設置參數存入儀器并自動進入下一條設置。在非設置狀態下（界面上無反顯狀態），此時如按?▽ ?鍵 、?△?鍵可以切換到其他操作界面，設置參數步驟同上所述。

注：當設置各路的“使能”狀態時，按刪除鍵為“使能”開、關狀態切換鍵。

注：當參數改變時，如不按輸入?鍵，設置參數只作為顯示內容而不被儀器保存、執行；下同。

3.1.2開啟或關閉控溫系統操作

在油色譜分析儀開機的狀態下，按開始鍵使儀器進入溫度控制狀態。此時會聽到儀器內部有繼電器吸合的響聲，“使能”為“開”的各路控溫區域會加熱控溫。同時“狀態”欄會顯示各路的加熱狀態。如沒有進入溫度控制狀態則此“狀態”欄全部顯示“關“。

當柱箱溫度達到設定的±1℃、其余使能為開的各路溫度達到設定的±6℃時，“準備”燈被點亮，鍵盤下方的狀態顯示區也會出現“準備”字樣。

注：當“準備”燈被點亮時，如再按開始鍵將啟動控制工作站（選配）進入分析狀態；同時，如果程序升溫參數、外部事件參數有效時，將同時使儀器進入程序升溫狀態、外部事件控制狀態。

在儀器控溫的狀態下，按關閉鍵會顯示如下界面：

檢1	檢2	檢3	秒表	關閉	關于
關閉控溫？ 注意：關閉控溫后 按操作規程關閉電源，載氣!

當界面中的“關閉控溫？”反顯，如按輸入鍵，即關閉控溫。此時會聽到儀器內部有繼電器釋放的響聲，后開門會自動打開進行降溫；如按設置鍵，“關閉控溫？”停止反顯，即退出該界面設置，此時按其它鍵則可切換界面。

3.1.3 程序升溫的查看與設定

在油色譜分析儀開機的狀態下，按程升鍵使儀器進入程序升溫顯示狀態（也可以在非設置狀態按 ▽ ?鍵或?△ ?鍵進入），如下圖所示：

溫度		程升	事件	流量	文件		網絡
初始化時間 ?????????????????????????005.0 min
1階	10.0℃/min			250℃		010.0 min
2階	00.0℃/min			000℃		000.0 min
3階	00.0℃/min			000℃		000.0 min
4階	00.0℃/min			000℃		000.0 min
5階	00.0℃/min			000℃		000.0 min
6階	00.0℃/min			000℃		000.0 min
7階	00.0℃/min			000℃		000.0 min
8階	00.0℃/min			000℃		000.0 min
9階	00.0℃/min			000℃		000.0 min
10階	00.0℃/min			000℃		000.0 min
11階	00.0℃/min			000℃		000.0 min
12階	00.0℃/min			000℃		000.0 min
13階	00.0℃/min			000℃		000.0 min
14階	00.0℃/min			000℃		000.0 min
15階	00.0℃/min			000℃		000.0 min
16階	00.0℃/min			000℃		000.0 min
等待… ?????????????????????????000.00 ??10:02

程序升溫是指在樣品分析過程中，柱箱溫度需按照設定值而變化的過程。

界面上方是初始化時間，為需要等待開始升溫的時間；中間第1列為程升階數；第2列為升溫速率；第3列為終止溫度；第4列為保持時間。界面最下行為狀態顯示區，會顯示出儀器當前的運行狀態，秒表記錄等待的時間，以及當前時間。

注：參數的設定同3.1.1的溫度的設定。

注：程升終止溫度設置要高于柱爐的設定溫度，下一階溫度要高于上一階溫度。

注：當某一階的升溫速率為0時將使該階以及此后階的程序升溫無效；第1階升溫速率為0將使整個程序升溫內容無效。

程序升溫操作：

在儀器開機的狀態下，按開始鍵使儀器進入溫度控制狀態，當儀器處于“準備”狀態后，再按開始鍵將使儀器開始程序升溫控制。狀態顯示區域的計時秒表（00.00）將開始計時。同時還會顯示程升進行到哪一階，如顯示NO.01表示執行的是第一階程序升溫，依次類推。

當色譜分析儀執行程序升溫，儀器進入初始溫度保持狀態時，顯示區顯示“初溫”；

儀器進入升溫狀態時，顯示區顯示“升溫”；儀器進入程升溫度保持狀態時，顯示區顯示“保持”；儀器進入降溫狀態時，顯示區顯示“降溫”。

當儀器執行完一個完整的程序升溫周期后，狀態顯示區域的計時秒表將結束計時；儀器會自動打開柱箱后門，以使柱箱內溫度迅速下降到初始溫度，縮短儀器的降溫時間。當柱箱內溫度降至初始溫度時（±1℃），“準備”燈被再次點亮，等待下一次程序升溫開始。如此反復。

在儀器執行程序升溫時，在溫度控制系統下，按“停止”鍵將中斷程序升溫狀態，狀態顯示區域的計時秒表（00.00）將結束計時并清零，儀器將返回初始溫度狀態。

3.1.4外部事件的查看與設定

在油色譜分析儀開機的狀態下，按事件鍵使儀器進入外部事件時間程序顯示狀態。如下圖：

溫度	程升		事件	流量		文件		網絡
第1路 時間程序（min）
00.00		00.00			00.00		00.00
00.00		00.00			00.00		00.00
第2路 時間程序（min）
00.00		00.00			00.00		00.00
00.00		00.00			00.00		00.00
第3路 時間程序（min）
00.00		00.00			00.00		00.00
00.00		00.00			00.00		00.00
第4路 時間程序（min）
00.00		00.00			00.00		00.00
00.00		00.00			00.00		00.00
?結 ?束
注意：本時間程序 運行至奇數時間輸出為閉合， 運行至偶數時間輸出為斷開。 時間為0時，時間程序結束。
等待… ????????????????????????000.00 ??10:02

注：參數的設定同3.1.1的溫度的設定。

注：當第3路時間程序設為全00時，第3路外部事件的輸出為報警信號。當第3路時間程序設有非0的參數時，將同1、2時間程序的輸出。

注：當第4路時間程序設為全00時，第4路外部事件的輸出為快速降溫控制。當第4路時間程序設有非0的參數時，將同1、2時間程序的輸出。

3.1.5檢測器的查看與設定

在油色譜分析儀儀器開機的狀態下，按檢測1、檢測2、檢測3可以分別查看和設置已經安裝的檢測器。當某一檢測器位置沒有安裝檢測器時，系統將會顯示：

? 未安裝檢測器 請檢查！

?

?

?

對于已經安裝了1～3個檢測器時，按檢測1、檢測2、檢測3鍵儀器則自動顯示如下界面：

當FID1被安裝時，則顯示：

FID1極性0??量程*10???20次/S ??? 空走基線 ???扣除無效 ??點火? FID1信號: ???????0,000,000uV

當FID2被安裝時，則顯示：

FID2極性0??量程*10???20次/S 空走基線 ???扣除有效 ??點火? FID2信號： ???????0,000,000uV

當FPD被安裝時，則顯示：

FPD極性0??量程*10???20次/S 空走基線 ???扣除無效 ? FPD信號: ???????0,000,000uV ??????

以上檢測器的量程只可選擇輸入“7”、“8”、“9”或“10”;輸入其他數字無效，且會發警報聲提示。下同。

當ECD1被安裝時，則顯示：

ECD1量程0??基流0.05nA ?20次/S 空走基線 ????扣除無效 ECD1信號： ????????0,000,000uV

當ECD2被安裝時，則顯示：

ECD2量程0?基流0.05nA ?20次/S 空走基線 ????扣除無效 ECD2信號: ??????????0,000,000uV

ECD檢測器的量程只可選擇輸入“0”或“1”。“0”表示保持不變；“1”表示量程擴大一倍。基流可選擇輸入“0.05”、“0.1”、“0.2”、“0.5”、“1”或“2”六個數值，其他值無效。

當TCD1被安裝時，則顯示：

TCD1極性0??橋流000mA ?20次/S 空走基線 ????扣除無效 TCD1信號: ?????????0,000,000uV

????當TCD2被安裝時，則顯示：

TCD2極性0??橋流000mA ?20次/S 空走基線 ????扣除無效 TCD1信號: ?????????0,000,000uV

橋電流的選擇輸入值范圍：0～200mA。其他值無效。

“空走基線”為：在儀器進入準備狀態下且基線已經穩定（基線的漂移未超過技術指標），在未進樣時執行程序升溫，而把因程序升溫而使基線的漂移數據記錄下來。將光標停留在空走基線處按輸入鍵后，儀器將自動啟動程序升溫（程序升溫參數有效），并開始記錄基線數據；按結束鍵停止空走基線記錄。空走基線的最大記錄時間為2個小時，且被儀器存儲。存儲的空走基線數據在下一次“空走基線”命令開始時被自動更新。

“扣除有效”、“扣除無效”表示儀器在分析狀態下存儲的基線是否參與基線扣除。

注：參數的設定同3.1.1的溫度的設定。

注：極性數字只能輸入“0”或“1”，其他數字無效，“0”表示輸出的數據不變，“1”表示輸出數據改變極性，對應的譜圖會翻轉。

注：當選配控制工作站時，檢測器的采樣速率一定要設定為20次/S，以適應數據處理軟件。

注：“空走基線”、“扣除有效”、“扣除無效”僅在選配控制工作站時有效。如果將扣除設為有效，儀器內部存儲的基線數據必須是正確的基線，否則儀器的輸出為不可知的狀態。

注：TCD檢測器的使用，必須遵守“先通氣，后升溫，再電流”的原則。亦當TCD檢測器未通載氣時，千萬不可設置橋路電流，否則會損壞鎢絲！關機時，一定要先關橋流、再降溫、待TCD溫度降至室溫附近后再關載氣！

注：TCD操作時，請盡量不使用過高的電流。高電流的操作會加快鎢絲的氧化，有損檢測器的壽命。

注：為防止TCD檢測器的損壞，在本機的設計中采用橋流設定數值不被關機保存。即機器開機時TCD橋流設定數值自動為0毫安。

警告：載氣中含有氧氣時，會使TCD鎢絲的壽命縮短。載氣一定要徹底除氧！

3.1.6氣體保護、控制功能及EPC、EFC模塊的查看

氣體保護是指采用壓力傳感器或EPC模塊等技術措施，當載氣輸入壓力達不到0.05MPa時，儀器自動關閉控溫及TCD檢測器橋流等，進而防止儀器的損壞。

本儀器可以采用機械閥或EPC、EFC模塊（選配）控制氣路的流量或壓力。機械閥操作詳見：3.2 節氣體流量控制機械閥。

3.1.6.1氣體壓力、流量的查看

在油色譜分析儀開機的狀態下，按流量鍵使儀器進入氣體參數的顯示狀態。當儀器配備了傳統的機械閥作為控制氣體流量，采用電子壓力、流量傳感器（選配）測量壓力和流量時，按流量鍵則顯示如下：

N2:000.00 ??H2:000.00 ??AIR:000.00

INJ1-EFC： 色譜柱：000.0sccm ?????000.00sccm

分 ?流：000.0sccm ?????000.00sccm

吹 ?掃：000.0sccm ?????000.00sccm 分流比：1/1 ???????????1/1 ?????? 程升設置： ?????初始時間000.0min ----速率-----------保持----------時間------- 000sccm/min ?000sccm ??000.0min 000sccm/min ?000sccm ??000.0min 000sccm/min ?000sccm ??000.0min 000sccm/min ?000sccm ??000.0min

模式設置: 穩流 ??????氣體設置: 0 色譜柱：D=0.32mm ???L=015.000m 分 ?流：D=0.10mm ???L=000.040m 吹 ?掃：D=0.10mm ???L=000.040m

氣體種類：氮：0氫：1空：2氦：3

第一行顯示N2、H2、AIR的減壓閥之后的壓力。

中部是顯示進樣器1（INJ1）的設定流量、實測流量、設定分流比、實測分流比以及色譜柱程升壓力（或流量）的設定參數。

下部是進樣器1（INJ1）的工作模式、氣體種類以及色譜柱的規格參數、用于分流、吹掃的氣阻參數。

此時，按▽ ?鍵 、?△ ?鍵可以查看進樣器2（INJ2）、進樣器3（INJ3）、檢測器1（DET1）、檢測器2（DET2）等的EFC模塊參數。

檢測器EFC顯示、設置界面：

N2:000.00 ??H2:000.00 ??AIR:000.00

DET1-EFC： 氫 ?氣：000.0sccm ?????000.00sccm

空 ?氣：000.0sccm ?????000.00sccm

尾 ?吹：000.0sccm ?????000.00sccm 尾吹氣體: 0 ????? 氫 ?氣：D=0.10mm ????L=000.040m 空 ?氣：D=0.25mm ????L=000.040m 尾 ?吹：D=0.10mm ????L=000.040m

DET2-EFC： 氫 ?氣：000.0sccm ?????000.00sccm 空 ?氣：000.0sccm ?????000.00sccm 尾 ?吹：000.0sccm ?????000.00sccm 尾吹氣體: 0 ????? 氫 ?氣：D=0.10mm ????L=000.040m 空 ?氣：D=0.25mm ????L=000.040m 尾 ?吹：D=0.10mm ????L=000.040m

?

注：只有油色譜分析儀選配安裝有“電子壓力、流量測量模塊”、“EPC及EFC控制模塊”時，本項參數才有意義。

注：氣體種類、色譜柱、分流氣阻、吹掃氣阻是EFC控制模塊極其重要的參數，只有配置正確，模塊方可正常工作。分流氣阻、吹掃氣阻是儀器出廠時根據實際生產配

置的，用戶不可修改。若該項數據丟失或錯誤，請咨詢生產廠家。

注：當EFC模塊用于填充柱進樣器的顯示時，色譜柱參數無意義。

3.1.6.2電子壓力、流量測量模塊的氣體配置、動態配置參數查看

電子壓力、流量測量模塊的功能是替代傳統的指針式壓力表而采用壓力、流量傳感器測量工作氣體的壓力、流量，具有測量精確高、顯示直觀的優點。

當儀器選配了電子壓力、流量測量模塊時，在工作狀態下，按流量鍵，再按▽ ?鍵可以查看氣體保護、電子壓力、流量測量模塊的氣體配置、動態配置參數。界面如下：

氣體保護 ??N2:開???H2:開??AIR:關 氣體設置： 氮:0 ?氫:1 ?空:2 ??氦:3 01->0 ???02->1 ????03->2 ???04->3 05->0 ???06->1 ????07->2 ???08->3 09->0 ???10->1 ????11->2 ???12->3 13->0 ???14->1 ????15->2 ???16->3

動態配置： ??????關閉不用為：88 01->00 ??02->01 ??03->02 ??04->10 05->10 ??06->12 ??07->13 ??08->14 09->15 ??10->16 ??11->17 ??12->18 13->88 ??14->88 ??15->88 ??16->88 總 ??壓: 氮氣00 ?氫氣01 ?空氣02 進樣器1: 載氣10 ?分流11 ?吹掃12 進樣器2: 載氣13 ?分流14 ?吹掃15 檢測器1: 氫氣20 ?空氣21 ?尾吹22 檢測器2: 氫氣23 ?空氣 24 ?尾吹2 ??????請查看儀器配置,謹慎修改! ?????

?

氣體保護是指采用壓力傳感器或EPC模塊等技術措施，當某種氣體輸入壓力達不到0.05MPa時儀器自動關閉控溫、TCD檢測器橋流的功能。當設為“開”時，這路氣體的壓力不到0.05MPa時儀器自動關閉；當設為“關”時，這路氣體壓力將不參與氣體保護。

當油色譜分析儀沒有配備“氣體保護”的硬件時（如：沒有配備壓力傳感器或EPC模塊），設定不再有任何意義，儀器可以正常開啟，只是沒有相應的保護功能。

注：只有儀器安裝有“電子壓力、流量測量模塊”、“EPC及EFC控制模塊”時，本項參數才有意義。

警告：除非錯誤，請不要隨意更改儀器配置的參數！

3.1.6.3電子壓力、流量測量模塊的毛細管參數或氣阻的參數查看

當儀器選配了電子壓力、流量測量模塊時，在工作狀態下，按流量鍵，再按2次 ▽ ?鍵可以查看電子壓力、流量測量模塊的毛細管參數或氣阻參數。界面如下：

?

毛細柱及氣阻配置： 氣阻01：D=0.10mm ???L=000.115m 氣阻02：D=0.10mm ???L=000.115m 氣阻03：D=0.10mm ???L=000.115m 氣阻04：D=0.10mm ???L=000.115m 氣阻05：D=0.10mm ???L=000.115m 氣阻06：D=0.10mm ???L=000.115m 氣阻07：D=0.10mm ???L=000.115m 氣阻08：D=0.10mm ???L=000.115m 氣阻09：D=0.10mm ???L=000.115m 氣阻10：D=0.10mm ???L=000.115m 氣阻11：D=0.10mm ???L=000.115m 氣阻12：D=0.10mm ???L=000.115m 氣阻13：D=0.10mm ???L=000.115m 氣阻14：D=0.10mm ???L=000.115m 氣阻15：D=0.10mm ???L=000.115m 氣阻16：D=0.10mm ???L=000.115m

?

氣阻參數的“D”為毛細柱或氣阻的內孔直徑；“L”為毛細柱或氣阻的長度。由于計算的氣體流量與“D”的4次方成正比，與“L”成反比。所以這項參數的設置正確與否直接關系到計算結果是否正確。

在隨機配備的氣阻中已經過嚴格的標定、修正，該項數值不可任意修改！

當安裝或更換毛細管柱后，應查看柱子的銘牌（或咨詢毛細管柱廠家），正確輸入內徑和柱長。以免儀器計算的流量與實際不符。

“毛細柱及氣阻配置”的設定方法同3.1.1的溫度的設定。

注：該項氣阻參數為電子壓力、流量測量模塊的參數，與EFC控制模塊無關。！?

注：只有儀器安裝有“電子壓力、流量測量模塊”時，本項參數才有意義。

3.1.7執行文件、自動進樣時間、屏保、時鐘及語言的查看與設定

在油色譜分析儀開機的狀態下，按文件鍵使儀器進入時間參數的顯示狀態。如下界面所示：

?

?

?

?

?

溫度	程升	事件	流量	文件	網絡
當前執行文件：1號文件
氣體自動進樣器程序設置 自動進樣0006?次 ?間隔 008.0 分鐘 （進樣次數為9999時，為永久進樣）
屏保時間：05?分鐘 （99時為常亮） FID、FPD檢測器點火時間：0?秒 時鐘設置：10/06/21 ??????14:09:20 語言選擇：0 ?0：中文 1：English
機器編號： ?60F9-990A-4A48-485D 主板版本： ?GCM-SUN-V2-1005 顯示版本： ?GCD-SUN-V3-1005 EPC版本： ?GCF-SUN-V1-1006 DET1版本： GCT-SUN-V1-0911 DET2版本： GCT-SUN-V1-0911 DET3版本： GCF-SUN-V1-0911
等待… ????????????????????????00.00 ??10:02

?

注：參數的設定同3.1.1的溫度的設定。

在本儀器內保存8個儀器運行參數文件。您可以選用0～7號文件作為當前儀器執行的文件。當更換執行文件后，儀器會重新初始化。這需要幾秒鐘的時間。

“進樣:0006次”表示系統自動完成6次進樣；當為0次時，則不啟動自動進樣程序。此項功能僅當選配有液體自動進樣器時有效，未選配時，進樣次數必須為9999次。

“間隔:008.0分” 表示系統執行自動進樣的時間間隔。它包括自動重復執行程序升溫（在程序升溫參數有效的情況下）、外部事件時間程序（在時間程序參數有效的情況下）以及遠程啟動控制工作站軟件開始分析等。當為0分時，則不啟動自動進樣程序；

“屏保”為不按動任何鍵盤，到設定的時間自動關閉顯示屏，不影響儀器狀態。

?FID，FPD檢測器點火時間設置，也可以通過鍵盤直接操作。

“時鐘”為儀器內部的實時時鐘，分別為年/月/日 時:分:秒。時鐘的修改也可通過選配控制工作站軟件遠程修改。

注：屏保時間設定為99分鐘時為不關閉顯示屏。

注：開機時，屏保時間默認為5分鐘；當按動任一鍵盤后，實際運行的屏保時間才為設定的屏保時間。

注：顯示屏的關閉會使FID基線有10-20uV的跳動，為了不影響分析，請將關閉時間調整為合適的數值或設為99分鐘。

注：在“準備狀態下”且進樣次數和進樣間隔時間都不為0時，按動開始鍵或在選配控制工作站軟件上啟動分析后，儀器將進入“自動進樣時間”執行狀態，在狀態欄會有“INJ0001”閃爍顯示。 “INJ0001”表示儀器已經進入自動進樣狀態，且當前為第0001個樣品分析。

注：下方的機器編號是色譜分析儀自動生成的電子標簽，不可修改。版本信息是本儀器的各部件的軟件版本信息，僅顯示而不可修改。

3.1.8網絡參數的查看與設定

在油色譜分析儀開機的狀態下，按網絡鍵使儀器進入網絡參數的顯示狀態。如下界面所示：

溫度	程升	事件	流量	文件	網絡
色譜儀網絡參數 本 機 IP： ?192.168.018.202 子網掩碼： ?255.255.255.000 網 ???關： ?192.168.018.001
工作站網絡參數 本地處理IP： ?192.168.018.003 業務主管IP： ?192.168.018.199 上級主管IP： ?192.168.018.198
連接狀態
?????本地處理： ?????業務主管： ?????上級主管： ?<——> ?
等待… ???????????????????00.00 ??10:02

注：此項參數僅當選配有控制專用工作站時有效。請參照相應工作站的說明。

3.1.9計時秒表的操作

色譜分析儀設計有計時秒表（00.00）。該計時秒表在儀器執行程序升溫或時間程序時被使用。在計時秒表未被系統使用時，用戶可使用該秒表進行計時（如測量出峰時間、氣體流量等）。按秒表鍵將開始秒表計時，再按秒表鍵將結束秒表計時。

下圖為秒表界面圖：

檢1	檢2	檢3	秒表	進樣	關于
秒表功能 設置皂泡流量計讀數：50ml 實測氣體流量：000.0 ml/min
EPC&EFC調零 在斷開所有氣源 打開電源15分鐘，達到熱平衡后 調零？

?

注：參數的設定同3.1.1的溫度的設定。

注：秒表功能鍵和刪除為復合鍵，在非設置狀態下為秒表功能；設置狀態下則為刪除功能鍵。

警告：當無需EPC&EFC調零時，不要執行“調零”確認！否則將造成不可預計的測量結果！

3.1.10自動進樣器的查看與設置

“進樣器”是指儀器選配的液體自動進樣器（如：AOC-20i等）。

按進樣鍵，將進入到“進樣器”查看、設置的界面。如下圖：

檢1	檢2	檢3	秒表	進樣	關于
液體自動進樣器程序設置 次序 ?瓶號 ???進樣 ??次/瓶 間隔 1: ?002-003 ?01.0uL ?003 ?010分 2: ?000-000 ?08.0uL ?000 ?000分 3: ?000-000 ?08.0uL ?000 ?000分 4: ?000-000 ?08.0uL ?000 ?000分 ?
液體自動進樣器參數設置 自動進樣器:有 ?型號0 ?進樣口:0 進樣前溶劑清洗:000次 進樣前樣品清洗:000次 進樣后溶劑清洗:000次 泵樣次數:000次 粘度延時:00.0秒 進樣駐留:00.0秒 取樣方式:0 ?進樣針速度:0 針芯速度:0 ?啟動延時:00.0小時 狀態: ?離線空閑 當前:003-001

?

界面的上部為設置自動進樣器的批處理程序設置，如從第2號到第3號樣品瓶，每次進樣量為1微升，每樣品瓶重復做3次分析，每次分析的時間間隔為10分鐘。

界面的中部為設置自動進樣器的基本參數。

界面的下部為自動進樣器的當前狀態，如“在線”、“離線”、“空閑”、“進樣”等。當前瓶號是指在實際進樣時，自動進樣器已經執行到第幾號樣品瓶以及該樣品瓶的第幾針。

注：當沒有配備液體自動進樣器時，該項參數無意義。

注：自動進樣器的基本參數是由所配備的進樣器型號而決定的。不同型號的自動進樣器所設置的參數也略有區別，請認真翻閱所配備的自動進樣器使用說明！

警告：自動進樣器是精密的儀器，安裝使用自動進樣器，請嚴格按照其說明書操作，以免損壞！

3.1.11FID的點火操作

本儀器設計有開機自動點火功能。

開機自動點火的條件是：

☆安裝有FID檢測器。

☆儀器已調節好氫氣的流量，空氣流量按實際流量的2/3調節。

☆FID檢測器的實際溫度達到130℃以上，將自動執行點火。

☆儀器自動執行點火后，再將空氣流量調至所需值。

當達到點火條件，亦可以隨時手動點火。

FID手動點火可以在檢測器界面執行，也可以直接按鍵盤的點火鍵執行(非設置狀態為點火功能鍵，設置狀態為小數點輸入鍵)，也可以直接在控制工作站軟件里操作執行。其點火時間由“檢測器點火時長3秒”設定的時間自動控制，用戶無需干預。

注：電子點火部件為選配件，若儀器沒有安裝電子點火器，可用點火槍等點火。

注：根據實際應用情況，一般將點火時間設置為3～5秒。

警告：在儀器中設計有開機（裝有FID檢測器時）后自動點火功能，為防止電擊，不要在開機狀態下拆裝高壓放電導線！

3.2?氣體流量控制的操作?

本儀器可以采用機械閥或EPC、EFC模塊控制氣路的流量或壓力。

3.2.1機械閥控制流量的操作

?????????????????????????

載氣氣路先經穩壓閥穩壓，壓力穩定在3.5kg/cm2左右（出廠時已調整好，用戶不可自行調整！），然后經穩流閥輸出流量恒定的載氣。

調節“載氣Ⅰ”或“載氣Ⅱ”流量調節閥即可調節載氣Ⅰ或Ⅱ的流量。

調節“柱前壓”調節閥，壓力表指示相應的柱前載氣壓力。

空氣氣路經穩壓閥穩壓，結合固定氣阻輸出一定流量的空氣。在表壓0.1Mpa時流量約為400ml/min。請參照儀器附帶空氣壓力—流量曲線圖。

?

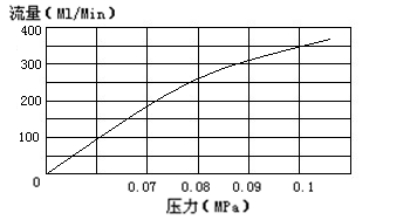

空氣壓力—流量曲線示意圖

氫氣氣路經穩壓閥穩壓，結合固定氣阻輸出一定流量的氫氣。在表壓0.1Mpa時流量約為40ml/min。請參照儀器附帶氫氣壓力—流量曲線圖。

?

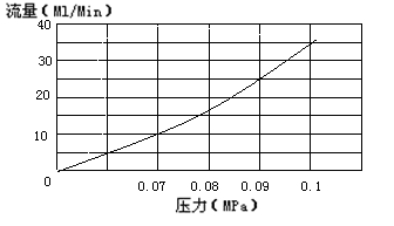

氫氣壓力—流量曲線示意圖

注：當裝有選配的電子壓力、流量測量模塊時，可直接從儀器中讀出壓力和流量數值，無需再核對上述曲線。

3.2.2EPC&EFC模塊控制流量的操作

油色譜分析儀可以選配EPC、EFC模塊控制氣路的流量或壓力。

EPC、EFC模塊操作均采用鍵盤或控制工作站數字設定。請參見相應說明。
