1.儀器現場測試接線
測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸入信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，最后將電壓測量端子UA、UB、UC接入線路引下線線路側，如圖5-1，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員安全。
儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以消除測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。
儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。零序測試時，儀器內部已經將A、B、C三相短接輸出。但電壓測試通道會測試到引線電阻，導致引起額外的誤差。 如果線路很短，為確保測試準確度，零序阻抗測試時，請嚴格按照接線圖接線。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。
2.正序參數測試接線及對端操作

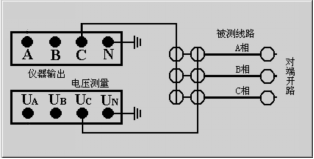

在正序電容（正序開路）測試中，被測線路對端（相對于測量端）開路，將儀器電源輸出引至被測線路測量端外側電流引下線，電壓測量輸入端接至電壓引下線，三相、兩相、單相回路的測試接線如圖5-1所示。
??
?
?
圖5-1 正序電容測試接線及對端操作示意圖
進行正序阻抗（正序短路）測試時，將對端短接接地，如圖5-2。實際測量中，由于儀器測試電源三相平衡度較高，對端完全可以接地，不會引入超過精度要求的測量誤差。這樣，可以與零序阻抗測試時的對端狀況保持一致，簡化對端操作，提高工作效率。
?
三相回路 ??????????????????????????????????兩相回路
?
單相回路
圖5-2 正序阻抗測試接線及對端操作示意圖
3.零序參數測試接線及對端操作
在零序電容（零序開路）測試中，通過儀器內部的控制回路切換測試信號連接方式，實際的測試接線相當于圖5-3所示的連接關系。零序電容測試中，測量端三相短接，儀器只輸出一相測試電源到被測線路。對端保持三相開路狀態，不影響測試準確度，與正序電容狀態一致，可以簡化對端操作，提高工作效率。
?
?
?
零序阻抗（零序短路）測試時，將對端線路短接，并可靠接至大地，如圖5-4所示，其余信號引線與零序電容測量時保持一致。
?

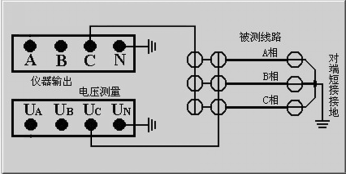

圖5-4 零序阻抗測試實際接線連接關系示意圖
4.互感測試接線及對端操作
測試兩條輸電線路間的互感時，被測線路測量端和對端三相分別短接，對端接大地，將儀器輸出C和電壓測量端子UC分別接入被測線路1的測試引下線，被測線路2的測量端引下線接入面板互感測量端子UH（UC），端子UL（UN）接大地，如圖5-5所示。
?

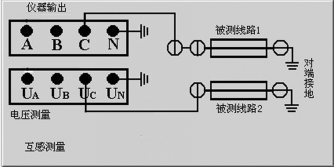

圖5-5互感測試接線示意圖
5.耦合電容測試接線及對端操作
測試兩條輸電線路間的耦合電容時，被測線路1，2的測量端和對端三相分別短接，對端不接地，被測線路1的電流引下線接至儀器輸出端C，電壓引下線接至電壓測量端UC，被測線路2的首端分別接至UN和N端，N端接大地，如圖5-6。
圖5-6的電路實際上測量的是線路1、2之間的耦合電容和被測線路1的零序電容之和，所以進行耦合電容測試前應先測量被測線路1的零序電容。
?
?

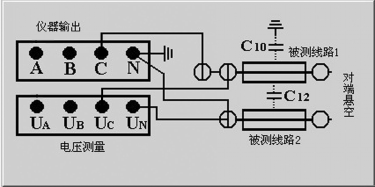

圖5-6 耦合電容測試接線示意圖
2.2 儀器軟件操作說明
輸電線路異頻參數測試系統以DSP為內核，采用320×240 液晶顯示器，旋轉鼠標操作控制，界面設計簡潔，現場操作方便。儀器可以保存2048組測試數據，配置一個USB接口，可以將測試數據通過U盤導出到PC機數據分析管理軟件系統；面板微型打印機現場直接打印測試數據，方便快捷。
?1.系統軟件啟動
儀器電源打開后，進入主界面，如圖6-1所示。檢查好測試接線后，選擇界面上提示的按鈕，進行相應的測試。
?
圖6-1 系統軟件啟動界面（主界面）
2.參數測試
2.1 測試界面介紹
在主界面中，旋轉鼠標到“正序阻抗”功能為反白顯示，按壓鼠標，彈出圖6-2對話框。
?

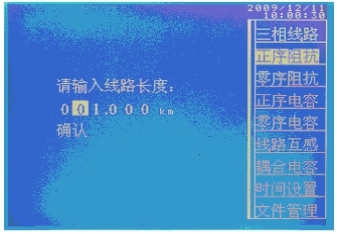

圖6-2 輸入線路長度菜單
此時提示操作者輸入線路長度，默認長度是1km。請輸入此參數，便于儀器在數據保存、打印等過程能正確輸出每公里的測試參數。點擊“確認”后，出現6-3的干擾測試界面。
?
圖6-3 ????50Hz干擾測試界面
?
圖6-4 ???47.5Hz測試界面
干擾信號測試完成后，顯示干擾信號的值，并判斷干擾信號是否超標，如果超標，儀器將退出測試流程。反之，進入47.5Hz的測試流程，如圖6-4所示。程序設定為接入測試電源后（抑制后）的干擾電壓＜250V，干擾電流＜40A。47.5Hz，試驗完成后，儀器立即轉入52.5Hz的試驗流程，如圖6-5所示。
?

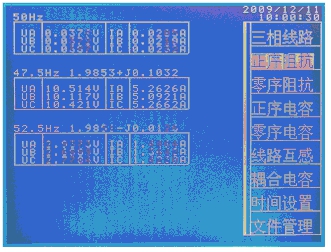

圖6-5 ???52.5Hz測試界面
兩個頻率的試驗完成后，進入降壓過程，投入保護，顯示最終的測試結果。同時，彈出“保存”、“打印”和“退出”菜單。如圖6-6所示。
?
圖6-6 ???測試完成后的菜單
顯示的測試結果有三行。第一行是測試的總阻抗；第二行是總阻抗的模和角度；第三行是每公里阻抗。電容測試完成后的現實界面如圖6-7所示。第一行顯示測試的總電容值，第二行顯示每公里電容值。
?
圖6-7 試驗結果顯示
以上介紹的是正序阻抗的測試操作及試驗流程，其它項目除了接線有差異外，操作和試驗流程類同。
2.2 ?時間設置
儀器的數據記錄依賴時間作為數據標簽。因此正確地設置時間十分必要。設置時間的界面如圖6-8所示。
第一行顯示的是日期，如：2009/11/08，表示的是2009年11月8日。第二行顯示的是時間，如：14:38:54，表示的是當前時間為14點38分54秒。
鼠標操作方法：旋轉鼠標（不按壓）移動光標，按壓鼠標（不能彈起）的同時旋轉鼠標，改變當前光標位置的數值。
輸入完成后，選擇“yes”保存設置后返回，選擇“no”不保存設置返回。
?

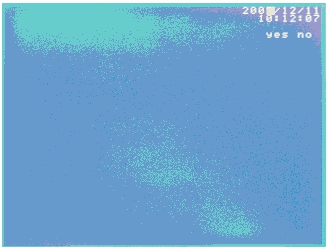

圖6-8 ??時間設置菜單
2.3 ?文件管理
文件管理有“打開”、“刪除”、“導出”等三個功能菜單。
打開：打開保存好的數據記錄，進行查看、打印。
刪除：整盤刪除存儲記錄，刪除已經導出的無用數據，便于檢索過程的簡潔明朗。
刪除前請確認數據已經成功導入到上位計算機。導出：將保存好的數據記錄復制到U盤。
?
圖6-9 ???文件管理菜單
2.3.1打開文件
在6-9的菜單下，點擊“打開”，將彈出6-10的檢索文件界面。
?

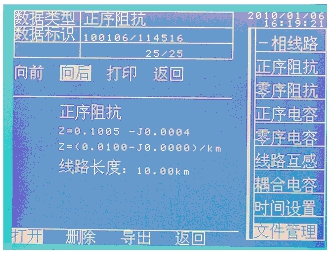

圖6-10 ??文件檢索界面
每次進入此菜單，儀器顯示的都是最后一條數據記錄。點擊“向前”搜索當前記錄的前一條記錄；同理，點擊“向后”搜索當前記錄的后一條記錄；每條記錄顯示的內容有：數據類型、數據標識（時間標簽），簡單的測試結果。
圖中第三行的“25/25”，表示總的記錄數是25個，當前的記錄是第25個。
選擇“打印”，將打印出與測試流程完全相同的測試數據。
2.3.2 ?刪除文件
點擊“刪除”功能，儀器彈出如圖6-11所示的交互界面，以免誤操作。
?

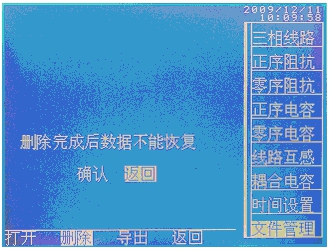

圖6-11 ??刪除文件界面
2.3.3 ?文件導出
點擊“導出”，如果沒有插入U盤，顯示如圖6-12的提示界面。反之，進入如圖6-13的操作界面。
?

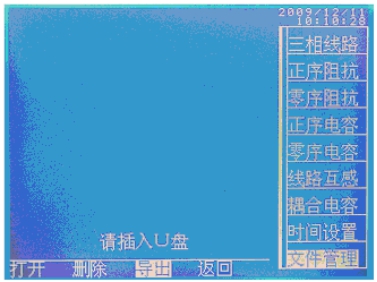

圖6-12 ?文件導出菜單1
?

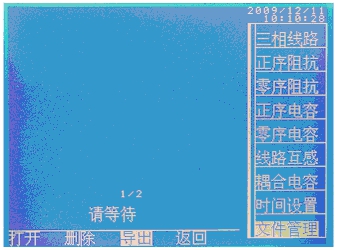

圖6-13 ?文件導出菜單2
點擊“返回”，儀器回到主菜單。菜單的第一行用于設置線路類型，電力系統一般為三相，鐵路系統一般為二相。每按壓一次，“三相”和“二相”輪流變化顯示。測試以前務必保證此設置項正確。開機默認為“三相”。至此，儀器的操作菜單全部介紹完成。
