將斷路器安秒特性測試裝置穩放置在臺面上，然后取出附件包中的大電流線將直流斷路器與儀器的背后的正負接線柱連接起來。若直流斷路器為雙聯開關，則需要用附件中的短接線將直流斷路器的一端短接起來。插上電源線，開啟儀器背后的電源開關，儀器正常開機后初始化WindowsXP操作系統，并自動運行直流斷路器安秒特性測試系統。
2.2界面介紹
?

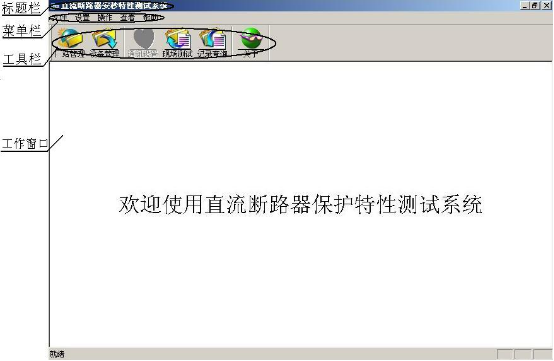

圖1 直流斷路器安秒特性測試系統主界面
如圖1所示，直流斷路器安秒特性測系統的主界面包括標題欄、菜單欄、工具欄和工作窗口。
（1）標題欄，顯示軟件的名稱。
???
???
???
????圖2 ???????????????圖3 ?????????????圖4 ?????????圖5
（2）菜單欄，單擊菜單欄的每一項都可打開下級子菜單。“文件”項下級菜單中可執行打印功能，包括打印預覽，打印設置和退出（如圖2）；“設置”項在主界面下無效，在測試界面中才可設置斷路器準備時間和通訊設置（如圖3）；“操作”項為該軟件可執行的各項功能（如圖4）；“查看”項的下級菜單可執行工具欄和狀態欄的顯示和隱藏（如圖5）；“幫助”項為該軟件的的版本號。
（3）工具欄，為該軟件的可執行的各項功能，用戶可直接點
擊工具欄上的圖標打開，也可執行菜單欄中“操作”項的下級菜單打開。
（4）工作窗口，在主界面中工作窗口為歡迎界面，當點擊工具欄上的各項功能后，工作窗口會相應的改變或彈出對話框。
2.3測試方法
????直流斷路器安秒特性測系統是集設備信息管理與現場測試為一體的系統，方便用戶管理不同廠家不同型號的直流斷路器的設備信息與詳細的測試記錄。用戶在使用本儀器測試直流斷路器時首先需要將被測斷路器的生產廠家，型號和基本參數信息添加到系統的廠站管理和設備管理中，然后在測試界面中的“廠家名稱”和“斷路器編號”里進行選擇，最后設置好測試方式和實驗電流比就可以進行測試，具體方法如下：
添加廠站信息

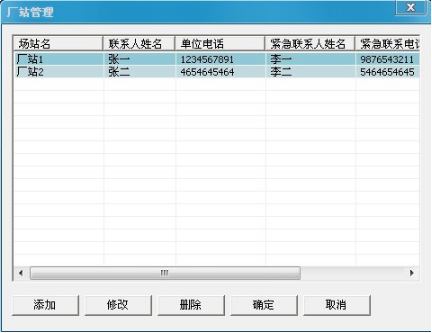

點擊工具欄上的廠站管理圖標（或點擊“操作”項下級菜單“廠站管理”）會彈出廠站管理的對話框如圖6所示，對話框內會以表格的形式顯示各廠站的信息，對話框的下方有“添加”、“修改”、“刪除”、“確定”、“取消”等操作按鈕。
?
圖6 廠站管理

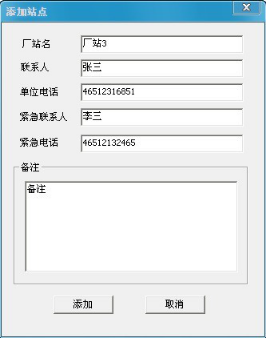

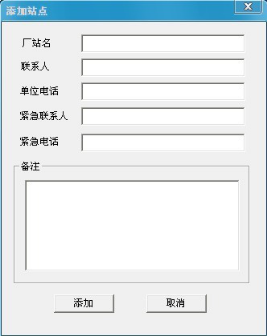

點擊“添加”按鈕會彈出如圖7所示對話框，用戶可以在對話框中填寫待測斷路器的生產廠家以及聯系人等信息如圖8所示。
?
????圖7 ???????????????????????圖8

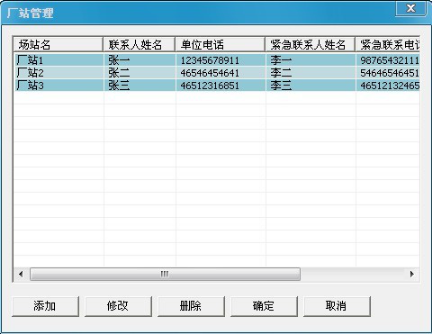

填寫完成后點擊“添加”按鈕即可完成廠站信息的添加，如圖9所示。
?
圖9
????另外在該界面中，用戶還可以對已添加的廠站信息進行修改和刪除。若用戶需要修改已存的廠站信息，首先選中需要修改的廠家，然后點擊“修改”按鈕，在彈出的對話框中對廠站信息進行修改（注意廠站名無法修改），修改完廠站信息后，點擊“修改”即保存修改后的廠站信息，點擊“取消”則不保存。若用戶需要刪除站點信息，選中一條站點信息然后點擊“刪除”按鈕在彈出的對話框中點擊“是”即可刪除，點“否”則不刪除。
添加直流斷路器型號

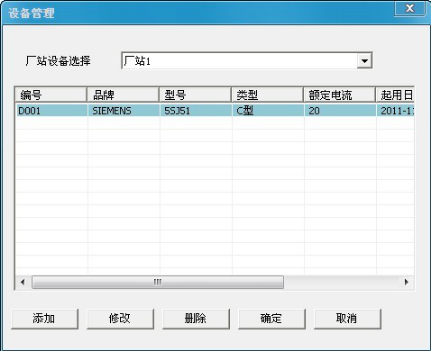

????點擊工具欄上的設備管理圖標（或點擊“操作”項的下級菜單“設備臺賬”）會彈出設備管理的對話框如圖10所示。對話框內會以表格的形式顯示設備的信息，對話框的下方有“添加”、“修改”、“刪除”、“確定”、“取消”等按鈕。
?
圖10 設備管理
點擊“廠站設備選擇”右邊的下三角按鈕，在彈出的下拉列表中選中剛添加的“廠站3”（如圖11），列表中設備信息也隨之改變，
?
圖11
??
圖12 ????????????????????圖13?

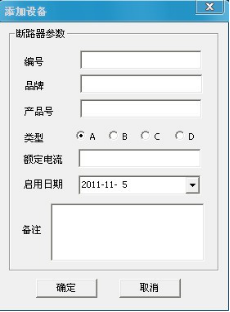

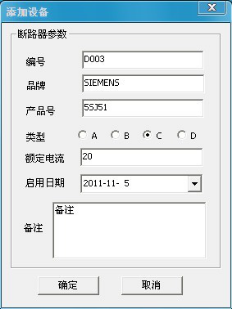

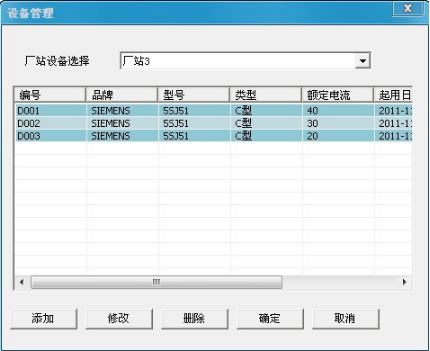

????然后點擊“添加”按鈕，在彈出的圖12的對話框中填寫設備信息。“編號”、“啟用日期”、“備注”等用戶可隨意輸入，“品牌”、“產品號”、“類型”等參數用戶則需要參照被測斷路器上的廠家給出的標注進行填寫（如圖13所示）。參數設置完成后點擊“確定”完成設備型號的添加,如圖14所示。
?
圖14
另外在該界面中用戶還可以對已添加的設備信息進行“修改”和“刪除”。若用戶需要修改設備信息，首先選中需要修改的設備編號，然后點擊“修改”按鈕，在彈出的對話框中對斷路器參數信息進行修改，修改完成后，點擊“確定”則保存修改后的設備信息，點擊“取消”不修改。用戶需要刪除設備信息，選中一條設備信息然后點擊“刪除”，在彈出的對話框中點擊“是”即可刪除，點“否”則不刪除。
