ETCR2000系列是傳統接地電阻測量技術的重大突破，廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備的接地電阻測量。

ETCR2000系列在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。

ETCR2000系列能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為ETCR2000系列測量的是接地體電阻和接地引線電阻的綜合值。

ETCR2000系列有長鉗口及圓鉗口之分，見下圖。長鉗口特別適宜于扁鋼接地的場合。

另外，ETCR2000C還能測量接地系統的泄漏電流和中性線電流。

?

1.2 規格

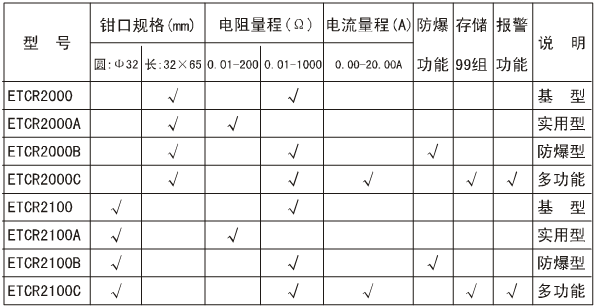

1. 系列型號

注：“√”表示有此規格。

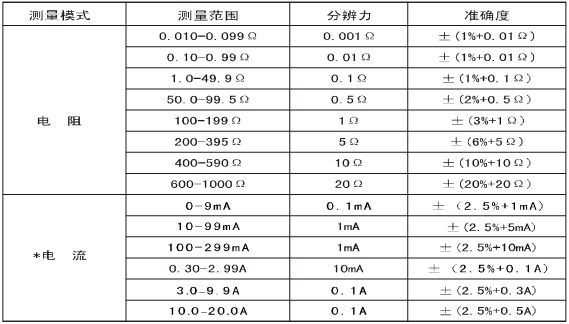

2. 量限及準確度

注：“*”僅限于ETCR2000C。

3. 技術規格

????電 ???源：?6VDC（4節5號堿性干電池）

工作溫度：-10℃-55℃
????相對濕度：10％-90％

液晶顯示器：4位LCD數字顯示，長寬47×28.5mm

鉗口張開尺寸：32mm

鉗表質量(含電池)：長鉗口1160g； 圓鉗口1120g ?????????????
????鉗表尺寸：長鉗口 長285mm、寬85mm、厚56mm
??????????????圓鉗口 長260mm、寬90mm、厚66mm

防爆產品的防爆標志：Exia Ⅱ BT3 （防爆合格證號：CE0802010）

保護等級：雙重絕緣
????結構特點：鉗口方式

量程換檔：自動

外部磁場：＜40A/m

外部電場：＜1V/m

單次測量時間：1秒

電阻測量頻率：＞1KHz

電阻測量最高分辨率：0.001Ω

電阻測量范圍：0.01-1000Ω

*電流測量范圍：0-20A

*被測電流頻率：50/60Hz

*可存儲測量數據：99組

*電阻報警臨界值設定范圍：1-199Ω

*電流報警臨界值設定范圍：1-499mA

注：“*”僅限于ETCR2000C

1.4 液晶顯示

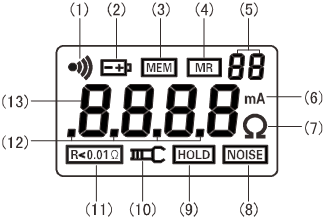

1. 液晶顯示屏

?

⑴. 報警符號

⑵. 電池電壓低符號

⑶. 存儲數據已滿符號

⑷. 數據查閱符號

⑸. 2位存儲數據組編號數字

⑹. 電流單位

⑺. 電阻單位

⑻. 雜訊信號

⑼. 數據鎖定符號

⑽. 鉗口張開符號

⑾. 電阻小于0.01Ω符號

⑿. 十進制小數點

⒀. 4位LCD數字顯示

2. 特殊符號說明：

⑴. ?鉗口張開符號，鉗口處于張開狀態時，該符號顯示。此時，可能人為扣壓扳機；或鉗口已嚴重污染，不能再繼續測量。

⑵. ?電池電壓低符號，當電池電壓低于5.3V，此符號顯示，此時不能保證測量的準確度，應更換電池。

⑶. “OLΩ”符號，表示被測電阻超出了鉗表的上量限。

⑷. “L0.01Ω”符號，表示被測電阻超出了鉗表的下量限。

*⑸. “OL A”符號，表示被測電流超出了鉗表的上量限。

*⑹. ?報警符號，當被測量值大于設定報警臨界值時該符號閃爍顯示。

*⑺. ?存儲數據已滿符號，內存數據已滿50組，不能再繼續存儲數據。

*⑻. ?查閱數據符號，在查閱數據時顯示，同時顯示所存數據的編號。

*⑼. ?雜訊信號，測量接地電阻時回路有較大干擾電流，此符號顯示，此時不能保證測量的準確度。

注：“*”僅限于ETCR2000C。

3. 顯示示例

（1）——鉗口處于張開狀態，不能測量

?

?

?

????

（2）——被測回路電阻小于0.01Ω

?

?

（3）——被測回路電阻為：5.1Ω

?

?

（4）——被測回路電阻為：2.1Ω

??????——鎖定當前測量值：2.1Ω

????

?????

（*5）——查閱存儲的第26組數據

????????——被測回路電阻為：0.028Ω

?

???

（*6）——報警功能啟動，被測電流超過設定報警臨界值

????????——電池電壓低顯示，此時不能保證測量的準確度

????????——被測量的電流為：8.40A

????????——鎖定當前顯示值

????????——作為第37組數據存儲當前鎖定值

?

?

（*7）——報警功能啟動，被測電阻超過設定報警臨界值。

????????——查閱所存第08組數據

????????——被測量的電阻為：820Ω

?

?

注：“*”僅限于ETCR2000C。

1.5功能速查表

功　能	按　鍵
開機/關機/延時關機	POWER
鎖定/解除顯示	HOLD
*退出	POWER
*電阻測量/電流測量/數據查閱模式	MODE
*鎖定/解除顯示/存儲/查看報警臨界值	SET
*報警臨界值設定/數字選擇/翻閱存儲數據	MODE/SET
*清除所有存儲數據	SET+MODE

注：“*”僅限于ETCR2000C。

第二章 ?操作使用方法

2.1 操作方法

1. 開機

開機前，扣壓扳機一兩次，確保鉗口閉合良好。

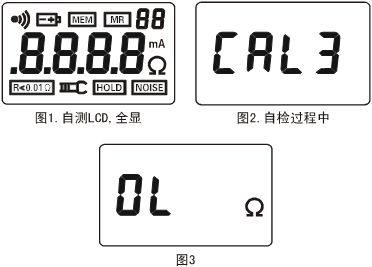

按POWER鍵，進入開機狀態，首先自動測試液晶顯示器，其符號全部顯示，見圖1。然后開始自檢，自檢過程中依次顯示“CAL6、CAL5、CAL4…CAL0、OLΩ”，見圖2。當“OLΩ”出現后，自檢完成，自動進入電阻測量模式，見圖3。

?

?

?

?

?

?

?

①自檢過程中，不要扣壓扳機，不能張開鉗口，不能鉗任何導線。

②自檢過程中，要保持鉗表的自然靜止狀態，不能翻轉鉗表，不能對鉗口施加外力，否則不能保證測量的準確度。

③自檢過程中，若鉗口鉗繞了導體回路，測量結果是不準確的，請去除導體回路重新開機。

④如果開機自檢后未出現OL，而是顯示一個較大的阻值，見圖4。但用測試環檢測時，仍能給出正確的結果，這說明鉗表僅在測大阻值時（如大于100歐）有較大誤差，而在測小阻值時仍保持原有準確度，用戶仍可放心使用。

?

?

?

⑤*ETCR2000C自檢完成顯示“OLΩ”的同時還閃爍顯示符號，見圖5。因空載電阻“OL”已超出電阻報警臨界值。

?

?

2. 關機

①鉗表在開機后，按POWER鍵關機。

②鉗表在開機5分鐘后，液晶顯示屏進入閃爍狀態，閃爍狀態持續30秒后自動關機，以降低電池消耗。在閃爍狀態按POWER鍵可延時關機，鉗表繼續工作。

③在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，再按POWER鍵關機。

④*ETCR2000C在HOLD狀態下，需先按SET鍵或POWER鍵退出HOLD狀態，再按POWER鍵關機。

⑤*ETCR2000C在設定報警臨界值狀態下，需先按POWER鍵或按SET鍵3秒退出設定報警臨界值狀態，再按POWER鍵關機。

3. 電阻測量

開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。用戶認為有必要，可以如下圖所示用隨機的測試環檢驗一下。其顯示值應該與測試環上的標稱值一致（5.1Ω）。

?

?

?

?

?

測試環上的標稱值是在溫度為20℃下的值。顯示值與標稱值相差一個字，是正常的。如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。顯示“OLΩ”，表示被測電阻超出了鉗表的上量限，見圖3。顯示“L0.01Ω”，表示被測電阻超出了鉗表的下量限，見圖6。

?

?

?

①在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。

②*閃爍顯示符號，表示被測電阻超出了電阻報警臨界值。

③*ETCR2000C在其他模式下，按MODE鍵能切換到電阻測量模式。

④*ETCR2000C在HOLD 狀態下，需先按SET鍵或POWER鍵退出HOLD狀態，再按MODE鍵能切換到電阻測量模式。

⑤*ETCR2000C在設定報警臨界值狀態下，需先按POWER鍵或按SET鍵3秒退出設定報警臨界值狀態，再按MODE鍵能切換到電阻測量模式。

4. 電流測量

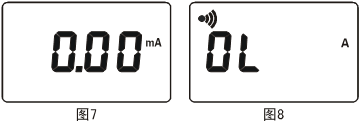

開機自檢完成，鉗表自動進入電阻測量模式，顯示“OLΩ”后，按MODE鍵，鉗表進入電流測量模式，顯示“0.00mＡ”，見圖7。此時，扣壓扳機，打開鉗口，鉗住待測導線，讀取電流值。

?

?

?

①鉗表顯示“OLＡ”，表示被測電流超出了鉗表的上量限，見圖8。

②閃爍顯示符號，表示被測電流超出了電流報警臨界值。

③在其他模式下，按MODE鍵能切換到電流測量模式。

④在HOLD 狀態下，需先按SET鍵或POWER鍵退出HOLD狀態，再按MODE鍵能切換到電流測量模式。

⑤在設定報警臨界值狀態下，需先按POWER鍵或按SET鍵3秒退出設定報警臨界值狀態，再按MODE鍵能切換到電流測量模式。

5. 數據鎖定/解除/存儲

在電阻測量過程中，按HOLD鍵鎖定當前顯示值，顯示HOLD符號，再按HOLD鍵取消鎖定，HOLD符號消失，可繼續測量。

*ETCR2000C在電阻或電流測量時，按SET鍵鎖定當前顯示值，顯示HOLD符號，同時，將此鎖定值作為一組數據依次自動編號并存儲，再按SET鍵或POWER鍵取消鎖定，HOLD符號消失，返回測量狀態。循環上述操作，能存儲50組數據。若存儲已滿，閃爍顯示MEM符號。

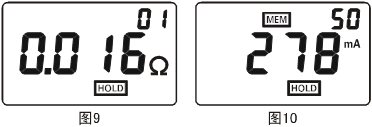

*如圖9，鎖定被測電阻0.016Ω，同時作為第01組數據存儲。

*如圖10，鎖定被測電流278mA，同時作為第50組數據存儲，此時內存已滿。

?

?

?

*在數據查閱模式下，按MODE鍵切換到測量模式，才能進行數據鎖定、存儲操作。

*在報警臨界值設定狀態下，需先按POWER鍵或按SET鍵3秒退出報警臨界值設定狀態，才能進行數據鎖定、存儲操作。

*關機后再開機，不會丟失所存數據。

6. 數據查閱

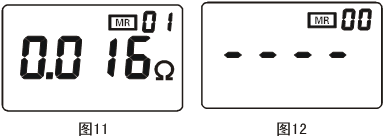

按MODE鍵進入查閱存儲數據模式，且默認顯示所存的第01組數據，見圖11。再按SET鍵，向下循環翻閱所存數據，翻閱到最后一組數據后自動返回到第01組數據。若無存儲數據，顯示見圖12。

再報警臨界值設定狀態下，需先按POWER鍵或按SET鍵3秒退出報警臨界值設定狀態，再按MODE鍵切換到查閱存儲數據模式。

?

?

?

7. 報警臨界值設定

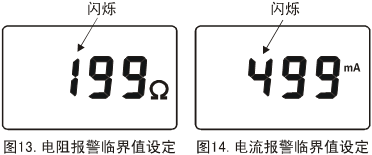

按MODE鍵進入電阻或電流測量模式，按SET鍵3秒后進入設定報警臨界值功能，此時最高位數字閃爍，先設置最高位，見圖13、圖14。按MODE鍵切換高位到低位的數字，在當前位數字閃爍時按SET鍵改變“0、1…9”的數字，各位數字設置完畢后，按SET鍵3秒確認當前設定的報警臨界值。設定成功閃爍顯示報警臨界值，然后自動回到測量模式。

?

?

?

?

設定過程中或設定成功后，按POWER鍵同樣可以退出報警臨界值設定功能，返回測量狀態。在數據查閱模式下，需按MODE鍵切換到測量模式，才能進行報警臨界值設定操作。

8. 報警臨界值查看

按MODE鍵進入電阻或電流測量模式，按SET鍵3秒后進入查看報警臨界值，其高位閃爍顯示，每次查看的是上次設定的值。再按SET鍵3秒或POWER鍵退出查看，返回測量狀態。

如圖15，上次設定的電阻報警臨界值為20Ω。

?

?

?

?

數據清除

按MODE鍵進入查閱存儲數據模式，按SET鍵+MODE鍵，自動清除所有存儲數據。即按住SET鍵不放開的同時按MODE鍵。

數據清除完畢后顯示見圖12。

在HOLD狀態下，需先按SET鍵或POWER鍵退出HOLD狀態，再按MODE鍵進入查閱存儲數據模式，然后按SET鍵+MODE鍵清除所有存儲數據。

在報警臨界值設定狀態下，需先按POWER鍵或按SET鍵3秒退出報警臨界值設定狀態，再按MODE鍵進入查閱存儲數據模式，然后按SET鍵+MODE鍵清除所有存儲數據。

注：“*”僅限于ETCR2000C。
