發布時間：2016-06-03 09:00:00 瀏覽次數：3615

華意電力是一家專業研發生產便攜式直流接地故障檢測儀的廠家，本公司生產的便攜式直流接地故障檢測儀在行業內都廣受好評，以打造最具權威的“便攜式直流接地故障檢測儀“高壓設備供應商而努力。

SC-2000B便攜式直流接地故障檢測儀是新一代測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。

本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。

發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。

SC-2000B測試儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。

SC-2000B檢測儀與國內外同類型的儀器相比具有以下優點：

1. 使用簡單。SC-2000B只需打開電源開關就可直接使用，無需別的按鍵操作。

2. 安全可靠。SC-2000B無需停浮充電機及其它一切電源，對直流系統沒有任何影響。

3. 適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。

4. 適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。

5. 攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。

6. 直流系統不斷電查找接地點，不影響系統正常工作。

7. 抗干擾能力強，克服了系統分布電容的影響。

8. 智能化充電管理，減少充電時間，延長電池壽命。

1.2?工作原理

SC-2000B便攜式直流接地故障檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。

波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。

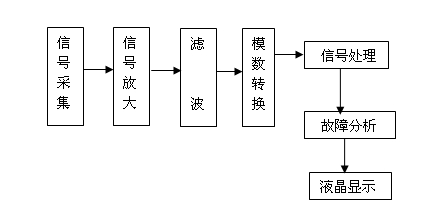

本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。

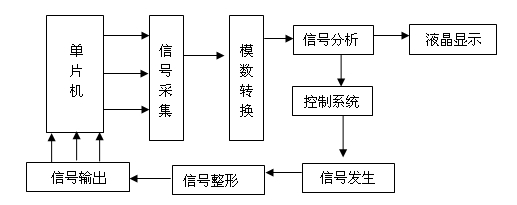

本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：

wpsC30B.tmp.jpg ?
