? 多年以來，電力系統一直實行預防性計劃檢修制度，其缺點是對于缺陷較多的設備檢修不足，對于狀況較好的設備又檢修過剩。隨著電力系統的不斷發展，電網結構日益復雜，分布范圍日益增大，繼電保護（簡稱繼保）設備的維護工作量和成本也日益增加。

1、狀態檢修的概況

1.1 狀態檢修機制

? 狀態檢修是根據先進的狀態監測和分析診斷技術提供的設備狀態信息，基于設備的使用壽命來判斷設備的異常、預測設備的故障，根據設備的健康狀態來安排檢修計劃，實施設備不定期檢修及確定檢修項目。其意義在于可以及時發現設備故障，根據設備的故障程度而采用不同的檢修策略，并合理地安排檢修時間和檢修項目，使設備狀態“可控、在控、能控”，保證電網安全經濟運行。但繼保設備狀態檢修中存在一些問題，主要有以下3點：

（1）繼保二次回路監測。二次回路是由連接各個設備的二次電纜組成，點多且分散，不易實時監視運行狀況與回路接線的正確性。

（2）繼保設備的電磁干擾監測。大量微電子元件的廣泛應用使繼保設備對電磁干擾越來越敏感，按常規試驗方法無法發現由于干擾引起的事故，設備正常運行時故障發生毫無征兆。

（3）與一次設備的檢修配合。大部分情況下，繼保設備檢修要在一次設備停電檢修時才能進行。

1.2 狀態檢修的必然要求

? 隨著新技術、新工藝的廣泛應用，一次設備的質量和性能已經得到大大提高。一次設備的狀態檢修工作已經全面開展，不停電狀態下獲取運行設備狀態參數的各種監測儀器和技術手段已經比較完善，例如變壓器在線監測裝置、斷路器在線監測裝置、超聲波探傷儀、實驗室絕緣油色譜分析儀等。由于一次設備禁止在無保護的狀態下運行，繼保設備進行檢修時，一次設備必須停運。而用戶對供電可靠性要求越來越高，一次設備的臨時停役也越來越難。繼電保護設備狀態檢修的實施，將會極大地減少一次設備的停運次數，提高供電可靠性，緩解一二次設備檢修間的矛盾。一次設備狀態檢修工作統一了設備基準檢修周期，為了更有效地發揮狀態檢修的優勢，必須對繼電保護設備狀態檢修工作制定相關標準、工作制度及評價方法，研究解決其中存在的問題，同步推進一/二次設備狀態檢修工作，進一步提高變電設備檢修的針對性。

2、狀態檢修的流程

? 繼電保護設備狀態檢修工作實行班組、工區（車間）和地（市）局三級評價體系，基本流程包括設備信息收集、設備狀態評價、風險評估、檢修決策、檢修計劃、檢修實施及績效評估。

? 設備狀態信息包括投運前信息，如出廠報告、交接報告等， 運行信息如事故、缺陷、跳閘、運行工況等，檢修信息，試驗信息，帶電檢測信息如離線檢測、在線監測等。班組在計算機輔助決策的基礎上，根據相關標準，結合實際對結果進行修正，編制狀態評價班組初評報告，暫時不能由輔助決策系統進行評價的設備采用人工評價。

3、二次回路的狀態評價

? 繼電保護設備由二次回路和保護裝置兩部分組成。微機保護裝置本身具備狀態檢修的實施基礎，但其中交流、直流、控制、信號等二次回路還不具備實時監測的條件，狀態檢修范疇如果僅僅局限在裝置本身將很難有實施推廣的基礎，對于保護的狀態檢修必須進行系統的考慮，如果保護的狀態監測環節包含交流輸入、直流、操作等二次回路，狀態檢修就有可能在實際應用中得到推廣。

3.1 二次回路紅外溫度評分

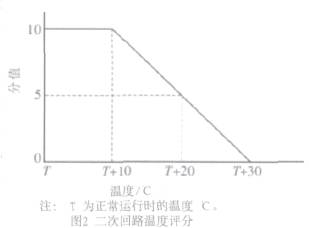

? 對保護屏端子排以及現場端子箱內端子排進行溫度測量，能在一定程度上反映二次回路的工作狀況， 度過高往往都是由于端子松動、接觸不良引起。當發現電流回路比正常溫度高2 0℃時，就要引起注意，考慮是否對電流回路進行檢查。二次回路紅外溫度評分標準按圖1 執行，以斜率計算得分。

圖1

?變電設備狀態檢修具有及時處理設備隱患、克服定期檢修的盲目性、減少人力投入等優點，從而提高了設備檢修過程中的針對性和有效性，加強了設備的綜合分析和精細化管理，從而最大限度延長了設備的壽命，提高了設備運行的可靠性，大大降低了檢修成本。
