? 變壓器檢修與安裝后必須進行試驗， 在前后二次檢修中間應對變壓器進行預防性試驗。試驗變壓器記錄必須予以保存，直至該變壓器不能再用時為止。

變壓器直流電阻測試和計算

? 測量變壓器繞組的直流電阻是一個很重要的試驗項目，其次序排在變壓器試驗項目的第二位。變壓器的直流電阻指的是每相繞組的直流電阻值， 測量直流電阻的目的是為了檢驗三相繞組內部是否存在匝間短路。因為如果變壓器內部發生相間短路，短路電流值很大，很容易將變壓器燒毀，故障表現出來的現象也很明顯，外觀很容易判斷出來。但是，如果其中一相的繞組匝間發生短路，短路電流值很小，變壓器的瓦斯保護會動作于跳閘，但變壓器外觀很難看出變壓器本身是否發生故障。通過測量每相的直流電阻， 通過三相電阻值的比較就很容易判斷出內部是否發生匝間短路：電阻值差別大，匝間短路故障的可能性很大；如果基本相近，則可以排除這種故障的可能性。根據變壓器的結構，繞組之間幾乎是依靠絕緣導線本身的絕緣介質進行絕緣的，如果絕緣處理時存在缺陷，加上變壓器負荷較大，絕緣薄弱處易造成匝間短路。因此，測量直流電阻的目的就是判斷變壓器是否發生匝間短路，便于故障處理。

? 測量變壓器線圈直流電阻的標準是：對于1600kVA 以上變壓器， 各相繞組電阻相互間的差別不應大于三相平均值的2%，無中性點引出線的繞組，線間差別不應大于三相平均值的1%，對于1600kVA 及以下的變壓器，相間差別一般不大于三相平均值的4%，線間差別一般不大于三相平均值的2%，與以前相同部位測得值比較，其變化不應大于2%。測量變壓器直流電阻與測量一般電阻不同， 變壓器繞組具有巨大的電感。測量方法包括電流、電壓表法和平衡橋法。由于電力電子測試設備技術的發前， 目前普遍采用變壓器直流電阻測試儀進行測量。變壓器直流電阻測試儀的優點為：①能夠自動選擇輸出電流且輸出電流大。②測量范圍寬（0~50Ω），能測量變壓器、互感器等感性直流電阻。③顯示器電子屏幕，顯示數據清晰易讀。因此，已經在市場上廣泛應用。

變壓器變壓比測試

? 變壓器在空載情況下， 高壓繞組的電壓U1與低壓繞組電壓U2之比為電壓比。三相變壓器的變壓比通常按線電壓計算，變壓比試驗是在變壓器一側施加電壓，用儀 表或儀器測量另一側電壓，然后根據測量結果計算變壓比。變壓比試驗的目的是檢查繞組匝數是否正確， 檢查分接開關狀況，檢查繞組有無層（匝）間金屬性短路等，為變壓器能否投入運行或并聯運行提依據?，F(xiàn)場測定電壓比的方法有電壓測量法和電橋法。

在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路、開路、連接錯誤、調壓開關內部故障或接觸故障?，F(xiàn)多采用變壓器變比測試儀進測量，其有操作簡便，功能完備，數據穩定可靠的特點。能適應各種大中小型變壓器變比組別測試的需要。試驗結果的分析判斷：

（1）各相接頭的電壓比與銘牌值相比，不應有顯著差別，且符合規律。

（2）電壓為35kV 以下者，電壓比小于3 的變壓器，其電壓比允許偏差為±1%。其余所有變壓器：額定分接電壓比允許偏差為±0.5%，其他分接的電壓比應在變壓器阻抗電壓值（%）的1/10 以內，但不得超過±1%。

變壓器絕緣電阻測試

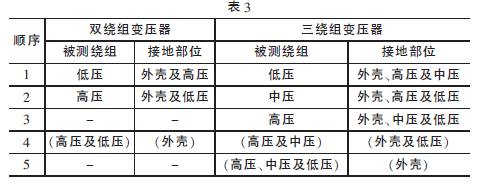

? 測量繞組絕緣電阻時， 應依次測量各繞組對地和其他繞組間絕緣電阻值。被測繞組各引線端應短路，其余各非被測繞組都短路接地。測量的順序和具體部位如表3 所示。

? 測量絕緣電阻時， 對額定電壓為1000V 以上的繞組，用2500V 兆歐表測量，其量程一般不低于1000MΩ；對額定電壓為1000V 以下的繞組，用1000V 或2500V 兆歐表測量。采用兆歐表測量， 絕緣電阻值與前一次的測量結果進行比較，應無明顯差別，在同一溫度下一般不應低于出廠試驗值的70%。絕緣電阻換算到20℃時，220kV 及其以下的變壓器不應小于800MΩ，500kV 的變壓器不小于2000MΩ，吸收比不低于1.3 或極比指數不低于1.5。變壓器的絕緣狀況判斷應盡量結合其他絕緣試驗項目，如繞組介質損耗和泄漏電流測量，綜合各個數據進行綜合分析，才能確定變壓器的絕緣情況。
