介質損耗測試儀接線方法
說明：介質損耗測試儀引出端子說明：
HV --- 儀器的測量引線高壓端（帶危險電壓）。
CX --- 正接線時試品電流輸入端。
??--儀器的接地端，使用時與大地可靠相接。
1．正接法（見圖5）
當被測試設備的低壓測量端對地絕緣時，可以采用該接線法測量。
（1）高壓屏蔽線皮接被試設備高壓端；

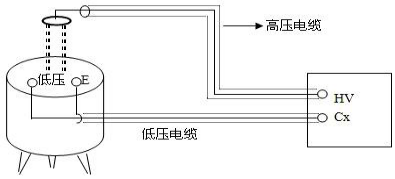

將黑色專用低壓電纜從儀器面板上的Cx端引出 ，低壓芯線接被試設備低壓端L（見圖11）；低壓屏蔽線接被試設備屏蔽端E。（試品無屏蔽端則懸空）
HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣，無法測量；
2．測量標準電容BR16，見圖4和圖5所示：
圖4為標準電容器BR16的標準接線方法，為正接線方式。
圖5為反接線方式，將標準電容BR16一端強行接地。
注意：HV插口輸出10kV危險電壓，將高壓絕緣電纜插在HV插口上
?
圖4 ?標準電容BR16正接線（非接地試品）接線法
?
圖5 ?標準電容器BR16反接線（接地試品）接線法
3．測量標準電容BR26或標準介損器DB-100等，見圖6和圖7所示：
?
圖6 標準電容正接線BR26或標準介損器DB-100等（非接地試品）接線法
?
圖7標準電容器BR26或標準介損器DB-100等反接線（接地試品）接線法
4．串級式電壓互感器：
1）常規法：采用正接法測量，見圖8所示：
?
圖8 ?常規接線法
X接地點打開，使A，X相連后接儀器HV端，低壓端所有繞組短接后接Cx端。
注意：此試驗電壓為2～3kV，并且高壓A、X短路時要注意X端引線與端子盒保持距離。
2）末端屏蔽法（正接線方式），見圖9，可施加10kV電壓，由于電壓在AX繞組的不等壓分布，電容量值比常規法要小很多。
?
圖9 ?末端屏蔽法接線
3）末端加壓法（正接線方式）見圖10所示，此方法受X點耐壓限制，只能施加2.5～3kV電壓，同樣，電容值誤差較大。
?
圖10 ?末端加壓法接線
5．套管試驗：
對于單獨的套管（未安裝到變壓器）測量導電桿對測屏的電容和介損值，高壓端HV加導電桿，CX 接測屏，用正接線法進行測量。
對于安裝到變壓器上的套管由于導電桿與繞組連接的關系，必須將A、B、C、O套管的導電桿短路接HV高壓端，Cx端接不同套管的測屏，用正接線法測量電容和介損值。
6．變壓器器身的介質損耗測量：

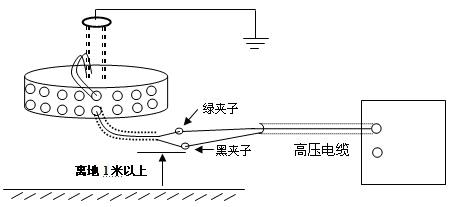

變壓器的外殼因直接接地，所以儀器用反接線方式測量。測量部位按下表進行。
注意：高壓由HV插口引出，將高壓電纜一端插入HV插口，另一端接被測線圈高壓端。Cx插口不用。
測量線圈和接地部位:
序號 |
雙線圈變壓器 |
三線圈變壓器 |
被測線圈 |
接地部位 |
被測線圈 |
接地部位 |
1 |
低壓 |
外殼和高壓線圈 |
低壓 |
外殼、高壓和中壓線圈 |
2 |
高壓 |
外殼和低壓線圈 |
中壓 |
外殼、高壓和低壓線圈 |
3 |
|
|
高壓 |
外殼、中壓和低壓線圈 |
4 |
高壓和低壓 |
外殼 |
高壓和中壓 |
外殼和低壓線圈 |
5 |
|
|
高壓、中壓和低壓 |
外殼 |
7．?dāng)嗦菲鲾嗫陔娙菰囼?yàn)：
斷口電容的介損及電容測量時，將高壓電纜和Cx測量電纜加到斷口電容兩端，用正接線方式測量。如圖14所示：
?
圖14 ?斷路器斷口電容試驗接線
8．電流互感器：
鏈?zhǔn)交虼壥浇Y(jié)構的電流互感器：這類電流互感器現場測量可按一次對二次繞組用正接線方式測量，或?qū)⒍卫@組全部接地用反接線方式進行測量。
電容型電流互感器：最外層有末屏引出端，試驗時，可采用正接線進行一次繞組相對末屏的tgδ及電容的測量。
9．測量時注意事項：
1）在試驗現場發生刮風天氣時，要人扶絕緣桿、避免高壓端接觸不良造成測試數據不穩、不對或儀器復位等現現象。
2）高壓電纜HV插口的金屬體帶10kV危險高電壓。
?
