? 華意電力是一家專業研發生產串聯諧振耐壓裝置的廠家，本公司生產的串聯諧振耐壓裝置在行業內都廣受好評，以打造最具權威的“串聯諧振耐壓裝置“高壓設備供應商而努力。

? 耐壓測試是一種破壞性的測試，它用來檢測經常發生的瞬態高壓下的產品的絕緣能力是否合格。它在一定時間內施加高壓到被測試設備以確保設備的絕緣性足夠強。

? 交流耐壓和直流耐壓都是耐壓試驗，是堅定電力設備絕緣強度的方法。

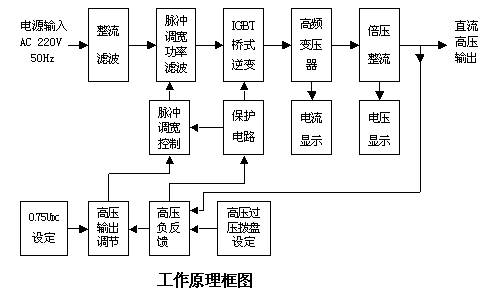

? 直流耐壓試驗

? 直流耐壓試驗電壓較高，對發現絕緣某些局部缺陷具有特殊的作用，可與泄露電流試驗同時進行。

? 直流耐壓試驗與交流耐壓試驗相比，具有試驗設備輕便、對絕緣損傷小和易于發現設備的局部缺陷等優點。與交流耐壓試驗相比，直流耐壓試驗的主要缺點是由于交、直流下絕緣內部的電壓分布不同，直流耐壓試驗對絕緣的考驗不如交流更接近實際。

? 使用直流測試電壓的其中一個好處在于在直流模式下，流過耐壓測試儀報警電流測量裝置的是真正的流過樣品的電流。采用直流測試的另一個好處在于可以逐漸的施加電壓。在電壓增加時通過監視流過樣品的電流，操作者可以在擊穿發生前察覺到。需要注意的是當使用直流耐壓測試儀時，由于電路中的電容充電，必須在測試完成后對樣品進行放電。事實上，無論是測試電源是多少，其產品特點如何，在操作產品前對其放電都是有好處的。

? 直流耐壓測試的不足在于它只能在一個方向施加測試電壓，不能像交流測試那樣可以在兩個極性上面施加電動力，而多數電子產品正式在交流電源下進行工作的。另外，由于直流測試電壓較難產生，因此直流測試比交流測試成本要高。

? 交流耐壓試驗

? 交流耐壓試驗對絕緣的考驗非常嚴格，能有效地發現較危險的集中性缺陷。它是鑒定電氣設備絕緣強度的最直接的方法，對于判斷電氣設備能否投入運行具有決定性的意義，也是保證設備絕緣水平、避免發生絕緣事故的重要手段。

? 交流耐壓試驗有時可能使絕緣中的一些弱點更加發展，因此在試驗前必須對試品先進性絕緣電阻、吸收比、泄露電流和介質損耗等項目的試驗，若實驗結果合格方能進行交流耐壓試驗。否則，應及時處理，待各項指標合格后再進行交流耐壓試驗，以免造成不應有的絕緣損傷。

? 交流耐壓測試的有點在于，它可以檢測所有的電壓極性，這更接近與實際的實用情況。另外，由于交流電壓不會對電容充電，因此大多數情況下，無需逐漸升壓，直接輸出相應的電壓就可以得到穩定的電流值。并且，交流測試完成以后，無需進行樣品放電。

? 交流耐壓測試的不足在于，如果測試中的線路中有大得Y電容，子啊某些情況下，交流測試將會誤判。大部分安全標準允許使用者在測試錢不連接Y電容，或者改為使用直流測試。直流耐壓測試在加高壓與Y電容時，不會誤判，因為此時電容不會允許任何電流通過。

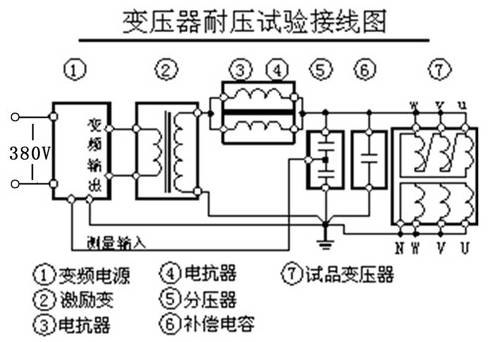

? 今天以華意電力的XZB串聯諧振裝置為例介紹一下交流耐壓裝置。

? 裝置部件介紹

? 1.1.1 電源

? 1. 380V的市電,詳細接法請務必按照。

? 2. 4.4.0勵磁變壓器接法的說明中連接!

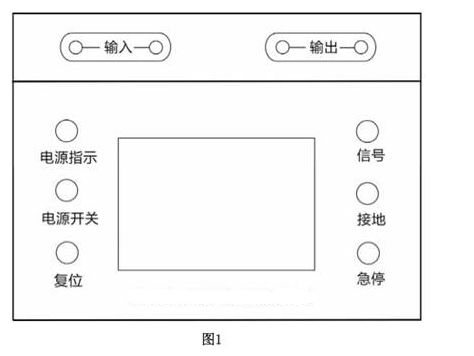

? 1.1.2 操作面板說明

? 1. 電源開關：負責計算機部分的電源供給。

? 2. 電源指示：總電源上電指示，空氣開關合上時點亮。

? 3. 復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。

? 4. 停止：發生緊急情況的應急中斷按鍵。

? 5. 信號：用于接入分壓器低壓臂，最大電壓 100V，輸入阻抗 10M。

? 6. 接地：用于系統安全接地。

? 7. 液晶顯示器：用于系統各參數、波形、菜單等的顯示。

? 8. 輸入：電源接入。10KW 以下通過中間變壓器接入，10KW 以上直接在380V電源電源的兩根火線上接入。

? 9. 輸出：調頻電源輸出至勵磁變壓器輸入。

? 10. 大容量控制臺的輸入輸出的接線柱在箱體背面的下部分。

? 1.1.3 接通電源：

? 操作箱在上電后啟動“電源開關”,“電源指示”燈亮，液晶點亮顯示。

? 注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時，建議立即與廠家聯系。當設備出現不可恢復性故障時，請不要自行拆卸儀器。

? 1.2.0 觸摸屏顯示器：

? 調頻電源的控制屏幕為全觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

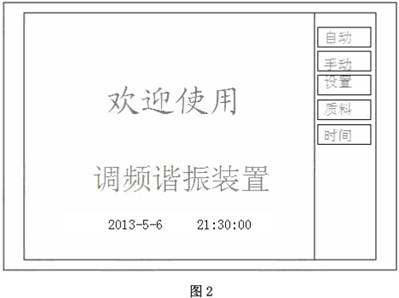

? 1.2.1 開機后，液晶的顯示界面如圖2所示。

? 1. 自動、手動：選擇試驗模式；

? 2. 設置：各種試驗參數的設置；

? 3. 資料：查看和輸出試驗記錄；

? 4. 時間：設置試驗時間；

? 1.2.2 試驗參數設置：在每次試驗前必須正確設置當次試驗是的各種參數！

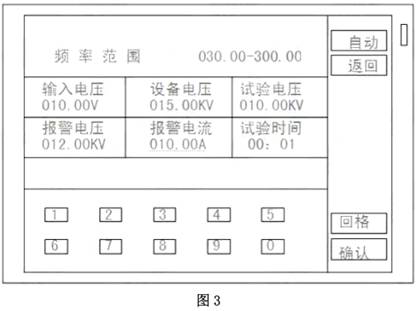

? 點擊“設置”后，液晶的顯示界面如圖 3。

? 試驗頻率：選擇自動調諧時的頻率區間，自動調諧時在此區間內掃頻。

? 1.下限頻率最高為 100HZ，上限頻率最低為 150HZ。

? 2.當第一次試驗時建議采用 30HZ～300HZ 進行掃描。

? 3.當已經知道大概頻率范圍時，可以選定在適當的頻率段掃描，以減少試驗時間。

? 輸出電壓：設置調諧時輸出電壓的初此值。

? 1. 對 Q 值較低的試品如發電機、電動機，初此值設定為 30～40V；

? 2. 對 Q 值較高的試品如電力電纜、變壓器、GIS 等，初此值設定為 10～15V。

? 試驗電壓：設置試驗電壓的最高值。

? 我們的電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，我們強烈建議你在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低 5％Ue。

? 報警電壓：設置試驗電壓的極限值，電壓超過時自動終止試驗。一般比試驗電壓高 10%。

? 報警電流：設置輸出電流的最高值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流的 2/3。

? 運行時間：設置試驗電壓的加壓時間。00:01 指試驗時間為 1 分鐘，其余的依此類推。

? 電壓比：用于設置分壓器的分壓比。一般在出廠時已經設置完畢，現場試驗時不能調整，以免計量的電壓不對。之所以在界面上保存此項，是用于在一定的時候效驗分壓器。

? 確認：移動需要設置的位置。當設置完某一參數后，點擊“設置”自動保存該參數并進入下以設置項。

? 1～0：數字鍵：選擇需要設置的數值。

? 020.00 位置：按數字時顯示需要值。

? 退格：改變設置位數。

? 返回：設置完成后返回到圖 2 界面。點擊“返回”后，保存所有設置了的參數，進入到試驗界面。

? 注意：因為你是第一次使用我們的設備，建議在進行試驗操作前仔細檢查你的當次設置是否符合試驗要求。具體做法就是在試驗前你再次點擊“設置”，進入圖3界面，依次檢查每一項參數，確認與試驗要求符合后再點擊“返回”進入待試驗的圖 2 界面。1.3 勵磁變壓器：

? 1. A1、A2 等高壓端的電壓值是根據用戶試品對象特殊設計的，不能接錯。

? 2. 一般在對試驗電壓低、電流大的試品試驗時接較低電壓端，反之接較高電壓端。

? 3.用于發電機、電動機耐壓的諧振裝置的勵磁變壓器的輸出電壓較高，在使用時請盡可能將連接線與其他物體隔離。

? 4. 勵磁變壓器的接地端是保證隔離效果和安全的重要端口，必須可靠接地。

? 1.4 電容器分壓器：

? 1.我們提供的電容器分壓器是保證在不帶任何試品的情況下，可以自升壓的必備件，主要用于檢查裝置和效驗分壓器。

? 2.電容分壓器的額定電容量通常與所有電抗器串聯時的電抗值匹配，所以在沒有特殊說明的情況下，對裝置自升壓時請將所有電抗器串聯連接。
