? 斷路器是電力系統最重要的控制和保護設備，它在電網中起兩方面的作用。在正常運行時，根據電網的需要，接通或斷開電路的負載電流，這時起控制作用。而當電網發生故障時，斷路器和保護裝置及自動裝置相配合，迅速、自動地切斷故障電流，將故障部分從電網中斷開，保證電網無故障部分的安全運行，以減少停電范圍，防止事故擴大，這是起保護作用。

? 交流耐壓試驗是鑒定設備絕緣強度最有效和最直接的試驗項目。對斷路器進行耐壓試驗的目的是為了檢查斷路器的安裝質量，考核斷路器的絕緣強度。

進行斷路器耐壓試驗的設備，可根據情況采用工頻試驗變壓器或串聯諧振耐壓裝置。

? 1. 工頻試驗變壓器

? （1）電壓選擇，根據被試品的試驗電壓選用具有合適電壓的工頻試驗變壓器。試驗電壓較高時，也可采用多級串接式試驗變壓器，并檢查試驗變壓器所需壓側電壓是否與現場電源電壓、調壓器相配。

? （2）選用接觸式單相調壓器，要求：a. 波形畸變小和阻抗電壓低；b. 從零起升壓，能實現連續、平穩調壓。

? （3）保護電阻一般取0.1~0.5Ω/v，并應有足夠的熱容量和長度，與保護球隙串聯的保護電阻，其電阻值通常取1Ω/v。

? （4）選用數字式、多量程峰值電壓表。

? （5）選用相應電壓等級的電容分壓器。

? 2. 串聯諧振裝置的選擇

? （1）調感式串聯諧振耐壓試驗裝置

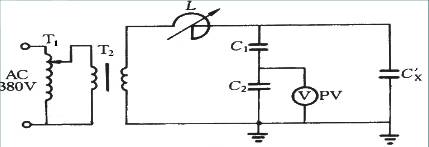

? 調感式串聯諧振耐壓試驗裝置結構原理如圖1所示。

圖1

? （2）變頻串聯諧振耐壓試驗裝置

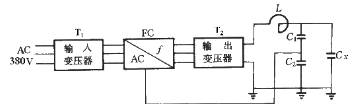

? 調頻式串聯諧振耐壓試驗裝置結構原理如圖2所示

圖2

? 3. 危險點分析及控制措施

? （1）防止高空墜落

? 使用梯子應有人扶持或綁牢，在斷路器上作業應系好安全帶。

? （2）防止高處落物傷人

? 高處作業應使用工具袋，上下傳遞物件應用繩索栓牢傳遞，嚴禁拋擲。

? （3）防止工作人員觸電

? 拆、接試驗接線前，應將被試設備對地放電。加壓前應與檢修負責人協調，不允許有交叉作業。工作人員應與帶電部位保持足夠的安全距離。試驗人員之間應口號聯系清楚，加壓過程中應有人監護并呼唱。試驗儀器的金屬外殼應可靠接地，一起操作人員必須站在絕緣墊上。

交流耐壓試驗，概括的說，就是用超過被試品耳釘電壓一定倍數的交流高電壓，來代替設備在實際運行過程中所可能承受的大氣過電壓和內部電壓，按規定對被試品絕緣作一定時間（一般為1分鐘）的試驗。它能有效地發現絕緣中的集中性缺陷，考核鑒定設備的絕緣水平。對于用工頻電壓來試驗的，就叫做工頻交流耐壓試驗。

? 交流耐壓試驗的必要性：

? 雖然交流耐壓試驗具有積累效應，但是它比較接近設備實際運行狀態，而且能提前暴露設備的一些絕緣缺陷，更能有效地發現絕緣弱點。因此它是決定設備是否能夠投入運行的鑒定性試驗。

? 所謂積累效應是指固體有機絕緣在較高的交流試驗電壓作用下，其絕緣中的一些弱點更加發展，每次試驗都對絕緣造成新的損傷積累，這種現象稱為積累效應。

? 對于直流耐壓試驗來說，雖然試驗電壓較高，也能發現一些絕緣弱點，但是由于電氣設備的絕緣大部分都是復合絕緣結構，在直流試驗電壓作用下，電壓按電阻分布，而在交流電壓作用下，則主要按電容分布，所以直流耐壓試驗的條件與設備實際運行情況不符，等效性較差。

? 而交流耐壓試壓能符合電氣設備絕緣的實際運行情況，因此，較直流耐壓試驗往往更能有效地發現問題所在。正因如此，迄今為止，工頻交流耐壓試驗，在電氣設備絕緣的各項試驗中，是一項具有決定意義的試驗。它是在前面各項絕緣試驗都已進行且檢驗合格之后，最后判斷電氣設備能否投入運行的決定性試驗。

交流耐壓試驗的目的

? 交流耐壓試驗是鑒定電氣設備絕緣強度的比較有效、直接的方法，它對判斷電氣設備能否繼續運行具有決定性意義，也是保證設備安全運行，避免發生絕緣事故的重要手段。由于交流耐壓屬于破壞性試驗項目，因此，必須嚴格按照標準的規定進行。

? 交流耐壓試驗中，最關鍵的問題就是正確選擇試驗電壓的數值。一方面要求能保持絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。一般講應考慮到以下幾個因素。

? 1、?在被試品上可能產生過電壓的數值、持續時間及其次數。如果被試品遭受到較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如果被試品可能遭受到較高的電壓，則應該適當提高試驗電壓的數值。

? 2、?電機或電器設計時采用的絕緣水平。

? 3、?設備絕緣的狀況。電機在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中的設備的試驗電壓應為出廠時的75-90%

? 4、?備品、備件和檢修力量。

? 5、?電機和電器在電力系統中重要性。
