? 華意電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。

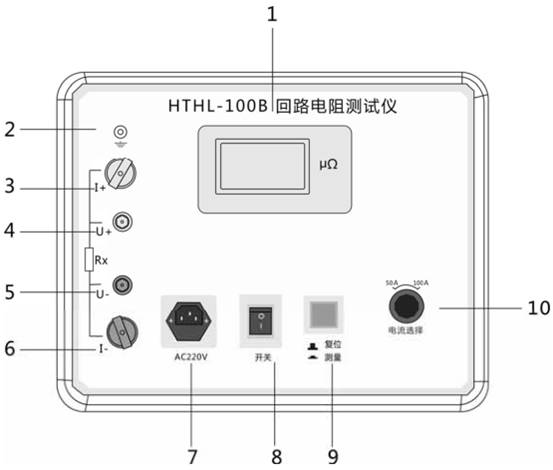

? 面板結構

面板功能介紹：

工作原理

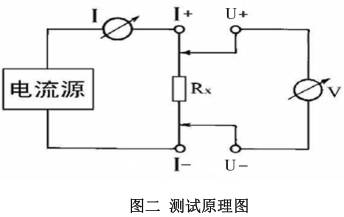

? 本儀器采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。

? 由電流源經“I+、I-”兩端口（也稱 I 型口），供給被測電阻 Rx 電流，電流的大小有電流表 I 讀出，Rx 兩端的電壓降“U+、U-”兩端口(也稱 V 型口)取出，由電壓表 V 讀出。通過對 I、U 的測量，就可以算出被測電阻的阻值。

? 產品特征

? 1、大電流：回路電阻測試儀采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。

? 2、抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。

? 3、回路電阻測試儀使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。

? 4、攜帶方便：體積小、重量輕。

?目前，接觸電阻的測量電力系統中普遍采用常規的 QJ44 型雙臂直流電橋，而這類電橋的測試電流僅 mA 級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準 SD301—88《交流 500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流 100A 的規定，以確保試驗結果準確。

? 華意電力生產的 HLY-100A 回路電阻測試儀是根據中華人民共和國最新電力執行標準 DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流 100A。可在電流 100A 的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

? 技術指標

? 1．測量范圍：1～1999μΩ

? 2. 分 辨 力：1μΩ

? 3. 測試電流：DC 100A

? 4. 測量精度：0.5%±1d

? 5. 顯示方式：電流：三位半 LCD；電阻：三位半 LCD

? 6. 工作電源：AC220V±10%，50Hz

? 7. 工作環境：溫度:-10℃～40℃；濕度：≤80%RH

? 8. 體 積：300×270×200 mm3

? 9. 重 量：5kg（不含附件）

? 用途

? HLY-100A 回路電阻測試儀適用于高壓開關接觸電阻（回路電阻）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。

? 性能特點

? 1．大電流：采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。

? 2．抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。

? 3．使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。

? 4．攜帶方便：體積小、重量輕。
