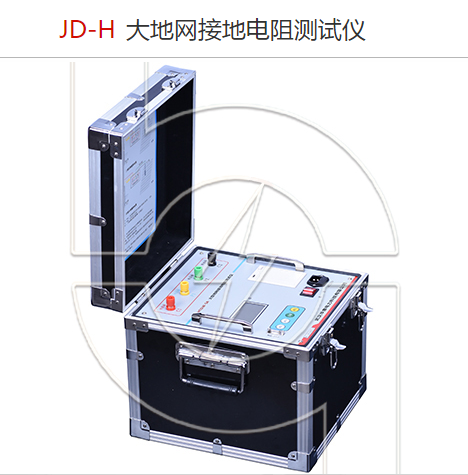

?華意電力是一家專業研發生產接地電阻測試儀的廠家，本公司生產的接地電阻測試儀在行業內都廣受好評，以打造最具權威的“接地電阻測試儀“高壓設備供應商而努力。
? 變電站接地系統的合理與否是直接關系到人身和設備安全的重要問題。隨著電力系統規模的不斷擴大，接地系統的設計越來越復雜。變電站接地包含工作接地、保護接地、雷電保護接地。工作接地即為電力系統電氣裝置中，為運行需要所設的接地；保護接地即為電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等，由于絕緣損壞有可能帶電，為防止其危及人身和設備的安全而設的接地；雷電保護接地即為為雷電保護裝置向大地泄放雷電流而設的接地。變電站接地網安全除了對接地阻抗有要求外，還對地網的結構、使用壽命、跨步電位差、接觸電位差、轉移電位危害等提出了較高的要求。?
1?變電站接地設計的必要性?
? 接地是避雷技術最重要的環節，不管是直擊雷，感應雷或其它形式的雷，都將通過接地裝置導入大地。因此，沒有合理而良好的接地裝置，就不能有效地防雷。從避雷的角度講，把接閃器與大地做良好的電氣連接的裝置稱為接地裝置。接地裝置的作用是把雷電對接閃器閃擊的電荷盡快地泄放到大地，使其與大地的異種電荷中和。?
? 變電站的接地網上連接著全站的高低壓電氣設備的接地線、低壓用電系統接地、電纜屏蔽接地、通信、計算機監控系統設備接地，以及變電站維護檢修時的一些臨時接地。如果接地電阻較大，在發生電力系統接地故障或其他大電流入地時，可能造成地電位異常升高；如果接地網的網格設計不合理，則可能造成接地系統電位分布不均，局部電位超過規定的安全值，這會給出運行人員的安全帶來威脅，還可能因反擊對低壓或二次設備以及電纜絕緣造成損壞，使高壓竄入控制保護系統、變電站監控和保護設備會發生誤動、拒動，釀成事故，甚至是擴大事故，由此帶來巨大的經濟損失和社會影響。?
2?變電站接地設計原則?
? 由于變電站各級電壓母線接地故障電流越來越大，在接地設計中要滿足R≤2000/I是非常困難的。現行標準與原接地規程有一個很明顯的區別是對接地電阻值不再規定要達到0.5Ω，而是允許放寬到5Ω，但這不是說一般情況下，接地電阻都可以采用5Ω，接地電阻放寬是有附加條件的，即：防止轉移電位引起的危害，應采取各種隔離措施；考慮短路電流非周期分量的影響，當接地網電位升高時，3～10kV避雷器不應動作或動作后不應損壞，應采取均壓措施，并驗算接觸電位差和跨步電位差是否滿足要求，施工后還應進行測量和繪制電位分布曲線。變電站接地網設計時應遵循以下原則：?
2.1?盡量采用建筑物地基的鋼筋和自然金屬接地物統一連接地來作為接地網；?
2.2?盡量以自然接地物為基礎，輔以人工接地體補充，外形盡可能采用閉合環形；?
2.3?應采用統一接地網，用一點接地的方式接地。?
3?變電站接地電阻的構成及降阻措施?
3.1?接地引線電阻，是指由接地體至設備接地母線間引線本身的電阻，其阻值與引線的幾何尺寸和材質有關。?
3.2?接地體本身的電阻，其電阻也與接地體的幾何尺寸和材質有關。
3.3?接地體表面與土壤的接觸電阻，其阻值懷土壤的性質、顆粒、含水量及土壤與接地體的接觸面積及接觸緊密程度有關。?
3.4?從接地體開始向遠處（20米）擴散電流所經過的路徑土壤電阻，即散流電阻。決定散流電阻的主要因素是土壤的含水量。?
3.5?垂直接地體的最佳埋置深度是指能使散流電阻盡可能不而又易于達到的埋置深度。決定垂直接地體的最佳深度，應考慮到三維地網的因素，所謂三維地網，是指垂直接地體的埋置深度與接地網的等值半徑處于同一數量級的接地網。?
3.6?接地體的通常設計，是用多根垂直接地體打入地中，并以水平接地體并聯組成接地體組，由于名單一接地體埋置的間距僅等于單一接地體長度的兩倍左右，此時電流流入名單一接地體時，將受到相互的限制而妨礙電流的流散，即等于增加名單一接地體的電阻，這種影響電流流散的現象，稱為屏蔽作用。?
3.7?化學降阻劑的應用,化學降阻劑機理是，在液態下從接地體向外側土壤滲出，若干分鐘固化后起著散流電極的作用。
使用工具：接地電阻測定儀1套，手捶1把。??????

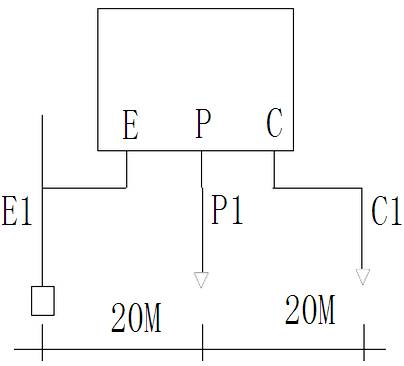

測量方法：?接地電阻測定儀測試示意圖如下：
第一步：E1接線端與被測接地極相連，沿被測接地體E1使電位探測針P1和電流探測針C1成一直線，各相距20m。?
第二步：用細導線（測定儀配備有導線）將E1、P1、C1連接于儀表相應端鈕上。?
第三步：將儀表放置水平位置上，檢查檢流計指針是否指示紅線上，否則用調零器調整它到紅線上。?
第四步：將“倍率標度”置于最大倍數，慢慢搖動發電機，同時旋動“測量標度盤”使檢流計的指針趨于紅線。?
第五步：當指針接近紅線，加快發電機的轉速度，使其達到120r/min，繼續調整“測量標度盤”，使指針指于紅線上。
第六步：如“測量標度盤”小于1時，應將“倍率標度”置于較少的倍數，再調整“測量標度盤”以求得準確讀數。?
第七步：以“測量標度盤”的讀數，乘以“倍率標度”倍數，即為所測的接地電阻值。?
注意事項：?
1．當檢流計的靈敏度過高時，可將電位探針插入土壤中淺一些；當檢流計靈敏度不夠時，可沿電位深測針和電流探測針注水使其濕潤。?
2．當接地極E1和電流探測針C1之間的距離大于20m時，電位探測針P1的位置插在離E1C1之間的直線幾米以外時，其測量誤差可以不計。當E1C1之間小于20m時，則應將電位探測針P1正確地插于E1C1的直線中間。?
