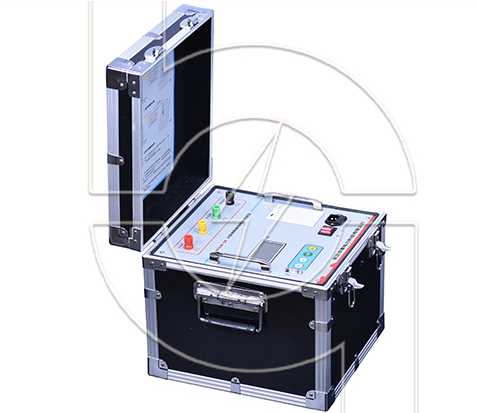

? 華意電力是一家專業研發生產接地電阻測試儀的廠家，本公司生產的接地電阻測試儀在行業內都廣受好評，以打造最具權威的“接地電阻測試儀“高壓設備供應商而努力。

? 接地網作為變電站交直流設備接地及防雷保護接地,對系統的安全運行起著重要的作用。由于接地網作為隱性工程容易被人忽視,往往只注意最后的接地電阻的測量結果。隨著電力系統的發展,故障電流的增大及微機裝置的廣泛應用,對變電站接地網設計的要求越來越高.重點對中小型變電站接地網中存在的問題進行了分析，提出了這些問題和幾點改進措施。?

1、變電站接地的問題?

1.1、阻值變大。?

? 分析其原因，可能與土壤電阻率和接地體與土壤的接觸電阻有關。土壤電阻率ρ值是接地設計和計算的重要依據，由于土地的分布千差萬別，大多數情況下土壤都是不均勻，表現在實際的土壤電阻率沿水平和垂直方向不均勻分布，并且無任何規律可言，通過地質勘探資料的各種土質和地下水位來估算土壤電阻率ρ值往往與實際出入很大。土壤的電阻率直接影響土壤的導電性，而土壤質地、溫度和水分含量對土壤電阻率有很大影響。此外，接地電阻值還與接地網與土壤的親和程度有關，早期接地體經過長期銹蝕，表面產生銹層，也導致接觸電阻增大。阻值變大將導致工頻接地短路和雷擊電流入地時電位過高，嚴重威脅設備和人身安全。

1.2、接地網的均壓問題??

? 造成均壓效果差的原因有：接地體埋深不足；接地網只采用長孔網，很少用方孔地網計算；未采用均壓帶措施；設備接地引線過長；忽略了地網的均壓和散流堯等。這些因素會造成接地網地面電位分布不均，引起跨步電壓過高。 ?

1.3、接地網與設備引線存在薄弱環節?

? 對于運行中的若干座變電站進行全面檢查和試驗發現存在的最大問題不是接地網的各項技術指標。?而是變電站內的電氣設備與接地網的連接問題，設備的接地引下線與地網焊接不良，從焊口處開路，接地網水平接地體的接頭處焊接不符合要求；而接地網與引下線經過長期銹蝕，有效截面不斷減小，當設備短路時，就不滿足現有的系統短路時熱穩定要求而熔斷，造成設備外殼所帶高壓電反擊低壓二次回路，接觸電壓威脅人身安全等問題。此外很多接地網與設備的連接只是簡單的搭接焊接，焊接防銹處理均不符合電氣裝置工程接地裝置施工及驗收規程要求。??

1.4、接地引下線及接地體的截面偏小滿足不了短路電流的熱穩定?

? 由于接地體或設備的接地引下線不能滿足短路電流熱穩定的要求，在發生接地短路時接地引下線往往被燒斷，使設備外殼上有較高的過電壓，有時會反擊到低壓二次回路使事故擴大，有的用戶就是因為設備的接地引下線截面不夠在設備發生接地短路時，高壓竄入低壓回路燒壞二次保護控制電纜，使事故擴大。?

1.5、接地裝置的腐蝕問題??

? 接地裝置的腐蝕是一個普遍存在的問題，變電站接地網最容易發生腐蝕的是接地引下線，由于腐蝕接地線不能滿足接地短路電流熱穩定的要求腐蝕接地線不能滿足接地短路電流熱穩定的要求或腐蝕接地線不能滿足接地短路電流熱穩定的要求者形成電氣上的開路，使設備失去接地。?

1.6、水平接地體的埋深不夠?

? 標準規定水平接地體要埋深0.6m以下。由于水平接地體埋深不夠，接地電阻受季節影響，尤其受土壤干濕度影響較大，由于表層土壤容易干燥。所以造成接地裝置的接地電阻不穩定，由于水平接地體的埋深不夠，就影響接地網的均壓，在發生接地短路時地面的跨步電壓較大，對巡視人員?構成威脅，上層土壤的含氧濃度高袁容易發生腐蝕袁這也是水平接地體容?易損壞的主要原因。?

2、解決措施?

2.1降低接地電阻保持整個地網電位均衡?

? 變電站接地網干線均應采用外緣閉合、內部敷設方孔型均壓帶的型式。特別是故障電流高度集中的區域，應采用加強的接地裝置，即在周圍加裝垂直接地極和水平地埋線。采取的措施：一是盡量降低接地電阻值，利用建筑基礎深的優勢，在挖建筑基礎時把接地網打在基礎以下0.2m處（基本能與地下水接觸），降低接地電阻值；二是要有效地解決均衡電位問題，減少接觸電勢、跨步電勢和轉移電勢，克服故障大電流作用下電網可能形成的高電位差。

? 根據多年的變壓器驗收經驗，變壓器竣工驗收不可忽視接地電阻的測量驗收，如果接地電阻值過高或接地線斷線故障，將給用戶造成供電異常，電器設備燒毀，給供電單位的運行管理帶來一定困難，甚至會對人身安全造成危險。電力設備試驗規程規定：100kva以下的變壓器接地點接地電阻不大于10ω，100kva以上的變壓器接地點接地電阻不大于4ω。為此我們必須了解接地電阻值過高的危害及防范措施。

1?接地電阻值過高的危害

(1)變壓器接地線接地電阻值過高，如同時伴有低壓相線絕緣損壞而接地，例如a相接地，這時變壓器接地線中將有一個電流流過，a相電壓加在大地和接地電阻上，如果接地電阻越大，那么接地電阻上的分壓就越大。這時，如果有人誤觸變壓器接地線或中性線以及變壓器外殼，人體將和接地電阻形成并聯，那么加在人體上的電壓就會很高，導致觸電。???

(2)當三相四線供電變壓器中性線接地電阻值過高或斷線時，此時由于三相負載的不平衡，變壓器中性點將發生偏移，接地點電位不為零，使得有的相電壓升高，而燒毀用電設備。???

(3)當接地電阻值過高時，同時也使變壓器避雷器接地電阻值過高。雷擊過電壓時，避雷器不能正常對地放電，致使避雷器或變壓器燒毀。???

2?變壓器接地電阻值過高的原因???

(1)接地裝置的材料不規格。由于接地體埋設不規范，安裝工藝馬虎，接地體與接地線接頭松動，大地過于干燥等，均有可能造成接地電阻值過高。???

(2)由于變壓器設計安裝時，對接地線的作用重要性認識不足，中性線截面選擇過小。另外，由于外力的破壞或接地線被盜等原因都有可能導致接地線斷線，接地電阻值過高。???

3?預防措施???

(1)嚴格施工工藝，規范接地體的埋設：???

①接地裝置一般由鋼管、角鋼、帶鋼及鋼絞線等材料制成。埋入深度應不小于0.5～0.8m。???

②接地裝置的施工。接地裝置的施工一般應和基礎施工同時進行。???

a.接地槽的深度應符合設計要求，一般為0.5～0.8m，可耕地應敷設在耕地深度以下。接地槽的寬度一般為0.3～0.4m，并應清除槽中一切影響接地體與土壤接觸的雜物。???

b.鋼管的規格及打入土壤中的深度應符合設計要求，接地體應垂直打入地中且固定，以免增加接地電阻。在山區及土壤電阻較高的地區，盡量少用管形接地裝置，而采用表面埋入方式的接地裝置。???

c.接地引下線應沿電桿敷設引下，盡可能短而直，以減少其沖擊電抗，接地引下線以支持件固定在桿塔上，支持件之間的距離在直線部分通常采用1.0～1.5m，在轉彎部分采用1.0m。

d.接地引下線除為測量接地電阻而預留的斷開處外不得有接頭，接地裝置的聯接應保證接觸可靠。接地引下線與接地體的聯接以及接地體本身之間的聯接，均采用焊接。接地引下線與為測量接地電阻而預留的斷開處的聯接均采用螺釘聯接，聯接螺釘應鍍鋅防銹。???

e.接地體敷設完畢，應回填土，不得將石塊等影響接地體與土壤接觸的雜物埋入。???

(2)在變壓器的中性線上選取適當的位置將變壓器的中性線多點重復接地。當變壓器中性線在某點斷線時，由于多點接地，中性線電流仍可經大地回到變壓器中性點，中性線的電位始終為零，每相負載的電壓始終為正常的相電壓。???

(3)在用戶電能表后裝設剩余電流動作保護器。當我們在用戶裝設了保護器后，此時如果變壓器接地點接地電阻值過高，大地電位將不再為零，這時將有一個電流經保護器、大地流入變壓器接地點，此電流將使保護器動作，而將接地點切除，防止了大地電位的升高。另外，加裝保護器后，當人接觸相線時，保護器也會動作，從而保障了人員的人身安全。
