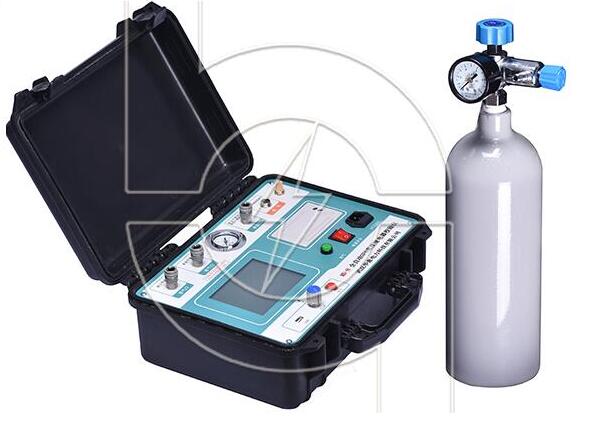

華意電力是一家專業研發生產SF6密度繼電器校驗儀的廠家，本公司生產的SF6密度繼電器校驗儀在行業內都廣受好評，以打造最具權威的“SF6密度繼電器校驗儀“高壓設備供應商而努力。

在SF6氣體檢測,對其電氣強度、滅弧功能起決定作用的要素是氣體密度,而反映氣體密度改變的首要元件是氣體密度控制器。因而密度控制器功能的好壞直接影響著斷路器的安全運轉。密度控制器在SF6斷路器中所起的作用是:1當氣體密度降低到規則的報警(補氣)壓力值時,密度控制器動作宣布報警(補氣)信號;2當氣體壓力降低到規則的閉鎖值時,密度控制器動作閉鎖分、合閘操作回路。在現場維護作業中,密度控制器動作功能的查看是一項非常重要的作業,應當導致注重。

　　然而在現場實踐作業中,存在著對密度控制器的知道注重不夠,對其動作功能的查看請求和辦法不大了解,乃至對密度控制器的動作功能多年不進行查看等景象,這是設備安全運轉重大危險。下面就筆者在實踐作業中對密度控制器的一些知道進行小結,供我們參閱。

　　1　密度控制器作業原理

　　在斷路器內氣體體積是不變的,而SF6氣體隨環境溫度及經過電流的改變,其壓力也在改變,密度則不變,故壓力表難以顯示SF6氣體密度的改變。為精確判別氣體密度的改變狀況,采用以溫度抵償原理來監測SF6氣體密度的控制器。

在其內部裝設兩只金屬波紋管3、4分別充以密度不一樣的SF6氣體,內腔5則與斷路器相通。當斷路器充以額定壓力的SF6氣體時,波紋管被緊縮,與之相連的微動開關處于打開位置,此刻滿意如下平衡關系:

　　F=(Ph-Po)S,

　　式中,F為波紋管被緊縮發生的彈力;Ph為斷路器所充SF6氣體壓力;Po為波紋管所充SF6氣體壓力;S為波紋管的截面積。

　　當斷路器內所充的SF6氣體密度因走漏而減小時,導致Ph降低。因為Po和S不變,F將減小,波紋管被拉長。當Ph降低到規則的報警值時,推進微動開關1-2動作,宣布報警;當Ph降低到規則閉鎖值時,推進微動開關3-4動作,閉鎖分、合閘回路。可見,密度控制器直接反映了SF6氣體密度的改變。

　　2　密度控制器的動作查看

　　2.1　查看請求及周期

　　對新投設備,《電氣設備交接實驗規范》中明確規則對新投運的SF6斷路器氣體密度控制器進行查看;對運轉設備,《電力設備預防性實驗規程》規則密度控制器查看時刻為:

　　a)1a～3a;

　　b)大修后;

　　c)必要時。

　　在現場運轉中,為保證斷路器的開斷才能及絕緣功能,初期通常為1a1次。

　　2.2　查看內容

　　在現場對密度控制器功能的查看首要內容有:

　　(a)報警(補氣)發動壓力值;

　　(b)閉鎖發動壓力值;

　　(c)閉鎖回來壓力值;

　　(d)報警(補氣)回來壓力值。

　　所測壓力參數應契合制造廠的請求,并應留意微動開關的發動與回來壓差應小于或等于0.02MPa,所測壓力應參照SF6氣體溫度——壓力曲線并修正到20℃時值。

　　3　密度控制器動作因素及處理辦法

　　當密度控制器動作時,首要有以下幾種因素:1密度控制器動作值呈現失誤,形成誤發信號;2因斷路器漏氣形成密度控制器宣布信號;3二次電氣接線呈現毛病;4溫度特性壓力差太大,即斷路器與波紋管內的SF6氣體因不一樣的溫度改變形成壓差增大而誤發信號。當設備在運轉中呈現密度控制器動作的狀況時,要準確判明狀況并及時采納相應措施。

　　首先應查看斷路器的壓力表值,丈量實踐溫度并對照給出的溫度壓力曲線及壓力表讀數進行對比,斷定斷路器是不是漏氣;假如斷路器未漏氣,則應查看二次電氣接線是不是呈現毛病,一起應查看密度控制器波紋管內SF6氣體與斷路器內SF6是不是有不一樣的溫度改變;如確認是密度控制器自身呈現疑問,應替換。

　　當判別為SF6斷路器漏氣時,可分為以下兩種狀況:

　　a)斷路器通常規則允許年漏氣率為1%,斷路器長時間微滲,會形成氣體壓力降低,假如是這種狀況,則按規則進行補氣。運轉中的設備在補氣時停電有艱難,則能夠帶電進行,但應防止氣體壓力進一步降低,導致閉鎖或強分呈現。

　　b)假如設備呈現氣體嚴峻走漏,應及時組織停電,使用檢漏儀找出漏點,處理后補氣至額定壓力值。

　　4　SF6氣體壓力表的有關疑問

　　現在,SF6氣體密度控制器類型對比多,但都應進行動作特性查看,查看時應使用SF6氣體密度控制儀或在斷路器上和SF6氣體壓力表合作進行。現在有些廠家(如平開LW6)在斷路器出廠時并未裝設SF6氣體壓力表,其理由是添加密封接頭簡單形成氣體走漏。這種觀念是片面的,對生產廠家而言,應提供給用戶密封杰出的商品,裝置壓力表就應采納相應措施保證其密封杰出,這才是對用戶負責的態度。對運轉單位而言,在訂購時應明確請求斷路器廠家必須裝設SF6氣體壓力表,以便在運轉中隨時監督SF6氣體壓力,這也是高壓斷電器運轉規程2.2.5的巡視查看項目之一。現在,有不少廠家采用帶溫度抵償的SF6壓力表將密度控制器器和壓力表合二為一,在現場使用中對比便利。

　　為在斷路器上查看密度控制器的動作特性,還需有合理的氣體閥門及管路,而有些廠家在斷路器出廠時未裝設合理閥門及管路,以致在現場難以查看密度控制器的動作特性,所以運轉單位在挑選斷路器時對此應加以留意。
