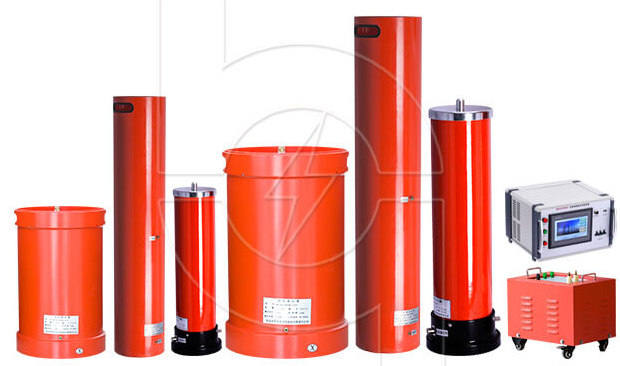

? 華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。

? 在電力系統中，需要進行交流耐壓試驗的電氣設備主要有：電力變壓器、斷路器、電流互感器、電壓互感器、隔離開關、電容器、電抗器等。通常這些設備都是獨立安裝在戶內或戶外，隨著工業經濟的發展，土地資源越來越少，為了減少電力工程建設占用的土地面積，在電力系統中大量采用GIS電氣設備。GIS把每個間隔的斷路器、隔離開關、電壓互感器、電流互感器、避雷器組合成一個單元，再把各個單元拼接成一個整體，GIS電氣設備的電容量要比單項電氣設備的電容量大很多。因此各種電氣設備的交流耐壓試驗方法是不相同的。

交流耐壓試驗方法及要求

? 1.交流耐壓試驗值

? 現場交流耐壓試驗值應為出廠試驗時施加電壓的80%。

? 2.交流耐壓試驗時間

? 施加規定的交流耐壓值，在規定的電壓值下耐壓1min。

? 3.試驗電壓的施加

? 相對地及相間的耐壓試驗：將規定的試驗電壓施加到每相主回路和外殼之間，每次一相，其他相的主回路應和接地外殼相連。

? 高壓開關斷口間的耐壓試驗：試驗電壓加到斷路器斷口間。斷口的一側與試驗電源相連，另一側與其他相導體和接地的外殼相連。

? 4.老練試驗

? 老練試驗是指對設備逐步施加交流耐壓，可以階梯式地或連續地加壓，其目的是：

? 1）將設備中可能存在的活動微粒雜質遷移到低電場區域里去，在此區域，這些微粒對設備的危險性減低，甚至沒有危害。

? 2）通過放電燒掉細小的微粒或電極上的毛刺，附著的塵埃等。

? 老練試驗的基本原則是既要達到設備凈化的目的，又要盡量減少凈化過程中微粒觸發的擊穿，還要減少對被試設備的損害，既減少設備承受較高電壓作用的時間，所以逐步升壓時，在低電壓下可保持較長時間，在高電壓下不允許長試驗耐壓。老練試驗應在現場耐壓試驗前進行，和交流耐壓試驗一起進行。

交流耐壓試驗前的準備

? 1.參數估算

? 在現場實際工作前，首先要根據試品的固有參數初步計算整個試驗中的頻率、高壓電流、高壓側功率及低壓側需要的電源功率。主要目的：一是確定被試品的頻率應在規程允許范圍內，即30Hz—300Hz間；二是合理的選擇勵磁變的變比，確定變頻操作箱、勵磁變各項參數在設備允許范圍內；三是通過計算確定低壓電源容量，以便正確選擇低壓電源變壓器及配套的低壓電器的容量。

? 2.電抗器選擇

? 先由試驗電壓確定電抗器是否串聯組合，再由電抗器電感、系統工作頻率（30～300Hz）等確定試品容量范圍。

? 1）試品試驗電壓必須保證小于或等于電抗器額定電壓，若單臺電抗器不能滿足電壓要求，可采用兩臺或兩臺以上的電抗器串聯來滿足試驗電壓。

? 2）確定試品允許試驗頻率范圍（fmin ,fmax），滿足30 Hz≤fmin≤fmax≤300Hz。

? 3）依據電抗器電感L、試品允許試驗頻率范圍（fmin? ,fmax），確定試品電容允許范圍值（Cmin，Cmax）。

?

?

? 試品與分壓器電容量之和應處于（Cmin，Cmax）之間。

? 若試品電容過大則采用電抗器并聯的方式來滿足,若試品電容過小則通過對試品進行電容補償的方式來滿足。

? 在電力系統中，需要進行交流耐壓試驗的電氣設備主要有：電力變壓器、斷路器、電流互感器、電壓互感器、隔離開關、電容器、電抗器等。介紹了電氣設備交流耐壓的試驗方法和要求，以及在進行交流耐壓試驗前要準備的工作。
