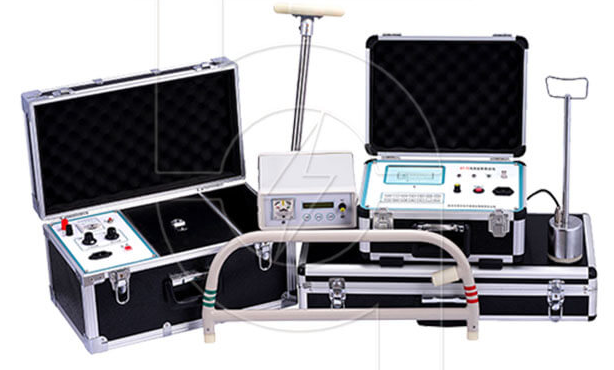

? 華意電力是一家專業研發生產電纜故障的廠家，本公司生產的電纜故障設備在行業內都廣受好評，以打造最具權威的“電纜故障“高壓設備供應商而努力。

? 電力電纜具有可靠性高、安全系數高、節省空間等優點，在電力電纜運行過程中，由于絕緣變質老化、過熱擊穿、過電壓擊穿、外力破壞、電化學腐蝕、絕緣進水受潮、附件質量等原因，會產生不同種類的故障，需要對故障進行分析來確定產生故障的具體位置。通過比較架空線路和電纜線路的故障分析，兩者之間有相通之處但也存在明顯的不同之處。如在故障測距方面，由于架空線路較長，其故障可以目視顯見，通過保護裝置的測距結果相對而言也較為粗略，其結果甚至可以與實際故障距離誤差達到數百米甚至上千米，但是依然可以通過線路巡視，通過判斷放電痕跡，很快查找到故障點;而電纜線路較多都不能直接查見。埋在地下或敷設在電纜溝內的電纜，一般在發生故障后無法通過巡視工作直接發現故障點，而保護裝置給出的測距結果往往誤差過大，如果測距結果相差數百米，就需要大量的開挖工作來確定故障位置，從而就失去了測距的價值，因此電纜線路要求有更為精確的故障測距精度，需要使用專門的儀器測試來判斷故障性質和進行故障定位。隨著經濟的發展，電力電纜在城市輸配電網中的應用將會越來越廣泛，而電力電纜敷設數量的增加及運行時間和負荷的不斷增長，其發生故障的頻率也會越來越大。在電力電纜發生故障后，如何快速精確地查找故障位置，組織進行搶修工作，快速恢復正常供電，對保證電力系統供電的可靠性和經濟性起著至關重要的作用。因此，對電纜故障查找方法進行更加深入研究，具有重要的意義和實用價值。

? 電纜故障性質診斷

? 電纜故障性質診斷主要目的是分辨電纜芯線是否為故障或非故障所致，初步確定故障的類型與嚴重程度，以便根據故障類型來確定對應的故障測距和精確定點方法。按故障點絕緣電阻的大小進行分類，電纜故障可分為開路故障、高阻故障和低阻故障三種類型。

? 電纜故障性質診斷通常是依據故障發生時的現象，如繼電器的動作情況來進行初步判斷，然后再進行導電和絕緣性能測量來判斷故障的類型。目前也有利用神經網絡等智能技術，根據在線電纜不同故障時的信號特征來實現故障類型識別。

? 電纜故障測距

? 電纜故障精確定位關系到故障的處理效率，其中故障測距是電纜故障能否快速排除的重要因素。國內外學者對此進行了大量數據收集及研究工作，提出各種測距方法，適用于不同故障類型，并各有優缺點。

? 測距方法的分類

? 總結己有的電纜故障測距方法，根據的不同的工作原理，可以分為行波法以及阻抗法兩種。

? 1)行波法

? 行波故障測距的研究可追溯到上個世紀的 50 年代，學者們根據電壓、電流行波在介質上上以固定的傳播速度(電力電纜中波速一般為 150-220m/s)這一特征提出了行波測距方法理論(簡稱行波法)，利用電壓、電流行波在信號輸入點與電纜故障點之間往返一次為周期時間來計算即可得到故障距離。

? 由于運用較為廣泛，行波法得到不斷發展完善，到上個世紀 90 年代新的測試技術的出現使得行波法有了更加高速的發展。目前，行波法可分為以下三種類型。

? 第一是根據行波波速和故障點產生的行波往返一次的時間來判斷故障點的距離，其中往返一次的時間是指從信號輸入端到電纜故障點之間往返的時間，這種方法原理簡單，它的特點是不會受到電纜的負荷阻抗以及電纜本身的過渡阻抗的干擾，所用的裝置也相對較少，且從理論上也可以達到準確測量。在實際應用上有脈沖電壓法及脈沖電流法。

? 第二是利用電纜故障點位置產生的第一個行波波頭，通過借助通訊通道來實現測距。它的優點是不受故障點反射波及透射波的影響，只需確定出首個行波波頭到達電纜兩端的時間即可。

? 第三是根據高頻脈沖到電纜故障點往返的時間并利用脈沖發射裝置向停運的故障電纜線路發射高頻脈沖來進行測距判斷。實際應用上有低壓脈沖反射法和二次脈沖法。行波法對于電纜故障的測距取得了較好的效果，而且具有操作原理簡單、不受電纜故障類型及電纜線路不對稱等因素影響的優點，得到了較為廣泛的使用，但其還存在著一些問題。列舉其中兩點如下:

? 第一是對反射波的識別問題，有時電力故障電纜中除故障點以外還有各種不同方式的附件會形成阻抗不匹配點，如終端接頭附件、電纜中間等情況，行波信號通過這些阻抗不匹配點時便會出現較多的透射、反射等現象，給尋找故障點反射波的判別帶來許多的干擾；

? 第二是反射波移動至測量端的用時問題，當行波的頻率越高其在電纜介質中傳播的速度葉越快，其在介質中產生的損耗也越嚴重，較快的信號衰減情況很容易導致波形的扭曲變形，因此適當?shù)拇_定反射波到達測量點的時刻，對測距的準確性至關重要。
