  諧振現象是正弦穩態電路的一種特定的工作狀態。通常，諧振電路由電容、電感和電阻組成，按照其原件的連接形式可分為串聯諧振電路、并聯諧振電路和耦合諧振電路等。

  由于諧振電路具有良好的選擇性，在通信與電子技術中得到了廣泛的應用。比如，串聯諧振時電感電壓或電容電壓大于激勵電壓的現象，在無線電通信技術領域獲得了有效的應用，例如當無線電廣播或電視接收機調諧在某個頻率或頻帶上時，就可使該頻率或頻帶內的信號特別增強，而把其他頻率或頻帶內的信號濾去，這種性能即稱為諧振電路的選擇性。所以研究串聯諧振有重要的意義。

實驗原理：

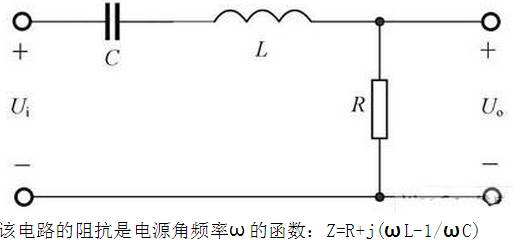

  RLC串聯電路如圖所示，改變電路參數L、C或電源頻率時，都可能使電路發生諧振。

1、 電路處于諧振狀態時的特性。

（1）、回路阻抗Z0=R,| Z0|為最小值，整個回路相當于一個純電阻電路。

（2）、回路電流I0的數值最大，I0=US/R。

（3）、電阻上的電壓UR的數值最大，UR =US。

（4）、電感上的電壓UL與電容上的電壓UC數值相等，相位相差180°，UL=UC=QUS。

2、電路的品質因數Q

電路發生諧振時，電感上的電壓（或電容上的電壓）與激勵電壓之比稱為電路的品質因數Q，即：

（3）諧振曲線。

電路中電壓與電流隨頻率變化的特性稱頻率特性，它們隨頻率變化的曲線稱頻率特性曲線，也稱諧振曲線。

在US、R、L、C固定的條件下，有

  改變電源角頻率ω，可得到響應電壓隨電源角頻率ω變化的諧振曲線，回路電流與電阻電壓成正比。從圖中可以看到，UR的最大值在諧振角頻率ω0處，此時，UL=UC=QUS。UC的最大值在ω<ω0處，UL的最大值在ω>ω0處。

  圖表示經過歸一化處理后不同Q值時的電流頻率特性曲線。從圖中（Q1<Q2<Q3）可以看出：Q值越大，曲線尖銳度越強，其選擇性就越好。

只有當Q>1/√2 時，UC和UL曲線才出現最大值，否則UC將單調下降趨于0，UL將單調上升趨于US。

  實驗電路模型分析

  串聯諧振電路如表1電路。由于電感存在損耗電阻r L ,信號源也存在內阻r。故實驗電路模型如圖2所示。

圖2 RLC串聯諧振電路模型

  實驗過程中，要求信號源的加在諧振電路的電壓始終保持不變。這是由于RLC諧振電路的阻抗是隨頻率變化的量。當信號源電動勢恒定時，顯然信號源的輸出電壓為RLC諧振電路的阻抗和信號源內阻串聯電路的分壓。由于RLC電路的阻抗隨頻率在變化，導致信號源的輸出電壓隨頻率在變化。因此，在實驗中，要求隨時調整信號源的輸出幅度，并保持信號源的加在諧振電路的電壓始終不變，就相當于給諧振電路加了一個內阻為0的理想電壓源源，簡化了電路模型。

任意一個由電阻 Ｒ 、電感 Ｌ 和電容 Ｃ 構成的無源二端網絡，當輸入電流與輸入電壓同相時電路發生諧振。對諧振現象的研究具有重大的實際意義，一方面諧振現象廣泛應用于電子技術中的選頻及濾波電路，另一方面在電力系統中發生諧振卻是非常危險的，應加以避免或抑制。

  傳統實驗電路及其諧振研究

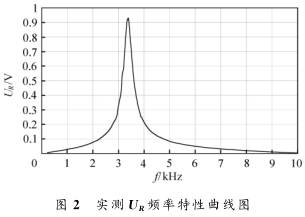

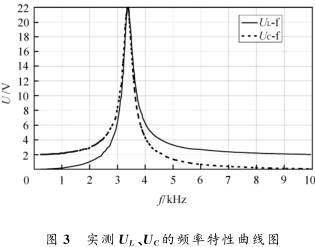

  在實驗中，信號發生器輸出電壓為２Ｖ，并保持不變，其值用晶體管毫伏表測取。不斷地、有規律地改變信號源的頻率 ｆ，則電阻 Ｒ、電感Ｌ、電容 Ｃ 兩端的電壓 ＵＲ 、 ＵＬ、ＵＣ 將會隨之改變。觀察并記錄各毫伏表讀數，當電阻電壓 Ｕ Ｒ 最大時，回路中的電流最大，電路發生串聯諧振，此時對應的信號源頻率值 ｆ ０ 就是諧振點的頻率。目前在實驗中一般要求學生找到諧振頻率ｆ０后，在小于ｆ０及大于ｆ０的頻段內各讀７、８個測量點，在坐標紙上手工描繪ＵＲ、ＵＬ、ＵＣ的頻率特性曲線。為了提高測量精度，真實反映 ＲＬＣ 串聯電路的諧振曲線特點，讀取了１００多個測量點，并利用 Ｅｘｃｅｌ軟件繪制頻率特性曲線，結果如圖２ 、圖３所示。

  由以上實驗結果可見： Ｕ Ｒ 、 Ｕ Ｌ 、 Ｕ Ｃ 的頻率特性曲線形狀與理論分析基本一致，但諧振頻率和諧振時各電壓值卻與理論計算相差較遠，除了測量誤差造成的數值偏差外，主要原因是由于實際電感存在內阻，而且當信號源頻率變化時，內阻也在不斷變化，并不等于電感箱上所標稱的阻值，即萬用表所測的阻值。另外，電容也可能存在著明顯的漏電電阻。
