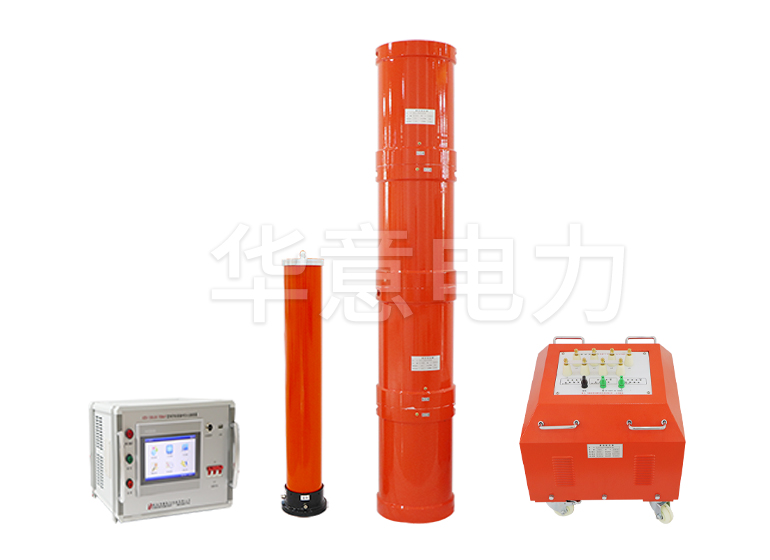

變頻串聯諧振試驗成套裝置是利用調諧電感與負荷電容使之產生串聯諧振，以獲得試驗電壓的串聯諧振試驗裝置。變頻串聯諧振試驗成套裝置由隔離變壓器、調頻調壓電源、勵磁變壓器、電抗器、電容分壓器等組成；分壓器并聯在試驗物品上，用變頻串聯諧振試驗成套裝置測量試驗物品上的諧振電壓，得到過電壓保護信號；調頻功率輸出通過勵磁變壓器耦合到串聯諧振電路，提供串聯諧振的勵磁功率.

　　各種大型電力變壓器、電力電纜、汽輪機、水輪發電機等容性設備的交流耐壓試驗，必須嚴格按照試驗程序定期進行；在工頻條件下，由于測試件的電容較大或測試電壓要求高，測試裝置的供電容量也較高。傳統的工頻耐壓裝置體積大，重量重，不易現場進行，不易組合，靈活性差。一種較好的方法是利用串聯諧振進行耐壓試驗。

　　當頻率轉換串聯諧振測試完成設置為耐壓測試時，根據計算出的頻率在初始電壓下進行頻率調制。首先，檢查接地。變頻串聯諧振試驗成套裝置必須接地良好。試驗設備的接地點與發電機鐵芯的接地點應同時接地。此外，測溫元件和發電機轉子也需要保護接地，但在啟動調頻實驗時，結果并不理想，頻率達不到工頻要求，斷電后外部接線正確，懷疑兩個電抗器的放置位置的影響，改變感應電抗值，重新調整電抗器的距離和位置，找到工頻50 Hz諧振點，啟動升壓，增加耐壓值，維持一分鐘，工頻耐壓試驗順利通過。通過這次試驗，我們?cè)诖笮透邏弘妱?dòng)機的耐壓試驗中積累了寶貴的經驗。

　　在實際應用中，發現當電壓上升到接近測試電壓時，電壓上升速度過快，且電壓波動較大，甚至?xí)?dǎo)致電壓保護作用，因此必須重新啟動測試，這對設備的安全是不利的。但是，如果電壓保護值設置過大，變頻串聯諧振試驗成套裝置不能很好地起到保護被試設備不受過電壓的作用。

　　提高變頻串聯諧振試驗成套裝置穩定性的方法有以下幾種：

　　1.從諧振頻率中選擇偏差進行試驗。我們知道，為了降低試驗變壓器的容量，Q值應盡可能大但當Q值較大時，當偏離共振頻率時，速度相對較慢。因此，我們可以在變頻串聯諧振試驗成套裝置容量允許的情況下，選擇偏離諧振頻率來升壓，從而降低電壓上升的速度。

　　2.調整回路的質量因子。從 Q=Uc/U=1/ωCR可以看出，為了減小q值，必須增大回路電阻。這樣，勵磁變壓器的輸出容量也必須增加，才能達到試驗電壓。因此，將該方法應用于變頻串聯諧振試驗成套裝置時，必須在容量允許的條件下進行。

　　3.對接地電阻的要求。接地線應可靠地與接地體連接，接地電阻小于4Ω。
