斷路器的測試是如何進行的？

　　不同的斷路器測試設備用于檢查電力系統上斷路器的運行和狀況。如何測試斷路器涉及許多不同的測試技術和測試儀類型。這將定義如何通過不同的測試工具測試斷路器，以在一系列條件或操作類型下檢查設備。了解如何使用您可能需要的不同測試裝置來測試斷路器。

　　使用不同設備進行測試：

　　要考慮如何測試斷路器，需要對斷路器本身有深入的了解：

　　1.這個怎么運作

　　2.它的公差，

　　3.先前測試的參考值，

　　4.用于比較實際結果的初始值，有時由額定時序圖定義，

　　5.制造商提供的既定設置或初始功能。

　　從這個意義上說，如何測試斷路器成為趨勢分析，因?yàn)闇y試結果并不總是確定的，但與以前的數據或結果相比才有意義。

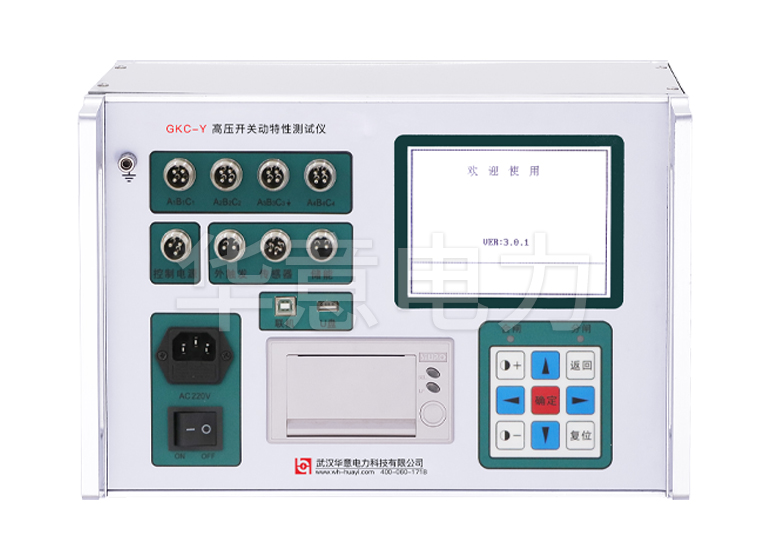

　　使用斷路器分析儀進行測試

　　斷路器不同分合閘操作的定時測試是測試斷路器的一種有效方法，不僅分析跳閘時間，而且分析不同操作中各極的基本同步性。這定義了如何通過其操作的不同模擬來測試斷路器，可以直接從斷路器分析儀發出命令，或由外部信號啟動，檢查每個極的打開或關閉時間，在單個或組合操作中，以及檢查可能導致危險的不同步的極點或失配時間之間的可能差異。如何使用斷路器分析儀測試斷路器還取決于要確認的可能問題的類型，這會導致檢查其他功能，例如可能的彈跳。

　　用微歐表測試

　　斷路器通常承受巨大的電流值。更大的接觸電阻會導致更大的損耗、低載流能力和威脅斷路器中的熱點，因此使用微歐表進行電阻測試是測試斷路器以識別和避免即將發生的問題的另一種方法。如何使用微歐表測試斷路器還需要可靠的測量和大功率的寬注入范圍，以實現更長的測試引線、更少的連接問題和更準確的測量。

　　使用大電流初級注入測試儀進行測試

　　低壓斷路器和塑殼斷路器的脫扣時間特性分析使用大電流注入進行，作為檢查整個功能的方法。如何測試這種類型的斷路器取決于其最大額定電流、跳閘保護設置以及定義過載和短路跳閘啟動水平和時間延遲的反向曲線類型；所有這些功能都必須使用適當?shù)某跫壸⑷霚y試裝置進行檢查，該測試裝置能夠模擬所需的相應大電流故障并捕捉斷路器的答案。一個易于升級功率容量的系統，可以在不同的可能情況和斷路器范圍內測試斷路器；如何測試這種斷路器還需要測試裝置的可彎曲設計以有效地實現一定的大電流工作，并且設計可以將其放置在更靠近斷路器的位置，從而通過更小的測試來降低所需的功率線索；Raptor 系統就是這種情況，它是一種模塊化且靈活的初級注入系統，可輕松快速地使其功率容量適應不同斷路器的幾個高電流額定值。
