在嘗試測量或測試 PD 之前，讓我們首先了解我們在尋找什么！

　　局部放電——什么、何地、何時？

　　局部放電是發生在電氣設備絕緣層內的微小電火花。這種放電穿過介電材料并連接外殼內的通電導體。重要的是要注意，PD 活動可以發生在電介質內的任何地方，其中材料的擊穿強度不再足以抵消系統中產生的電場強度。

　　擊穿強度表示絕緣的健康狀況。由于介電材料的裂縫、空洞、污染和其他問題，它往往會變弱，這些問題是老化、磨損或暴露于天氣因素的理想跡象。

　　如果不及時檢測和修復，這些通常發生在 2,000V 或以上電壓下的放電能夠完全侵蝕絕緣并導致意外中斷。

　　大多數中壓/高壓設備的破壞性故障是局部放電活動的結果。

　　局部放電 - 測試

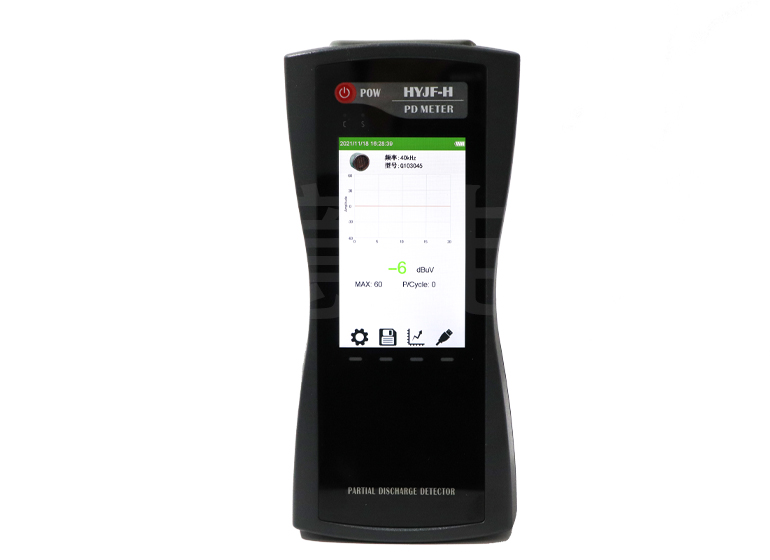

　　PD 通常持續幾納秒，以皮庫倫 (pC) 為單位進行測量。測試儀器使用電感和電容模擬傳感器的組合來捕獲這些放電、過濾噪聲、放大信號并將其轉換為數字數據，然后用于進一步的分析和決策。

　　有多種 PD 測試解決方案可滿足特定測試要求，包括但不限于：

　　1.中壓設備離線局部放電測試

　　2.中壓設備在線局部放電測試

　　3.中壓設備的連續局部放電監測

　　4.在線電纜局放監測

　　離線 PD 測試

　　通常，作為驗收測試的一部分，在新設備上進行的 PD 測試是離線完成的。該解決方案在測試特定測試條件時證明是有價值的，例如在不觸發故障的情況下在不同電壓下的應力水平。它還可以更準確地檢測故障位置，尤其是在老化的設備中。離線測試通常證明在帶電設備中成本高昂，因為它需要對設備斷電，從而導致生產和生產力損失，但可以作為計劃的預測/預防性維護計劃的一部分。

　　非侵入式在線 PD 測試

　　該解決方案非常適合中壓設備，因為它是在設備在正常電壓、操作條件和應力水平下運行時實時執行的。在線測試相對具有成本效益，因為該過程是非侵入式的（無停機時間，工作電壓無變化）、非破壞性（不嘗試觸發任何故障），并且不會使系統暴露于任何過度的電壓應力。可以使用超聲波和瞬態接地電壓 (TEV) 測量技術檢測表面和內部局部放電活動。

　　連續局部放電監測

　　可以使用在線 PD 監視器連續遠程記錄關鍵中壓設備中的 PD 活動。實時記錄和分析局部放電數據被證明是有價值的，尤其是在無人中心或老化系統的情況下。持續監控可以準確地了解設備的能力和狀態，警告任何即將發生的故障，這些故障可能需要付出高昂的代價才能糾正。

　　甚低頻 (VLF) 電纜 PD 映射

　　對于客戶可能會中斷的新安裝或現有安裝，可使用甚低頻 (VLF) 電纜 PD 映射測試設備來確定電纜狀況。該測試允許用戶準確確定 PD 幅度和沿電纜長度的位置。

　　局部放電測試——適用性

　　PD雖然是老化系統的特征，但結果沒有限制。安裝前后的測試設備可以幫助檢測因安裝不當、操作條件甚至設計錯誤引起的絕緣擊穿。它還有助于保護基線數據以供將來比較。

　　PD 測試適用于所有類型的中壓或高壓供電的電氣設備，例如：

　　1.變壓器和套管

　　2.開關設備

　　3.電機和發電機

　　4.最重要的是電纜、終端和接頭

　　我們經常沒有注意到，盡管電纜是電氣系統中的關鍵部件，但它并不屬于預定的預防性/預測性維護計劃的一部分。這部分是由于缺乏可以對電纜健康狀況提供有意義見解的測試，部分是由于擔心電纜在測試過程中必然會遭受損壞。

　　PD 測試現在提供了一種有效的方法來確定電纜的狀況和能力，確定絕緣的有效性，并防止電氣系統中任何即將發生的絕緣故障。當包含在定期維護計劃中時，它與其他測試技術（如紅外成像）一起有助于提高電氣裝置的可靠性。

　　與其他測試一樣，在安裝新設備或電纜時記錄基線值并根據需要測量和跟蹤 PD 值以確保成功執行 PD 測試非常重要。基線數據可以從制造商的測試數據（如果有）中獲得，也可以在新組件與現有系統集成之前作為驗收測試的一部分獲取。
