接地引下線導通測試裝置儀器的使用方法概述以及注意事項
發布時間：2023-03-13 13:54:00
瀏覽次數：2162
接地裝置的電氣完整性是指接地裝置中各種電氣設備、接地裝置各部分與各種設備之間的電氣連接，即DC電阻值，也稱為電導率。接地電線與接地網之間可靠有效的連接是電力設備安全運行的根本保證。在電力設備的長期運行中，接地點可能受到濕度等因素的影響，導致節點腐蝕甚至斷裂，增加接地電線與主接地網之間的連接點電阻，不能滿足電力調節的要求。因此，我們需要一個接地引下線導通儀器來檢測接地線的導通情況，以確保電力系統的正常運行。
電力設備接地引下線與接地網的可靠有效連接是設備安全運行的根本保證。接地引下線是電力設備與接地網的連接部分。在電力設備的長期運行過程中，接頭可能受到水等因素的影響，導致節點腐蝕甚至斷裂，導致接地引下線與主接地網連接點的電阻增大，不符合電力法規的要求，造成設備運行中的安全隱患，甚至導致設備無地運行。根據新頒布的《電力安全儀表預防性試驗規程》，便攜式短路接地線和個人防護接地線應定期進行成組DC電阻試驗。

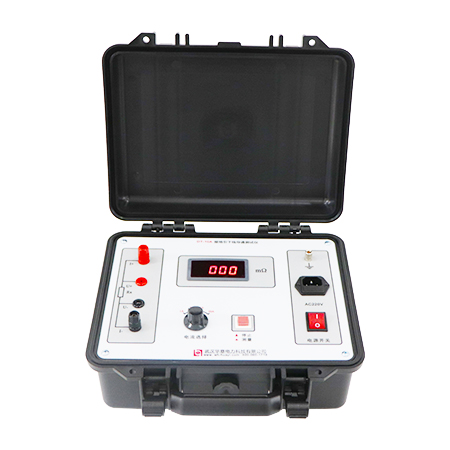

接地引下線導通測試儀是一種管理自動化程度高的便攜式測試儀，專門用于測量攜帶式短路接地線和學生個人信息保護接地線的DC電阻。該儀器可采用高性能單片機內部控制，可實現系統測試分析過程更加智能化，操作方法簡單方便，精度高，測試速度快，復測性好，讀數直觀。是符合規定要求的理想專用儀器，大大方便了試驗研究項目的開展，提高了企業的工作效率。本產品符合國家標準GB6587-86“電子測量儀器環境試驗通用大綱”和GB6593-86“電子儀器質量檢定規程”的要求。
接地線引線通電測試儀的操作方法及注意事項
操作方法：
1、在分析儀器使用情況之前，先插上電源線，打開管理系統的工作電源控制開關；
2、首先，找出一個很好的參考點與接地網連接(我們可以通過測量系統的接地網接地電阻找到自己的參考點)；
3、使用儀器提供的兩根測量線(50m,5m)，將大小端子(共4個)插入儀器的端子(注意：粗線端子插入電流端子，細線端子插入電壓端子，顏色為紅色和黑色)；
4、短線(5米)自帶一端通過夾子與基準點連接，線盤(50米)夾子的一端與被測點連接良好；
5、打開測量開關，數據穩定后即可獲得測量結果；
注意事項：
1、應該使用配備儀器的標準測量線，并且必須按照正確的布線方法連接：電流和電壓布線必須是臨時的(顏色對應)；
2、測量前，應對被測點表面的參考點和氧化層進行處理；
3、如果表頭顯示的數據在測試過程中不穩定，則可能是連接點松動或線夾接觸不良，因此氧化層被去除；
4、在社會穩定之后，數據信息不應該長時間按下測量鍵；
5、儀器應該儲存在通風干燥的環境中，以免下雨；
接地導通測試裝置是我們電力行業保證電力系統正常運行所必需的測試儀器。我們需要熟悉以上一般的操作方法和注意事項，才能更好地做好電力日常工作。
