發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。
電流互感器誤差測試儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。
1.2 HGQL-H 電流互感器現場測試儀主要特性
1. 本產品同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。
2. 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3. 本產品內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4. 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5. 測量范圍寬，可以至5A/5A~25000A/5A或25A/1A~5000A/1A。
6. 具有電流互感器變比、二次繞組內阻測試功能。
7. 采用640×480高分辨率大屏幕液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8. 采用精準的軟件算法，測量數據的準確性進一步提高。
9. 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10.自動對測試數據進行化整，并判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。
11. 直接出具現場檢定結論，合格或不合格。
12. 大規模存貯器可存儲現場測試數據多達1000條。帶有打印機，可以現場打印測試數據。
13. 采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
1.3 HGQL-H 電流互感器現場測試儀技術指標
1.電流互感器誤差測量部分
①整機準確度：被測電流互感器誤差限值的1/3
②測試范圍：5A/5A~25000A/5A或25A/1A~5000A/1A
二次電流為5A的互感器額定一次電流范圍 |
|
5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 |
|
50 | 60 | 75 | 100 | 150 | 200 | 250 | 300 |
|
400 | 500 | 600 | 750 | 800 | 1000 | 1200 | 1250 |
|
1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 7500 |
|
10000 | 12500 | 15000 | 20000 | 25000 |
|
|
|
|
二次電流為1A的互感器額定一次電流范圍 |
25 | 30 | 40 | 50 | 60 | 75 | 100 | 150 |
200 | 250 | 300 | 400 | 500 | 600 | 750 | 800 |
1000 | 1200 | 1250 | 1500 | 2000 | 2500 | 3000 | 4000 |
5000 |
|
|
|
|
|
|
|
注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至25000A/1A。
其它末在表中出現的電流互感器變比的測試方法如下：
使用等安匝法測試電流互感器，例如：需測試8000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為4000即可。此種測試方法不影響互感器測試數據的有效性。
同理其它變比使用以下處理方法：
額定一次（A） | 穿心匝數 | 儀器一次電流（A） |
80 | 2 | 40 |
120 | 2 | 60 |
8000 | 2 | 4000 |
12000 | 2 | 6000 |
③被測電流互感器工作范圍： 1%～120%
④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0
⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
⑥電阻、導納測量誤差≤5.0%
測量范圍： R：0.00Ω～20.0Ω
Y：0.000mS～100.0mS
2. 電壓互感器校驗儀部分
①基本誤差：
同相分量： DX=±（X×2%+Y×2%±2個字）
DY=±（X×2%+Y×2%±5個字）
“X”、“Y”——儀器的顯示值
“5個字”——儀器的量化誤差
百分表： 1級 。
測量范圍： f: 0.0000%～200.0%
δ： 0.000mS～999.9mS
②額定工作電壓：100/3V、100/√3V、100V
③被測電壓互感器工作范圍： 20％～120％
3.儀器消耗功率：20VA
4.儀器準確度等級：0.05S級
5.最大外形尺寸L′W′H：46′35′13.5(cm)
6.重量:10kg
1.4 面板說明

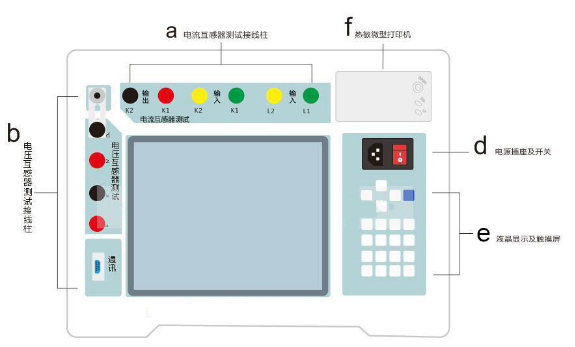

1. 面板簡介,如圖
a.電流互感器測試接線柱：
有K1、K2（輸出），K1、K2（輸入），L1、L2（輸入）接線端子。
b.電壓互感器測試接線柱：有a、x、k、d及
接線端子。
c.操作鍵盤。
d.電源插座及開關（注：電源插座中請使用2A保險絲）。
e.液晶顯示及觸摸屏。
f.熱敏微型打印機
（注：請使用熱敏紙打印，熱敏紙規格：紙寬57.5±0.5mm，內裝直徑小于40mm，外裝直徑小于80mm）。
