測量使用說明
1、開關機說明
持續按按鍵儀器進入如下畫面；

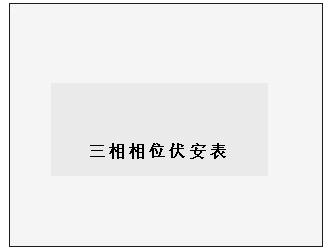

           圖一、開機畫面
繼續按鍵3秒儀器進入真正開機狀態，儀表會發出“滴”響聲，證明儀表已開機這時放開按鍵。

2、測量界面說明
開機儀表自動進入測量界面如下：

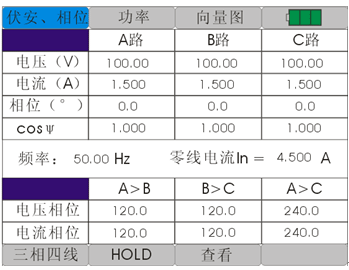

         圖二、伏安相位測量界面
    如果測量方式選擇三相三線，用觸摸筆輕觸圖標三相四線圖標會變成三相三線，相同操作可實現單相測量。本儀表具有數據保持和保存功能，輕觸HOLD圖標，圖標顏色由灰色變成HOLD測量數據靜止，下面出現保存圖標，輕觸保存圖標，可以保存數據，數據保存采用循環保存新保存數據會自動刪除最早保存的那組數據，查看功能可以查看保存數據紫色圖標會用R**（**代表01、02…10），通過上一頁圖標和下一頁圖標翻看數據。上述功能在功率測量界面同樣有效。請按圖標功率變成藍色如下圖進入功率測量界面，保存數據時伏安相位測量數據同樣被保存。

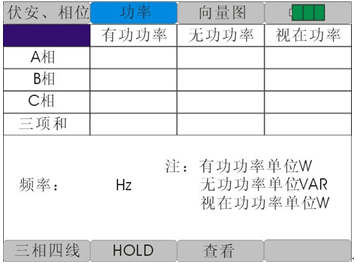

         圖三、功率測量界面
    輕觸向量圖圖標進入六角向量圖測量界面，六角圖按顏色畫出電壓和電流的矢量圖（A相電壓和電流為黃色、B相電壓和電流為綠色、C相電壓和電流為紅色）。

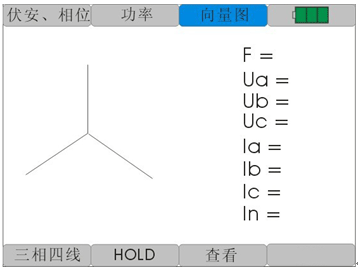

         圖四、六角向量圖界面

測量接線
1、單相測量接線方式
如下圖：

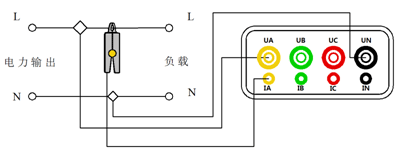

         圖五、單相電接線方式
    單相電測量將火線接到儀表的UA相，零線接到UN。電流鉗傳感器鉗到火線上接入IA插孔。
2、三相三線接線方法
如下圖：

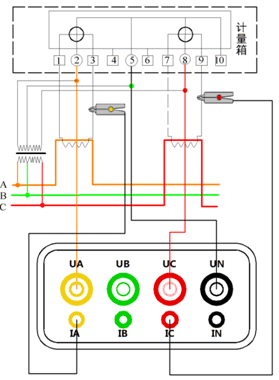

         圖六、三相三線接線示意圖
    電壓線的連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。
    注意：黃色線接UA插孔，黑色線接UN插孔、紅色線接UC插孔。
     電流線的連接：再將IA、IC鉗插入本儀器IA、IC插孔中，再將另一端分別卡入被測電流回路。
3、三相四線接法
如下圖：

         圖七、三相四線接線示意圖
    電壓線的連接：使用專用電壓測試線（黃、綠、紅、黑四組），一端依次插入本儀器的UA、UB、UC、UN相插孔中，另一端再接入被測線路的A相、B相、C相、零線。
    電流線的連接：將 IA、IB、IC鉗表插入本儀器IA、IB、IC插孔中，再將另一端分別卡入被測電流回路。
